工业一体式人机交互操作终端结构设计

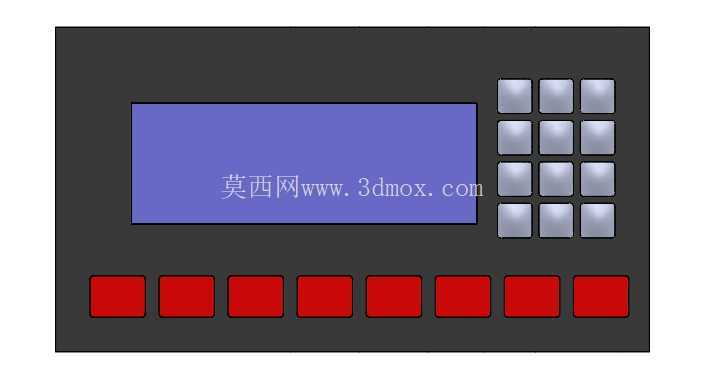

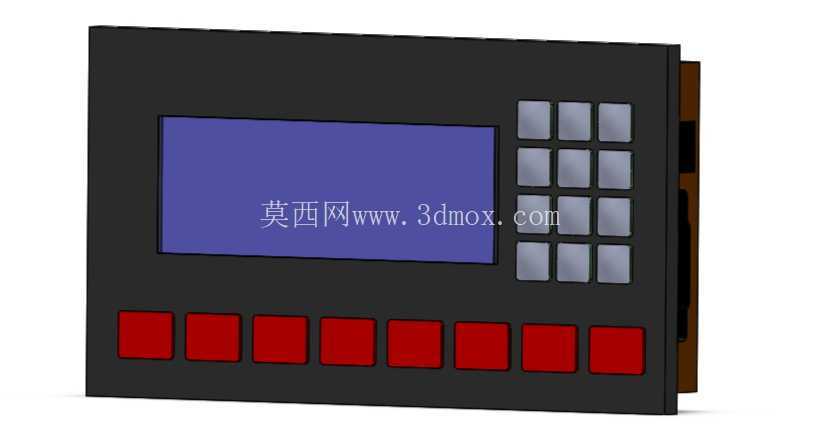

　　这套一体式人机操作终端面向产线控制柜、单机自动化设备、阀门调压装置、小型工艺机组的本地交互需求开发，整体采用面板嵌入式安装思路，正面为操作交互区，背部预留主控板容纳腔体，可直接卡装在电控柜门板开孔内，无需额外外置支架。整机正面布局划分为三个功能区块：左侧大面积液晶显示窗口用于呈现工艺参数、运行状态、报警代码与设定数值，屏幕周边预留遮光边框，可降低车间照明在屏面产生的反光干扰；右侧矩阵式功能按键区采用四行三列排布，承担菜单切换、参数增减、方向选择、页面确认等高频操作，按键键帽高出面板表面，操作人员佩戴薄劳保手套也可准确触发；面板底部横向排列八枚方形红色功能键，对应启动、停止、复位、模式切换、急停旁置快捷指令等固定操作，红色配色在黑色面板上辨识度极强，紧急工况下可快速定位操作位。

　　结构设计阶段优先考虑电控柜内的安装边界：整机厚度控制在常规柜内深度允许范围内，背部侧边预留接线避让空间，面板与柜板贴合处设计有密封压边，可加装橡胶密封条实现面板正面防尘防溅，适配车间多粉尘、少量凝露的使用环境。外壳主体采用硬质工程塑料或薄钢板折弯成型，正面面板做哑光黑色处理，避免强光反射影响屏幕读取；显示窗口内侧预留液晶屏固定螺柱与缓冲垫安装位，可兼容不同厚度的工业级单色或彩色液晶模组；按键区域下方对应PCB板安装柱，矩阵按键通过硅胶导电粒或轻触开关触发，按键行程适中，反馈清晰，长期按压不易卡滞。

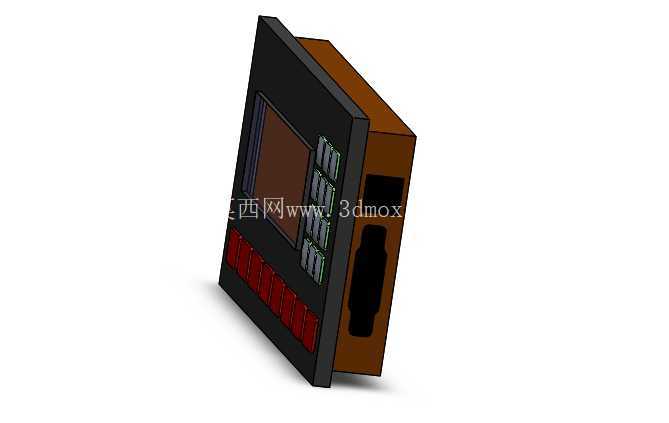

　　背部腔体分层布置：上层放置显示驱动板，下层放置主控IO板与接线端子排，强弱电走线分槽布设，减少动力线缆对显示信号的干扰；侧边预留通讯接口开孔，可引出RS485、以太网或专用通讯线缆，对接PLC、调压阀控制器、温控模块等下位设备。在阀门调压工位应用时，该终端可实时显示阀后压力、设定压力、开度反馈与累计运行时长，操作人员通过矩阵按键进入参数页修改压力阈值，底部红色快捷键可一键切换自动/手动调节模式，出现超压报警时屏幕同步弹出报警代码，搭配复位键快速确认故障。在通用自动化产线中，该终端可作为单机设备的本地操作站，替代分散布置的按钮盒与数显表，将参数设置、状态监控、操作指令集中在同一面板，减少柜面开孔数量，简化门板布线。

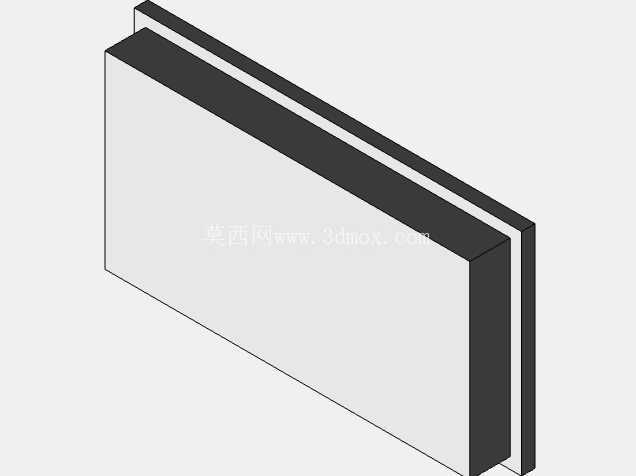

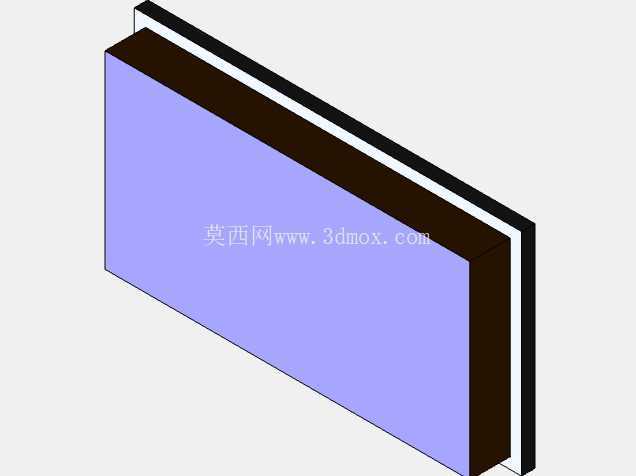

　　建模过程中完整还原了面板倒角、按键排布间隙、屏幕安装沉台、背部固定卡扣与侧边接线缺口，结构工程师可直接基于该模型核对电控柜开孔尺寸、按键PCB排布位置与屏幕选型参数，无需重新从零搭建面板外形；装配时从柜门前侧推入本体，背部通过卡扣或压紧螺母固定，安装效率远高于分体式按钮与显示屏组合方案。整机造型方正简洁，无突出外露零部件，正面擦拭清洁方便，适配食品包装、轻工机械、流体控制、小型机床等多种设备的操控改造与新机配套场景。
