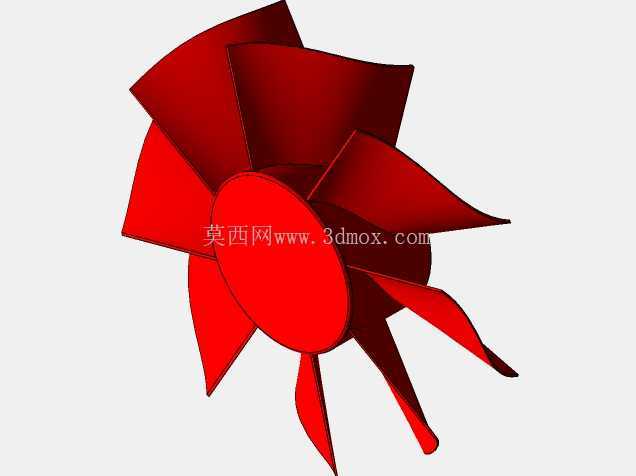

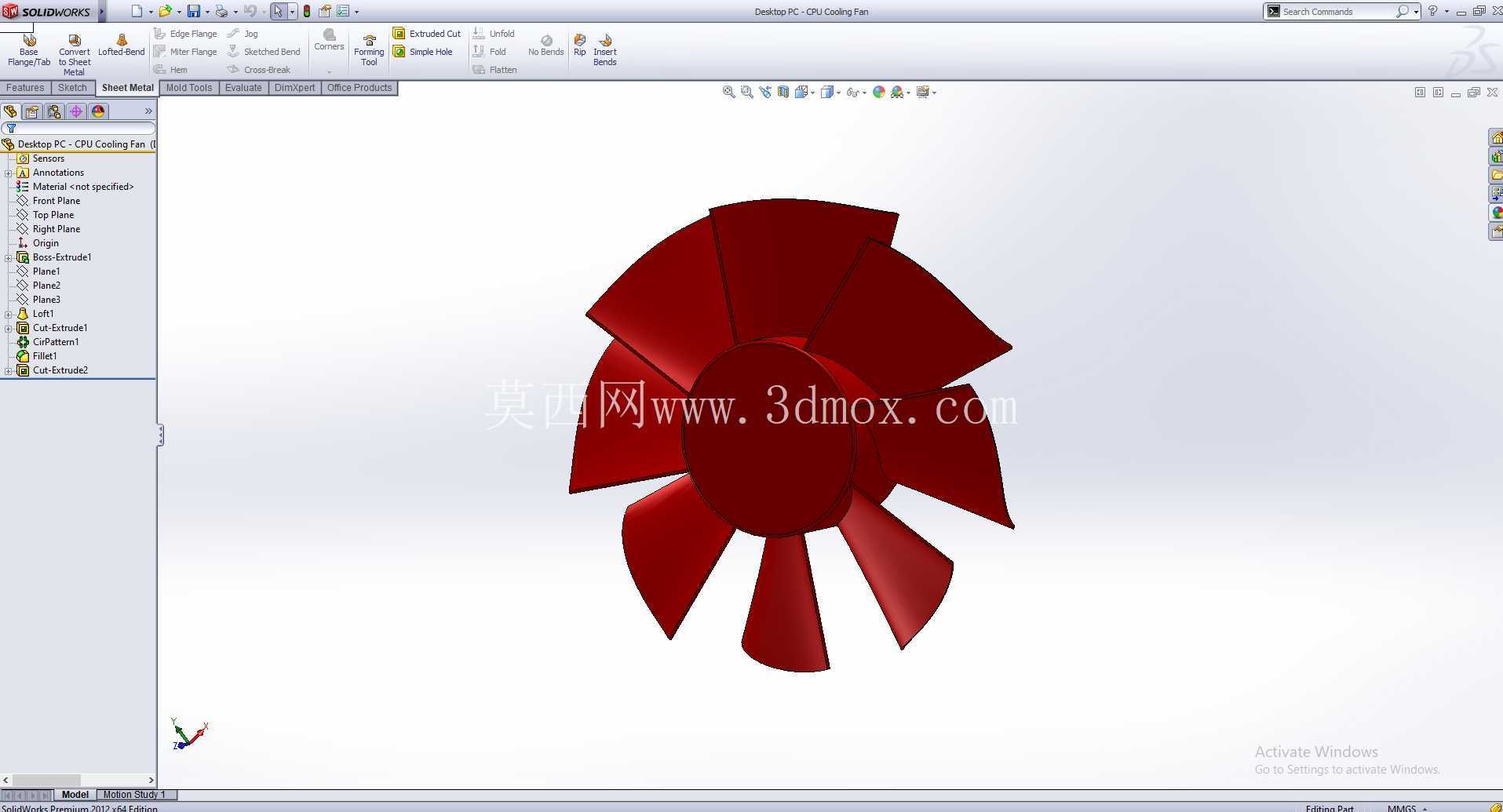

台式计算机CPU冷却排风散热扇结构

　　日常桌面级台式计算机运行过程中，CPU作为核心运算单元持续产生高热量，若热量无法及时导出，会触发处理器降频保护，高负载场景下甚至出现运算错误、硬件寿命折损的问题，这类轴流散热扇就是风冷散热方案里的核心动部件，直接决定风冷系统的换热效率。从结构设计逻辑来看，这款扇叶采用不等距后倾式曲面布局，区别于早期等距直叶的设计，首先能打散扇叶旋转时切割空气产生的周期性同频涡流，大幅降低运行时的气动啸叫，适配桌面场景对低运行噪音的使用需求；后倾的叶型曲面在相同转速下能推动更大体积的空气轴向流动，在匹配常规CPU散热鳍片组时，气流可以均匀穿透鳍片间隙，把鳍片上蓄积的热量快速带至机箱风道内完成热交换。

　　做结构设计时需要重点关注安装边界的匹配性，这类扇体的中心轮毂区域做了内凹避让设计，刚好可以避开CPU散热模组中心的固定扣具、导热铜柱顶端结构，不会出现装配干涉；扇叶的外轮廓直径适配主流12cm/9cm风冷塔的安装位尺寸，边缘预留的安全间隙可以避免长期高转速运行时，扇叶形变剐蹭周边鳍片或者机箱走线。从实际应用场景出发，这类散热扇除了适配台式机CPU风冷散热器，也可根据风压、转速参数的调整，适配机箱排风、小型工控设备散热、桌面小型通风装置等场景。

　　设计过程中需要反复校核叶根位置的应力分布，扇叶长期高速旋转时，叶根与轮毂连接位置是应力集中区域，曲面过渡处做了圆角加厚处理，避免长期交变应力下出现叶根断裂的问题；每片扇叶的曲面弧度都经过气动校核，保证旋转时出风方向集中指向散热鳍片区域，减少无效的侧向气流散逸，提升单位风量的换热效率。轮毂中心的轴孔位置匹配常规直流无刷电机的输出轴尺寸，装配时不需要额外做结构改制，就能和标准散热电机完成配合，整体结构没有冗余的异形结构，开模量产时脱模难度低，批量生产的良率更有保障。
