紧凑型ITX镂空风冷电脑机箱钣金结构

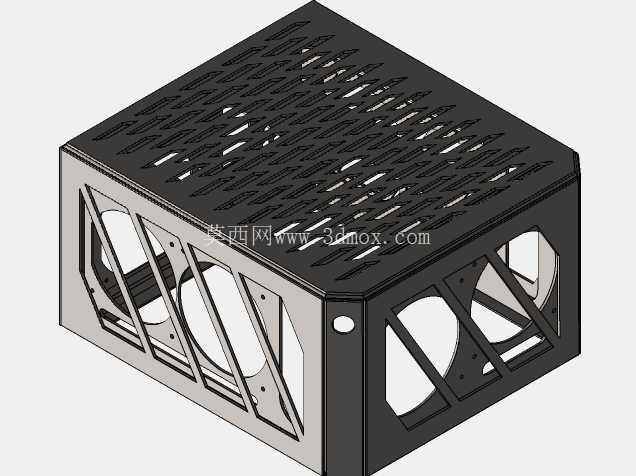

　　这套结构面向桌面紧凑型迷你主机的装机场景，适配ITX规格主板的小尺寸装机需求，整体采用钣金折弯拼接的成型思路，没有采用常规量产机箱的全封闭包覆设计，而是在顶盖与两个侧立面做了大面积斜向格栅镂空，兼顾结构刚性与通风通路。从实际装机的散热逻辑来看，迷你机箱内部空间局促，常规封闭壳体很容易在高负载运行时形成热堆积，这套结构的镂空布局直接在顶盖布置了顺向排布的长条形通风槽，热空气上升过程中无需额外导流结构就能直接从顶盖排出；两个侧立面的镂空区域精准对应风扇安装位，预留的风扇安装孔位可以直接固定标准尺寸散热风扇，外部冷空气可以从侧立面直接吸入，穿过CPU、显卡等发热部件后从顶盖送出，形成贯通的风冷风道。

　　设计阶段优先考虑了钣金加工的工艺可行性，所有镂空轮廓都避开了折弯应力集中区域，斜向加强筋的布局既作为镂空区域的装饰造型，同时也承担了钣金面的加强作用——大面积开孔的薄钣金如果没有内部筋条支撑，很容易在搬运、安装过程中出现板面变形，斜向筋条沿着开孔边缘延伸，把大面积的镂空区域分割成多个小的受力单元，在不显著增加板材厚度的前提下提升了整体壳体的抗扭刚度。安装边界方面，壳体内部预留的空间严格匹配ITX主板的孔位布局，侧边预留的接口开孔对应主板外接端口的伸出位置，避免装机后接口被钣金遮挡；壳体边角做了折弯包边处理，没有裸露的锋利裁切面，装机操作时不会划伤线材或者操作人员。

　　结构的拼接位置采用定位折边设计，组装时相邻板件可以通过折边快速对位，不需要复杂的工装夹具就能完成拼接，后续无论是采用螺丝锁附还是铆接固定都有足够的连接接触面。不同于追求外观封闭的量产机箱，这套结构把通风优先级放在首位，适合低功耗桌面办公主机、轻量级影音播放主机、紧凑型便携工作站的使用场景，在有限的桌面占用空间里，既能够容纳核心计算硬件，又通过大面积镂空解决了小机箱的散热痛点，钣金的材质也具备不错的屏蔽性能，可以减少内部电磁信号向外泄漏，同时也能阻隔外部轻微的电磁干扰，整体结构没有多余的复杂曲面，全部特征都可以通过激光切割加数控折弯完成，打样制作的门槛较低，结构工程师在同类迷你电子设备外壳设计时，也可以参考这种镂空加强筋同步设计的思路，在开孔率和结构强度之间找到平衡。
