链条磨损扩展检测指示结构三维建模

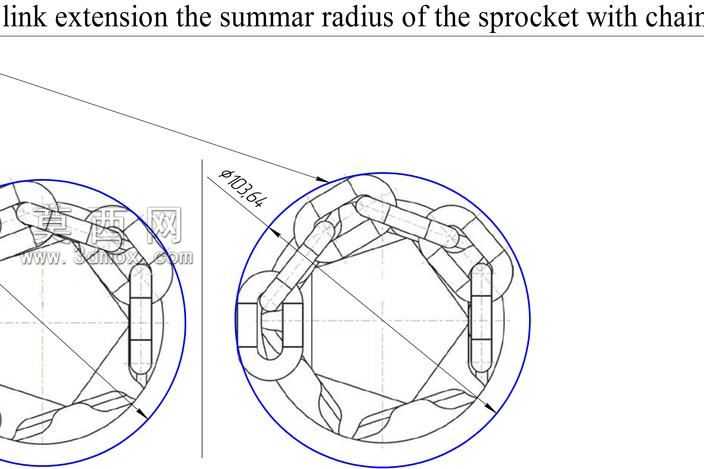

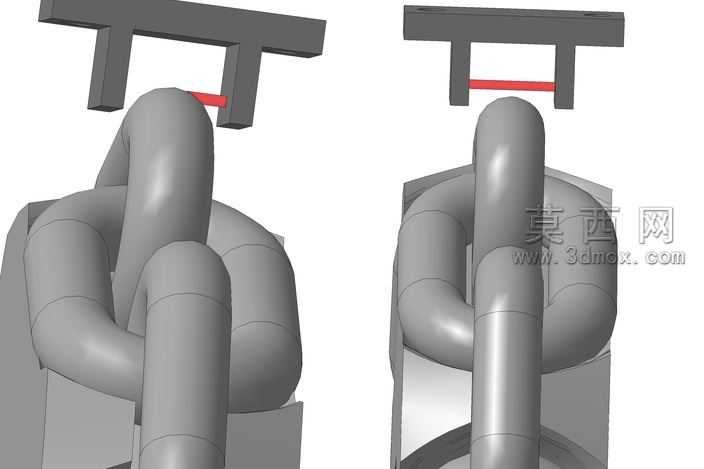

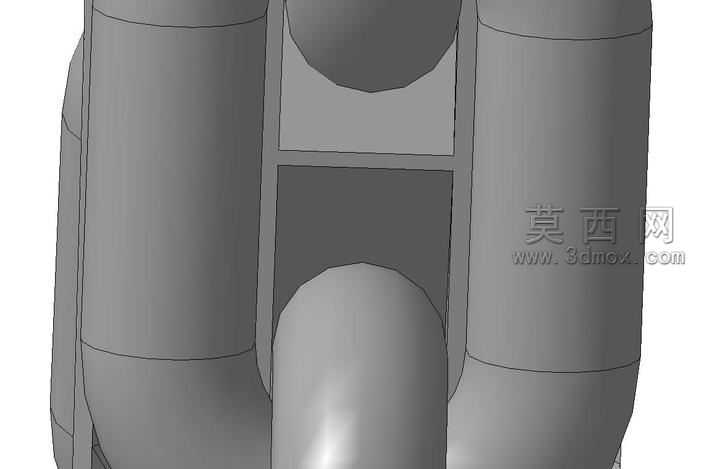

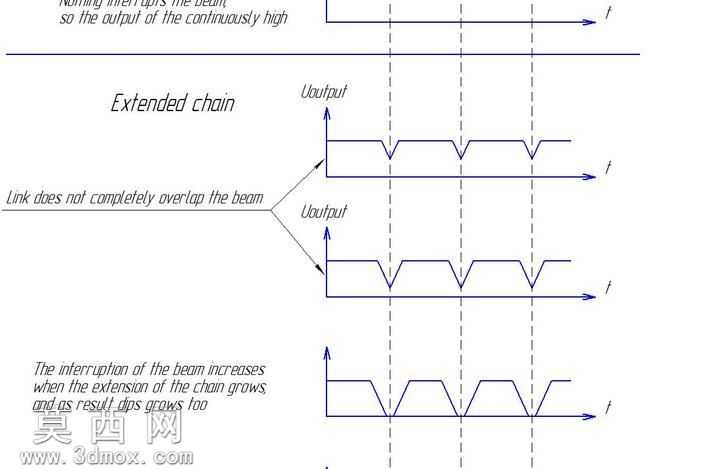

本模型围绕链传动场景下的链条磨损扩展检测需求开展三维建模设计，整体建模过程以链节、链轮的基础几何特征为起点，首先通过参数化建模方式还原链节铰接结构、链轮齿形轮廓的基础形态，针对链条使用过程中因磨损导致链节距增大、啮合半径逐步提升的核心检测痛点，在传动结构的相邻链节衔接位置预留检测组件的安装空间，建模时严格对齐链节运动的行程轨迹，确保检测触发点位与链节磨损后的位移路径完全匹配。模型材质渲染阶段，对金属链节、链轮主体赋予哑光合金钢材质，还原金属构件的磨砂质感与边缘倒角的光影过渡效果，对检测指示模块的触发端赋予醒目的工程塑料材质，通过色彩区分功能区域，同时对铰接配合面做细微的纹理处理，模拟长期运行后的接触磨损痕迹，提升模型的真实感。结构设计上，模型整合了非接触式光学检测与接触式机械触发两种检测路径的安装位，既预留了光电开关、光电耦合器的光束通断检测空间，可实现无接触的磨损信号捕捉，也保留了机械限位触发结构的安装位置，适配不同成本、不同精度要求的检测场景，建模时对两种检测结构的运动干涉做了全行程校验，确保链条在正常转动、磨损后位移的全周期内，检测组件不会与运动的链节、链轮发生卡滞。设计思路围绕检测可靠性展开，针对光学传感器易受现场粉尘、油污干扰的问题，在检测位外侧设计了简易的挡尘结构，通过建模调整挡尘板的倾斜角度，既不遮挡光束传输路径，也能阻挡大部分飞溅的杂物；针对机械接触式检测易出现触发频次过高、触点磨损快的问题，将触发触点的接触方向设计为与链节铰接运动的切线方向一致，减少无效触发的同时降低触点的磨损速率，整体模型完整还原了检测结构与链传动系统的装配关系，各配合部位的公差预留符合机械设计的常规要求，可直接用于检测方案的结构验证与装配模拟。
