带nbd涂层的高效传热热管结构设计

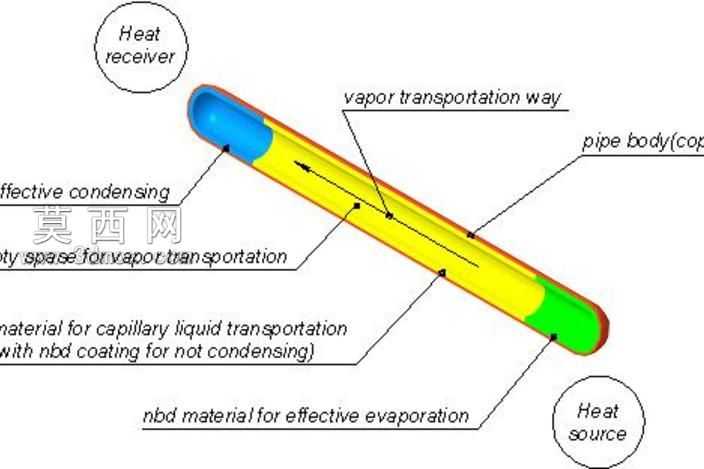

本作品为应用nbd技术的热管三维结构模型，建模过程中首先依据热管相变传热的工作逻辑搭建整体管体框架，采用回转类建模指令生成等径直筒状管身主体，对管身两端分别做特征区分：一端为对应热源的蒸发段，另一端为对应冷端的冷凝段，中间段为蒸汽输运通道。建模时对管体内部结构做分层处理，最外层为密封管壳实体，赋予金属材质并做半透明渲染处理，方便观察内部结构；紧邻管壳内壁的是带nbd涂层的毛细输运层，建模时通过纹理映射模拟多孔毛细材质的孔隙特征，同时标注该层的nbd涂层具备防不凝气积聚的特性，可避免热损失效；管体中心区域为蒸汽流通空腔，建模时保留完整的轴向通腔结构，匹配蒸汽从蒸发端向冷凝端流动的路径。渲染阶段采用分色赋材方式区分功能区域：蒸发端采用绿色半透明材质，标注为nbd高效蒸发功能区，直观体现该区域接触热源实现工质蒸发的作用；冷凝端采用蓝色半透明材质，标注为有效冷凝功能区，体现该区域接触冷端实现蒸汽冷凝放热的作用；中间蒸汽输运段采用黄橙渐变半透明材质，清晰展示蒸汽的输运路径。设计思路围绕nbd技术的核心优势展开，通过在毛细结构层添加nbd涂层，解决传统热管内部不凝气积聚导致的热输运长度受限问题，在不额外增加热管重量与外形尺寸的前提下，提升热管的有效蒸发、冷凝效率，强化整体传热能力。建模过程中对各功能段的衔接位置做平滑过渡处理，避免结构突变影响内部工质流动，同时通过引线标注清晰展示各部分结构的功能：包括热源接触端、冷端受热端、蒸汽输运路径、毛细液体回流通道、带nbd涂层的毛细材料层、nbd高效蒸发材料层，完整还原nbd热管的工作原理与结构组成，模型渲染效果清晰直观，可用于热管散热结构的原理展示、方案设计参考，帮助理解超疏水nbd涂层在热管内的应用价值，优化热管的传热性能表现，拓展热管在各类散热场景下的热输运长度上限。
