港口集装箱扭锁作业专用无人机结构设计

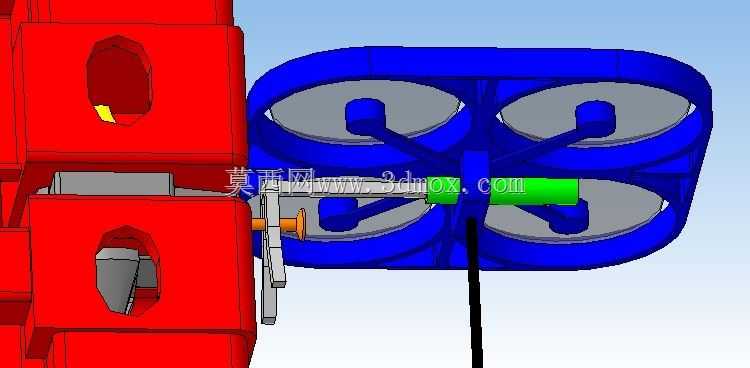

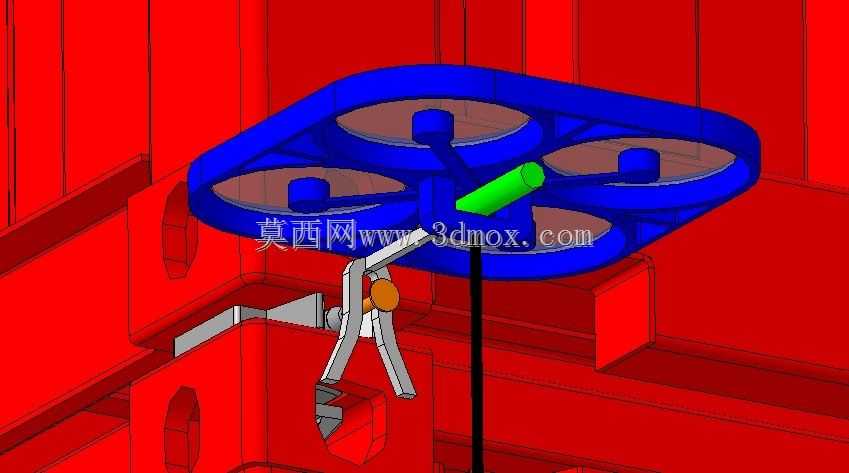

　　这套结构设计针对港口集装箱装卸环节的人工扭锁作业痛点开发，核心是替代登高作业人员完成集装箱角件处的半自动扭锁解锁与锁付操作，解决传统人工作业中存在的高空坠落风险、作业效率受人员熟练度限制、船舶靠港装卸周期被锁具处理环节拖慢等实际工程问题。整套设备以四旋翼飞行平台为载体，没有采用消费级无人机的轻量化外露机架设计，而是做了全包覆的椭圆环形外框，外框边缘做了30度的倒角过渡，避免靠近集装箱角件、船体舱壁、吊具金属结构时发生磕碰卡滞，外框内部预留了12mm的缓冲形变空间，即使发生低速碰撞也不会直接损伤内部的旋翼动力组件与控制电路。作业执行端的抓斗结构做了仿形设计，刚好匹配标准半自动扭锁的手柄外形，抓斗开合行程控制在45mm，

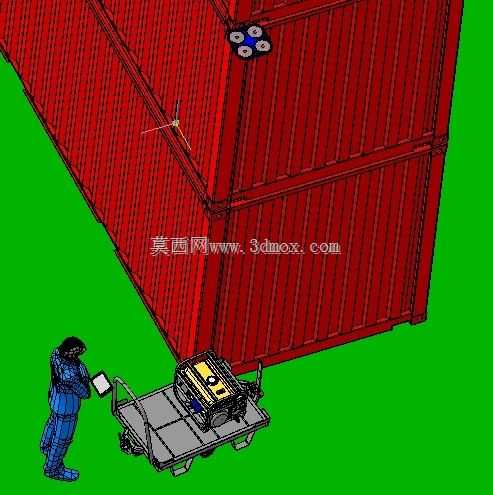

　　适配市面主流的半自动扭锁手柄尺寸，不会出现抓持打滑或者无法卡入手柄的问题；抓斗后方集成的线性驱动单元采用直推式电磁作动结构，没有使用复杂的齿轮减速传动，减少了海上高盐雾环境下的传动卡滞故障点，作动杆的推出行程设置为28mm，刚好满足扭锁解锁时的手柄拉动行程要求，不会因为行程过大损坏扭锁本体，也不会因为行程不足导致解锁不到位。设计过程中没有给机载平台搭载大容量储能电池，主要考虑到港口作业区域的电磁环境复杂，且大载重下电池续航无法满足连续作业需求，因此预留了有线供电接口，可通过轻量化抗拉电缆连接岸基电源或者吊具上集成的便携供电模块，同时机载端搭载了小容量超级电容组作为冗余备份，在电缆意外断开时可提供30秒的悬停动力，

　　保证设备能平稳飞回操作人员位置，不会坠落到船舱或者集装箱堆垛中。机载视觉模块采用定焦广角镜头，安装位置在抓斗侧上方15度倾角位置，作业时可将扭锁与角件的配合画面实时回传到操作人员的手持控制终端，不需要操作人员爬到集装箱顶部或者船舷边近距离观察，操作人员在岸基或者桥吊驾驶室即可完成对位操作，抓斗前端设置了弹性定位销，当设备靠近扭锁到位时，定位销会先卡入扭锁外壳的定位凹槽，保证抓斗与扭锁手柄的对位精度控制在2mm以内，不需要反复调整飞行位置。整套设备的作业半径覆盖桥吊下方的集装箱装卸作业区，不需要额外铺设轨道或者搭建辅助作业平台，当集装箱被桥吊吊起到指定高度时，设备即可从悬停位置飞抵扭锁位置完成解锁，不需要等待工人攀爬扶梯到位，

　　可将单箱扭锁处理时间压缩到15秒以内，同时避免了工人在吊具下方、集装箱间隙、船舷边缘作业的安全隐患。结构设计时充分考虑了港口的高盐雾、高湿度作业环境，所有外露结构件均采用工程塑料一体注塑成型，金属连接件全部做了达克罗防腐处理，电路接口处设置了双层橡胶密封圈，可适应雨天、盐雾天气下的连续作业需求；设备整体外轮廓尺寸控制在320mm280mm120mm，可在相邻集装箱150mm的间隙内完成飞行动作，不会因为尺寸过大无法进入堆垛密集的集装箱作业位置。飞控系统的定位模块做了抗干扰优化，可在桥吊钢结构、集装箱金属堆垛的强电磁反射环境下保持悬停精度在±10mm以内，不会因为信号漂移导致抓斗对位偏差，作业过程中如果检测到障碍物距离小于50mm，会自动悬停并向操作人员发出提示，避免碰撞损坏设备或者集装箱表面涂层。
