链条磨损状态检测指示装置结构设计

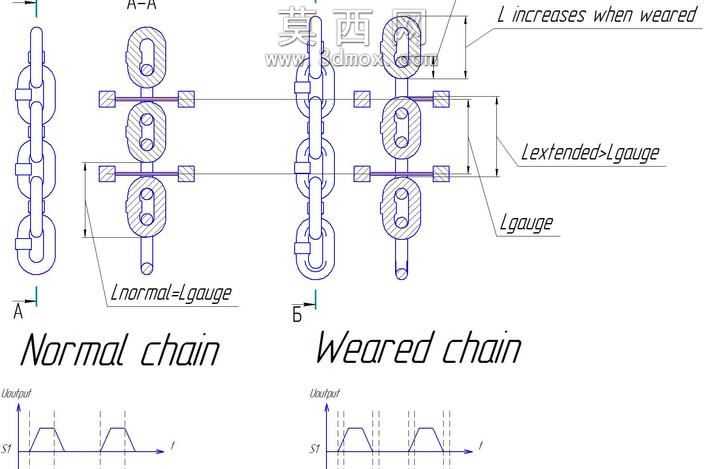

本作品针对工业传动链条的磨损状态监测需求，完成了低成本链条磨损指示器的三维结构设计，整体建模过程严格遵循机械设计规范，先完成基准链节、检测基准件、传感安装位的参数化草绘，通过拉伸、切除、阵列等特征操作完成正常链节与磨损后链节的对比结构建模，还原了链条正常状态下链节长度与基准量规长度匹配、磨损后链节伸长量超出基准阈值的结构差异。建模过程中对链环的圆弧过渡、销轴配合位、传感器安装卡槽的尺寸做了精细化处理，保证各部件的装配干涉检查全部通过，渲染阶段采用金属哑光材质模拟工业链条的金属质感，对检测基准件采用半透明工程塑料材质区分功能部件，通过剖面视图展示内部传感组件的安装位置，清晰呈现正常链条与磨损链条的长度差触发传感信号的结构逻辑。设计思路上采用光电耦合传感方案，将光发射与接收组件对称布置在链条两侧的安装支架上，设定基准检测距离匹配未磨损链条的标准链节长度，当链条磨损导致链节伸长后，链节通过检测位时会遮挡或导通光信号通路，输出与正常状态不同的脉冲信号，无需复杂的算法计算即可快速判断链条是否达到磨损阈值，可适配不同节距规格的传动链条，仅需调整基准量规的尺寸参数即可完成适配，整体结构无复杂运动部件，安装维护便捷，可直接集成到现有链传动设备的机架上，实现链条磨损状态的在线实时指示，避免链条过度磨损引发的传动失效、断链等设备故障，降低设备运维的人工巡检成本，提升链传动系统的运行可靠性。
