深沟球滚动轴承机械结构三维设计

　　作为旋转传动系统里的核心基础支撑部件，滚珠轴承的应用覆盖了从民用家电到重型工业装备的全场景，小到手持电动工具的输出轴支撑，大到冶金产线输送辊道、减速机输入输出轴定位，都能见到这类结构的身影。这类轴承的核心作用，是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗，同时约束轴的径向与轴向窜动，保证轴上齿轮、带轮等传动零件始终处于精准的啮合位置，避免因轴系偏移引发的传动异响、零件过早磨损等问题。

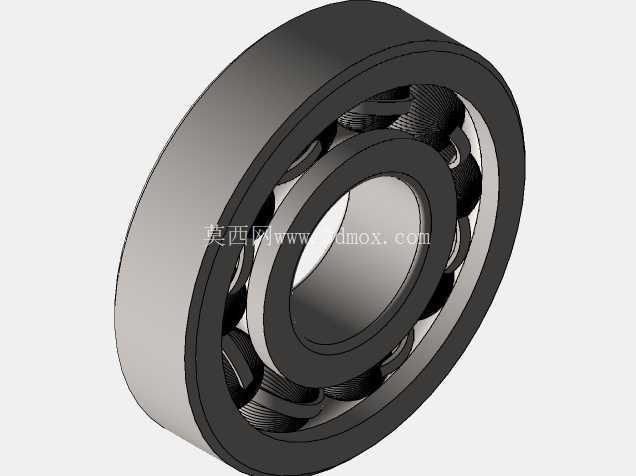

　　从结构设计逻辑来看，这款滚珠轴承采用经典的双滚道套圈搭配钢球滚动体的布局，内圈与旋转轴采用过盈配合实现周向固定，外圈与设备轴承座采用过渡配合，兼顾安装便利性与定位精度。设计过程中首先要明确安装边界：内圈内径尺寸需匹配常用的标准轴径系列，外圈外径对应标准轴承座的安装孔径，套圈宽度符合常规轴承座的轴向安装空间要求，不需要额外定制非标安装位就能直接替换同规格的标准件。滚道的曲率半径经过反复校核，略大于钢球半径，保证钢球与滚道之间为点接触状态，既能降低高速运转时的接触应力，又能预留适量的润滑脂存储空间，避免干摩擦引发的温升过高问题。保持架采用兜孔式结构，均匀分隔每一颗钢球，防止钢球在运转过程中相互挤压碰撞，同时引导钢球在滚道内平稳循环滚动，即使在高速旋转工况下也能保持滚动体受力均匀。

　　实际选型应用时，这类轴承可同时承受径向载荷与少量的双向轴向载荷，相比滚子轴承更适配高转速、中等载荷的传动场景，安装时需注意内圈与轴的配合公差，过盈量过大会导致轴承游隙过小，运转时出现卡滞发热，过盈量不足则会引发内圈跑圈，磨损轴颈表面。建模过程中对钢球的排布做了等距约束，保证每颗钢球的受力偏差控制在合理范围内，套圈的倒角尺寸符合安装导向要求，可避免压装过程中刮伤轴承座或轴的配合表面，整体结构完全匹配实际加工与装配的工艺要求，可直接用于装配干涉校验、工况模拟仿真等设计环节。
