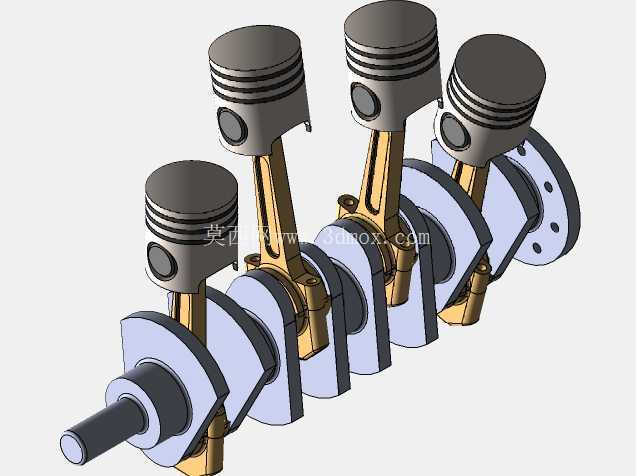

直列四缸内燃机曲柄连杆机构结构展示

　　这套直列四缸动力核心的结构建模，完整还原了往复式内燃机核心做功单元的装配关系，日常在乘用车动力匹配、小型工程机械动力选型、教学实训教具开发场景中都能见到同结构产品的身影。从实际装车工况来看，这套结构承担着将燃油燃烧产生的热能转化为旋转机械能的核心作用，四个气缸按固定点火顺序交替做功，相比六缸及以上缸数的动力单元，整体自重更轻，运转时的泵气损失与摩擦损耗更低，能够在满足日常代步、轻载作业动力输出需求的前提下，实现更优的燃油消耗表现，这也是当前小排量家用乘用车普遍采用直列四缸布局的核心原因。

　　建模过程中优先还原了曲柄连杆机构的运动干涉校验逻辑，四个活塞分别对应曲轴上四个错角布置的曲柄销，相邻缸曲柄销错角为180度，能够保证做功行程均匀分布在曲轴旋转的720度循环内，让动力输出更平顺，避免出现过大的转速波动。活塞部分采用了典型的汽油机活塞结构，顶部设置有对应气门避让的凹坑，裙部做了适配侧推力的型面处理，三道活塞环槽分别对应气环与油环的安装位置，能够在往复运动中完成气缸密封、机油刮除的功能；连杆部分采用了胀断式连杆的典型结构，大头端对应曲轴曲柄销做剖分设计，小头端通过活塞销与活塞连接，杆身采用工字型截面，在保证结构强度的前提下尽可能降低往复运动惯量，减少高转速工况下的惯性力冲击。

　　曲轴部分的建模完整还原了主轴颈、曲柄销、平衡块、输出法兰的结构细节，四个平衡块对应四个曲柄的偏心质量做配重设计，能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动水平；输出端的法兰结构预留了与飞轮、离合器总成连接的安装孔位，前端轴颈位置预留了正时齿轮、皮带轮的安装边界，能够匹配前端轮系驱动水泵、发电机、空调压缩机等附件的安装需求。

　　从安装边界来看，这套直列四缸结构的缸心距按照常规小排量汽油机的尺寸逻辑设置，相邻气缸之间预留了足够的冷却水套空间，能够保证气缸工作时的散热效率；曲轴主轴颈的直径、连杆轴颈的直径都按照承载扭矩做了匹配设计，既不会因为轴颈过粗增加摩擦损耗，也不会因为轴颈过细出现高负荷下的弯曲变形；活塞在上止点位置时，顶部与气缸盖之间预留了合理的燃烧室高度，能够匹配设定的压缩比需求，避免出现活塞顶气门的干涉问题。

　　在实际结构设计过程中，这套机构的所有运动副都做了间隙预留，活塞与气缸壁之间的配合间隙、连杆大头与曲柄销之间的配合间隙、曲轴主轴颈与缸体主轴承座之间的配合间隙都按照实际装配公差做了对应设置，能够直观展示装配状态下的运动关系，既可以用于职业院校内燃机结构教学的演示教具开发，也可以作为新入门结构工程师理解曲柄连杆运动原理的参考模型，还能在小排量动力总成改型设计时作为基础结构参考，快速调整缸径、行程、曲柄半径等参数，匹配不同的动力输出需求。需要注意的是，直列四缸结构虽然在燃油经济性、自重控制上有明显优势，但二阶惯性力无法完全通过曲轴平衡块抵消，高转速工况下的振动水平会高于V型六缸结构，因此在设计时需要搭配合理的平衡轴结构，或者通过悬置系统的匹配来过滤振动，提升整机的NVH表现，这部分结构在当前核心机构模型中未做展示，但在实际整机开发中是必须考虑的设计要点。
