锥齿轮啮合传动副结构设计

项目分类:齿轮 发布时间:2026-05-21 ID:1151046

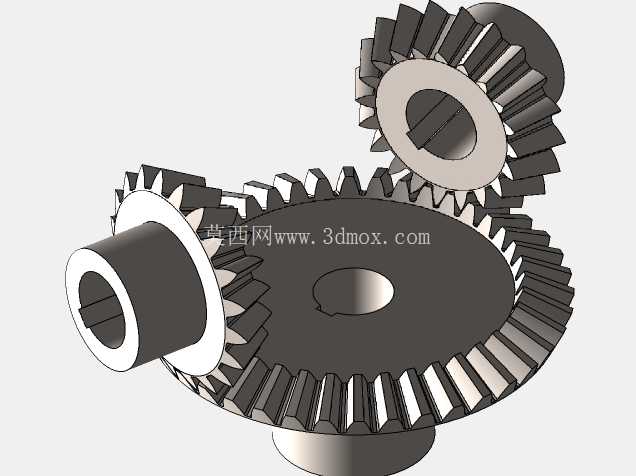

  • 锥齿轮啮合传动副结构设计

这套锥齿轮传动副主要用于相交轴之间的旋转运动传递,在各类需要改变动力传输方向的设备中应用广泛,比如小型机床的进给传动单元、轻工包装设备的动力转向模块、农用机械的分动结构,还有部分自动化输送线的转角动力位,都能见到这类啮合结构的身影。不同于平行轴传动的圆柱齿轮,这套锥齿轮副的轴线呈垂直相交布置,能直接将水平输入的扭矩转换为垂直方向输出,省去了额外的传动换向零件,让设备的整体布局更加紧凑。

从实际使用的功能特性来看,这套传动副的啮合齿面采用渐开线锥齿形,啮合过程中齿面接触为线接触状态,传动效率能保持在较高水平,同时具备一定的过载耐受能力,在中低速、中等扭矩的传动场景下运行稳定性较好。两个啮合齿轮的轴孔都设计了键槽结构,安装时可以通过平键实现与传动轴的周向固定,避免传动过程中出现轴与齿轮的相对滑动,保证扭矩传递的可靠性。齿轮的轮毂部分做了加厚处理,能提升轴孔位置的结构强度,减少长期交变载荷下轮毂开裂的风险。

在设计思路上,这套锥齿轮副首先确定了两轴的垂直相交安装距,这是锥齿轮啮合精度的核心参数,安装距的偏差会直接导致齿面接触位置偏移,轻则加剧齿面磨损、增大传动噪音,重则出现卡齿、断齿的失效问题。建模过程中先完成单个锥齿轮的齿形参数化构建,按照啮合传动比匹配两个齿轮的齿数,再通过装配约束调整两齿轮的相对位置,保证齿侧间隙处于合理范围,既不会因为间隙过小出现运转卡滞,也不会因为间隙过大导致传动回程误差超标。齿面的建模严格遵循锥齿轮的展成原理,保证齿形从大端到小端的平滑过渡,避免出现齿形畸变导致啮合干涉。

从安装边界来看,这套传动副的大端齿轮径向尺寸更大,安装时需要预留足够的径向空间,避免齿轮运转时与周边的机架、护罩等结构发生碰撞;小齿轮的轴向伸出长度需要匹配输入轴的安装深度,保证齿轮的定位台阶能贴合轴承端面,实现轴向定位。两个齿轮的啮合位置需要在装配时做微调,通过涂色法检查齿面接触斑点,确保接触区域处于齿面的中部位置,这样能让齿面受力均匀,延长齿轮的使用寿命。轴孔的公差配合选用基孔制过渡配合,既能保证装配时的同轴度要求,也方便后期维护时的拆卸更换。键槽的位置与齿形的相对位置做了对应设计,保证装配时的受力均匀,避免键槽位置应力集中。

在实际设备选型应用中,这类锥齿轮传动副适合布置在设备的动力转角位置,不需要额外增加换向机构就能完成动力方向的转换,能有效压缩设备的整体体积。日常运行中需要保证齿面的润滑状态,采用脂润滑或者油润滑都可以,根据设备的运行转速选择对应的润滑方式,高速工况下优先选用油润滑,能更好地带走啮合产生的热量,降低齿面温度,减少磨损。这套结构的建模过程中也充分考虑了加工工艺性,齿形的参数符合常规锥齿轮加工机床的加工范围,不需要特殊定制刀具就能完成加工,能有效降低零件的制造成本。轮毂的端面、轴孔的内表面都设计了合理的加工余量,方便后续机加工时达到要求的尺寸精度和表面粗糙度。
