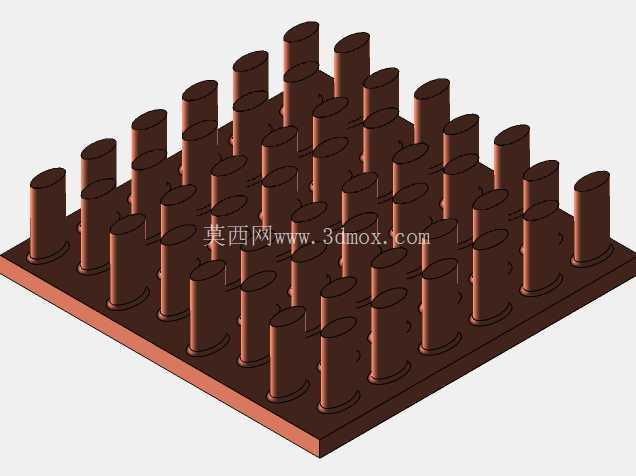

椭圆形针翅结构电子散热组件

　　在高功率密度电子设备的热管理场景中，针翅式散热结构一直是小空间高热流密度散热的主流选型方向，这款椭圆形针翅散热组件，正是针对常规圆形针翅风阻偏大、扰流覆盖不足的痛点做的结构优化。不同于常规直肋或者圆柱针翅的设计，这款散热件的针翅采用椭圆截面，顺着风道方向布置时，气流掠过针翅表面的边界层分离点会向后偏移，能有效降低风冷通道内的流动阻力，相同风机风压下可以获得更高的迎面风速，带走更多翅片表面的热量。

　　从安装边界来看，散热底座为规整矩形平板结构，底面预留足够的平面度加工余量，实际装配时可以根据发热元件的布局，在底座对应位置做涂覆导热硅脂或者焊接热管的适配，底座边缘没有突出的安装卡扣或者凸台，既可以用压片式固定结构压紧在功率器件表面，也可以通过回流焊直接贴装在PCB板的发热区域，适配工控主板、功率电源模块、伺服驱动器这类内部空间局促的设备安装需求。针翅采用阵列式等间距排布，相邻椭圆针翅的长轴短轴间距经过流场仿真校准，气流穿过针翅阵列时会在每根针翅的尾缘形成可控的小尺度涡流，不断冲刷下游针翅的表面，避免常规顺排直肋散热时出现的气流“短路”、肋片根部热量堆积的问题。

　　和同体积的圆柱针翅散热件相比，椭圆截面的针翅在相同投影面积下可以布置更多的换热表面积，同时不会带来风阻的大幅上升，在低转速静音风机的配套场景下优势尤其明显，适合对运行噪音有要求的桌面级电子设备、通讯终端设备使用。设计时针翅和底座采用一体化结构，没有拼接缝隙带来的接触热阻，热量从底座传导到针翅顶端的热阻更低，针翅的高度根据常规电子设备的内部腔体高度做了适配，不会出现顶到设备上盖的干涉问题，底座的厚度兼顾了均温性能和整体重量，不会因为底座过厚带来额外的负重，也不会因为底座太薄导致热量无法在整个底座平面均匀扩散，出现局部热点。

　　在实际选型使用时，这款散热件可以根据发热功率的大小，选择自然对流或者强制风冷的配套方案，自然对流状态下椭圆针翅的竖直布置也能更好地引导热空气上升形成烟囱效应，带走器件工作产生的废热，保证功率器件始终工作在合理的结温范围内，提升设备长期运行的可靠性。
