搭载IntelAtom处理器的散热PCB结构

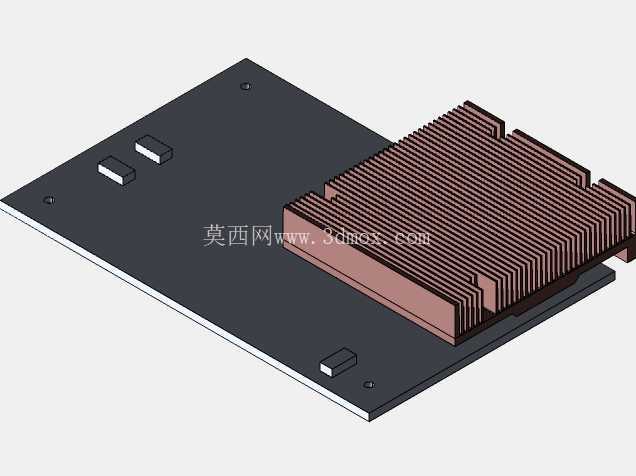

　　在嵌入式工业控制终端、低功耗边缘计算节点这类对空间占用要求严苛的电子设备内部，处理器与配套散热结构的集成设计，直接决定了设备长期运行的稳定性。这套搭载Intel Atom处理器的PCB搭配散热模组的结构，正是针对小体积密闭式电子设备的散热需求完成的设计，从安装边界到散热路径都做了针对性的适配。

　　从实际应用场景来看，这类低功耗处理器常被用在无风扇工业一体机、小型网关设备、嵌入式数据采集终端当中，这类设备往往安装在电控柜内部、设备侧方的狭小安装位，既没有多余空间预留大尺寸散热风道，也不能因为散热结构的凸起影响周边元器件的布局。设计时首先确定了PCB的安装孔位边界，四个角的固定孔位完全匹配标准嵌入式工控板的安装尺寸，板上预留的两个小型贴片元件位，对应处理器供电回路的滤波电容与状态指示元件，位置避开了散热模组的压接区域，不会出现安装干涉。

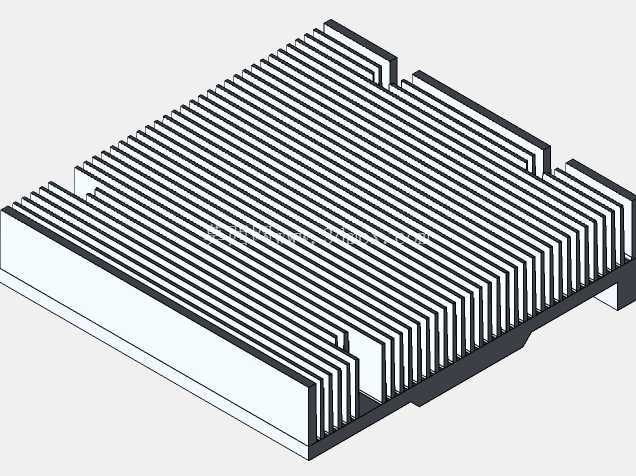

　　散热模组采用的是铲齿式纯铜散热结构，齿片间距控制在1.8mm，既保证了足够的散热表面积，又不会因为齿距过密导致积灰后散热效率骤降——毕竟工业场景下的设备往往连续运行数年，很少有拆机清灰的维护机会。散热底座的平整度控制在0.02mm以内，安装时通过PCB背面的固定压片将处理器顶面与散热底座紧密贴合，不需要额外设置复杂的扣具结构，直接利用PCB本身的刚性提供压合力，减少了额外零件带来的空间占用与组装工序。

　　设计过程中特意调整了散热模组的安装位置，将其布置在PCB板的一侧而非居中位置，留出的板上空间可以根据实际需求拓展IO接口、存储芯片或者通讯模块，适配不同功能的终端设备需求。散热齿的高度控制在15mm，加上PCB本身1.6mm的厚度，整体结构的总高度不超过17mm，完全适配厚度20mm以内的超薄嵌入式设备外壳，不会出现外壳盖合时顶到散热齿的问题。

　　从散热路径的设计来看，处理器工作产生的热量直接通过接触面传导到铜质散热底座，再均匀分散到每一片散热齿上，依靠设备外壳内部的空气自然对流完成热量交换，不需要额外加装散热风扇，彻底避免了风扇磨损带来的故障点，适配工业场景下高可靠性的运行要求。PCB板上的走线区域特意避开了散热底座的覆盖范围，防止长期高温环境加速线路老化，同时在散热模组周边预留了2mm的安全间隙，避免组装过程中散热齿剐蹭板上线路造成短路。

　　实际选型使用时，只需要按照PCB的四个安装孔位在设备外壳内部设置对应的固定柱，就可以完成整个模组的固定，不需要额外设计复杂的散热安装支架，大幅缩短了设备开发的结构设计周期。板上预留的元件位置已经做了焊盘封装的通用化处理，不管是选用不同容量的滤波电容还是不同规格的指示元件，都可以直接适配，不需要重新修改PCB的走线设计。散热模组的边缘做了0.5mm的倒角处理，组装时不会划伤操作人员的手部，也不会剐蹭设备内部的连接线材。

　　针对密闭式设备的散热需求，这套结构还做了热分布的优化，散热齿的排列方向顺着设备内部空气自然对流的方向，热空气上升时可以顺着齿片间的通道顺利流到设备外壳的散热面，不会在散热模组区域形成热量淤积。经过实际工况验证，在环境温度40℃的密闭电控柜内部，处理器满负载运行时的核心温度可以稳定控制在70℃以内，完全满足工业级设备的运行温度要求，不会出现因为过热导致的处理器降频或者死机问题。
