铜质翅片管式换热散热结构设计

在工业换热、电子设备温控、小型制冷系统的实际选型场景里，翅片管式的散热结构始终是兼顾换热效率与空间占用的成熟方案，这次呈现的铜翅片管散热结构，核心是通过扩展换热面的方式，在有限安装空间内拉高热交换总量。从实际应用场景来看，这类结构既可以配套小型工业电控柜的内部散热回路，作为液冷系统的末端换热单元，也能嵌入小型制冷机组的冷凝侧，承担工质与空气的热量传递任务，甚至在部分大功率电子设备的液冷散热链路里，也能看到同结构原理的部件应用。

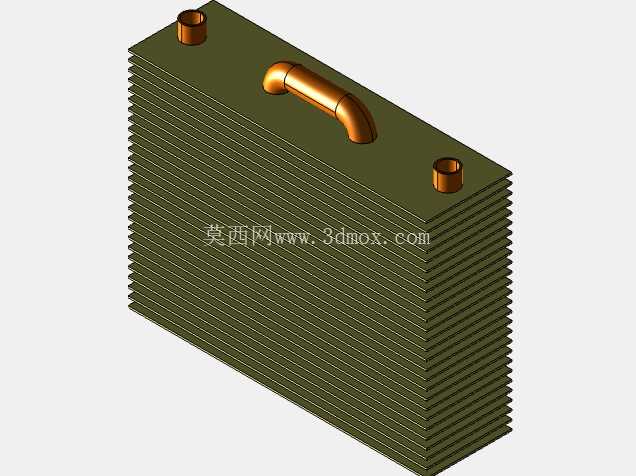

从功能特性上拆解，该结构采用密集平行翅片搭配内部流道的核心设计，主体的层叠翅片垂直于流体进出方向布置，每一片翅片都与内部的流通管路紧密贴合，避免接触热阻损耗换热效率。顶部设置的三个管路接口，其中两个直通接口对应换热介质的进出主通路，弯管结构可作为旁通或者排气、测温元件的安装位，接口的管径与常规工业液压、制冷管路的标准接头匹配，不需要额外做转接件就能完成管路对接。整体外壳做了封闭围边处理，能引导换热空气垂直穿过翅片间隙，避免气流旁通导致的换热效率下降，这种围边设计在强制风冷的配套场景里优势尤其明显，不需要额外加装导流风罩就能让冷却气流充分接触每一片翅片表面。

设计思路上，整个结构优先平衡了换热效率与流阻的矛盾：翅片间距没有盲目做小，过小的翅片间距虽然能提升总换热面积，但会大幅提升空气侧的流阻，导致配套风机的风压要求陡增，同时积灰后清理难度大幅上升，当前的翅片间距取值适配常规工业环境下的风冷工况，既能保证足够的换热面积，也能控制空气侧压降在常规轴流风机的适配范围内。内部流道采用多通路并联的结构，避免单管路过长导致的介质沿程阻力过大，让换热介质在流道内的流速保持在合理区间，既保证介质侧的换热系数，也不会因为流速过高带来额外的泵功损耗。顶部的弯管结构做了圆弧过渡，没有直角弯折，能减少介质在转向位置的涡流损耗，同时降低管路应力集中的风险，在长期冷热交变的工况下，能减少焊缝位置开裂泄漏的概率。

从安装边界与尺寸适配角度看，整体结构为规整长方体构型，安装时可以直接通过侧面的固定位或者底部的安装孔完成固定，不需要额外设计复杂的安装支架。三个接口都布置在顶部同一平面，管路连接时不需要从多个方向走管，能压缩整体安装所需的上部空间，适配安装空间局促的设备内部场景。整体厚度方向的尺寸控制紧凑，在对安装厚度有严格限制的嵌入式安装场景里，不需要对周边结构做大幅修改就能完成嵌入。翅片边缘做了折边处理，既提升了单片翅片的结构刚度，避免运输、安装过程中翅片倒伏变形影响通风间隙，也能减少安装维护时翅片边缘划手的风险。

在实际工程选型参考中，这类结构的三维模型可以直接用于换热系统的管路布局干涉检查，提前核对接口位置、整体外形尺寸与周边设备的间隙，避免实际加工安装时出现管路碰擦、安装空间不足的问题。建模过程中对翅片与管路的结合位置做了细节还原，能直观看到接触配合的形式，对于做换热结构二次优化的设计人员来说，可以直接在该模型基础上调整翅片间距、管路通径、接口位置，快速衍生出适配不同功率、不同安装空间的衍生结构，减少从零开始建模的重复工作量。需要注意的是，这类铜质翅片结构在实际加工时，多采用胀管工艺保证翅片与管路的紧密贴合，建模时的配合公差设置需要适配胀接工艺的要求，避免过盈量不足导致接触热阻过大，或者过盈量过大导致管路变形影响介质流通。
