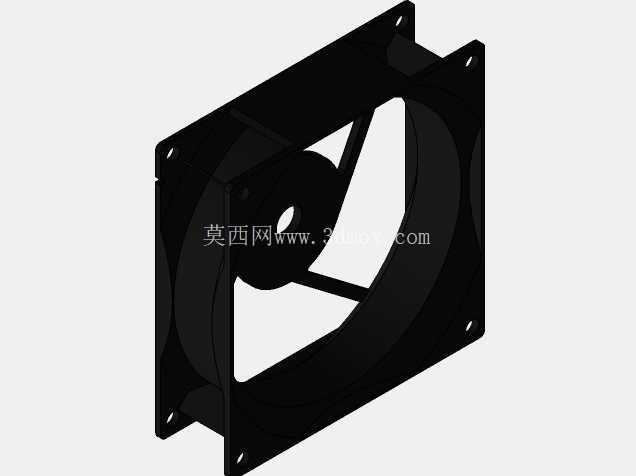

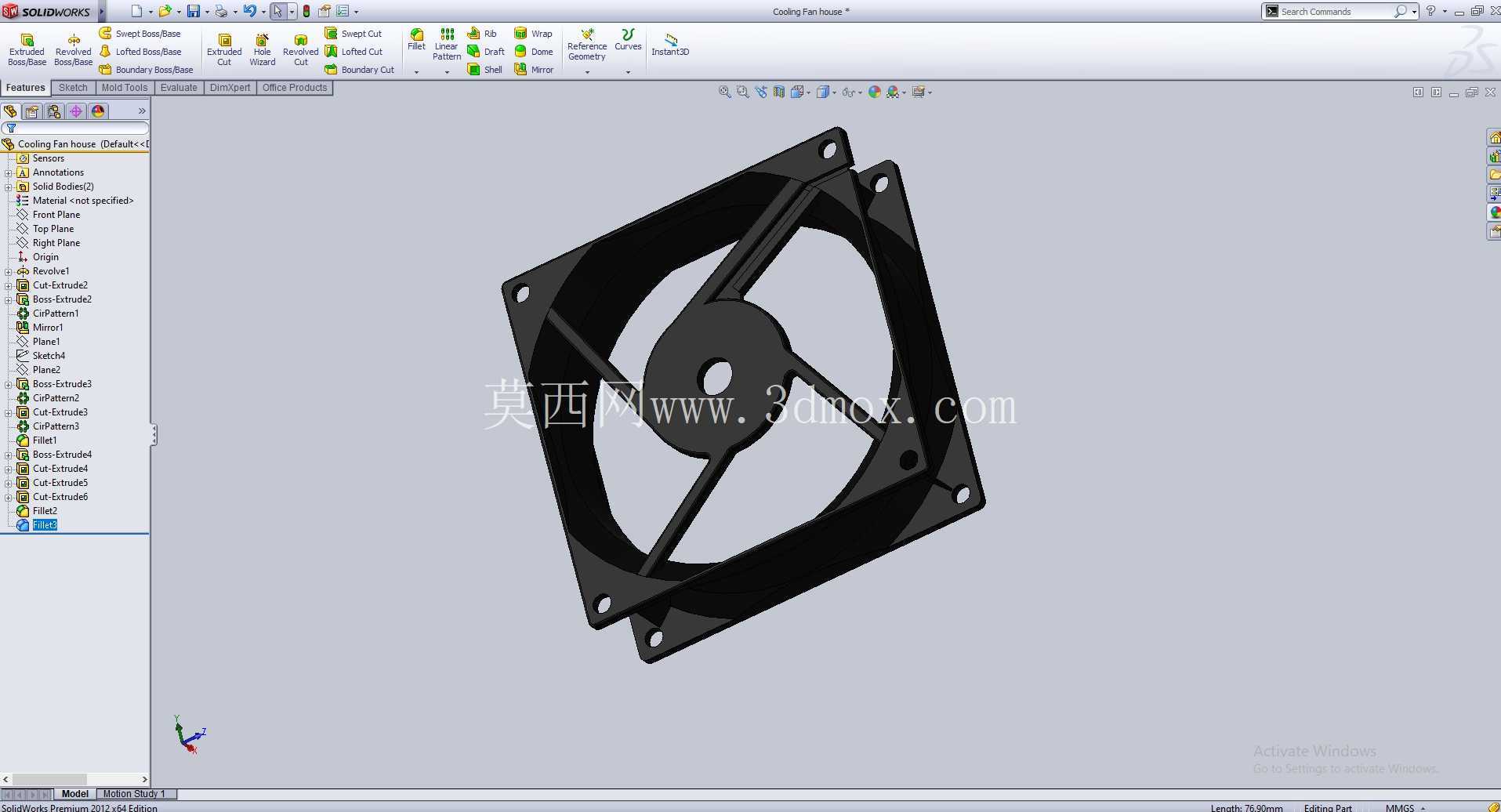

台式计算机CPU散热排气风扇外框结构

　　日常桌面级计算机的风冷散热体系里，这类方形外框轴流风扇是核心风冷动力部件，主要承担CPU散热鳍片区域的热空气导流排出作用，通过定向气流带走鳍片上蓄积的处理器废热，避免CPU因持续高负载运行出现过热降频甚至硬件损伤。从结构设计来看，这款风扇外框采用标准正方形安装布局，四个角预留的通孔完全匹配常规台式机CPU风冷散热器、机箱风扇位的通用安装孔距，安装时可直接通过橡胶减震钉或者自攻螺丝完成固定，不需要额外做安装位的适配修改，能兼容绝大多数ATX、MATX版型机箱的后置、侧置风扇位，也能直接适配主流塔式、下压式CPU散热器的风扇安装位。

　　外框的边框做了等宽加强筋设计，既可以保证扇叶转动时的结构稳定性，避免高速运转下外框产生共振异响，也能对内部旋转的扇叶形成物理防护，防止安装、运维过程中线材或者其他异物触碰扇叶造成打叶损坏。扇叶支撑采用中心轮毂加三条放射状辐条的结构，中心轮毂预留的轴孔可直接适配标准直流无刷电机的输出轴，辐条的弧度经过气流优化，不会对进风侧的气流形成明显扰流，能有效降低气流穿过支撑结构时产生的风切噪音。从实际应用场景出发，这类风扇除了用于CPU散热器配套，也可单独作为机箱散热风扇使用，安装在机箱进风或者排风位构建整机风道，外框的方形结构能和机箱钣金安装面完全贴合，避免边缘漏风影响风道效率。

　　设计过程中需要重点关注外框的内圈直径和扇叶的转动间隙，间隙过大会导致气流回流降低送风效率，间隙过小则容易因为加工公差或者运转震动出现扇叶蹭框的问题，同时四个安装孔的位置度公差需要控制在合理范围内，避免出现安装孔位错位无法固定的情况。外框的厚度也匹配常规风扇的标准厚度尺寸，不会因为厚度过大占用过多机箱内部空间，也不会因为厚度不足导致结构强度不够，长期使用下出现外框变形的问题。扇叶的曲面设计针对静压需求做了优化，在穿过密集的散热鳍片时依然能保持足够的风压，保证气流可以完整贯穿鳍片间隙带走热量，不会因为鳍片的风阻导致风量大幅衰减。
