物联网触控墙壁智能插座结构设计

　　这款墙壁式智能触控插座面向住宅、公寓、小型办公空间以及弱电改造项目，主要用于替换传统86型墙壁插座，在保留市电取电能力的同时，加入本地触控与联网控制逻辑。现场使用时，插座可直接接入墙面预埋底盒，外接负载端连接灯具、小家电、桌面设备或其他用电终端，用户通过面板触控即可完成通断操作，也可借助控制板上的无线模块接入物联网系统，实现远程状态切换与自动化联动。

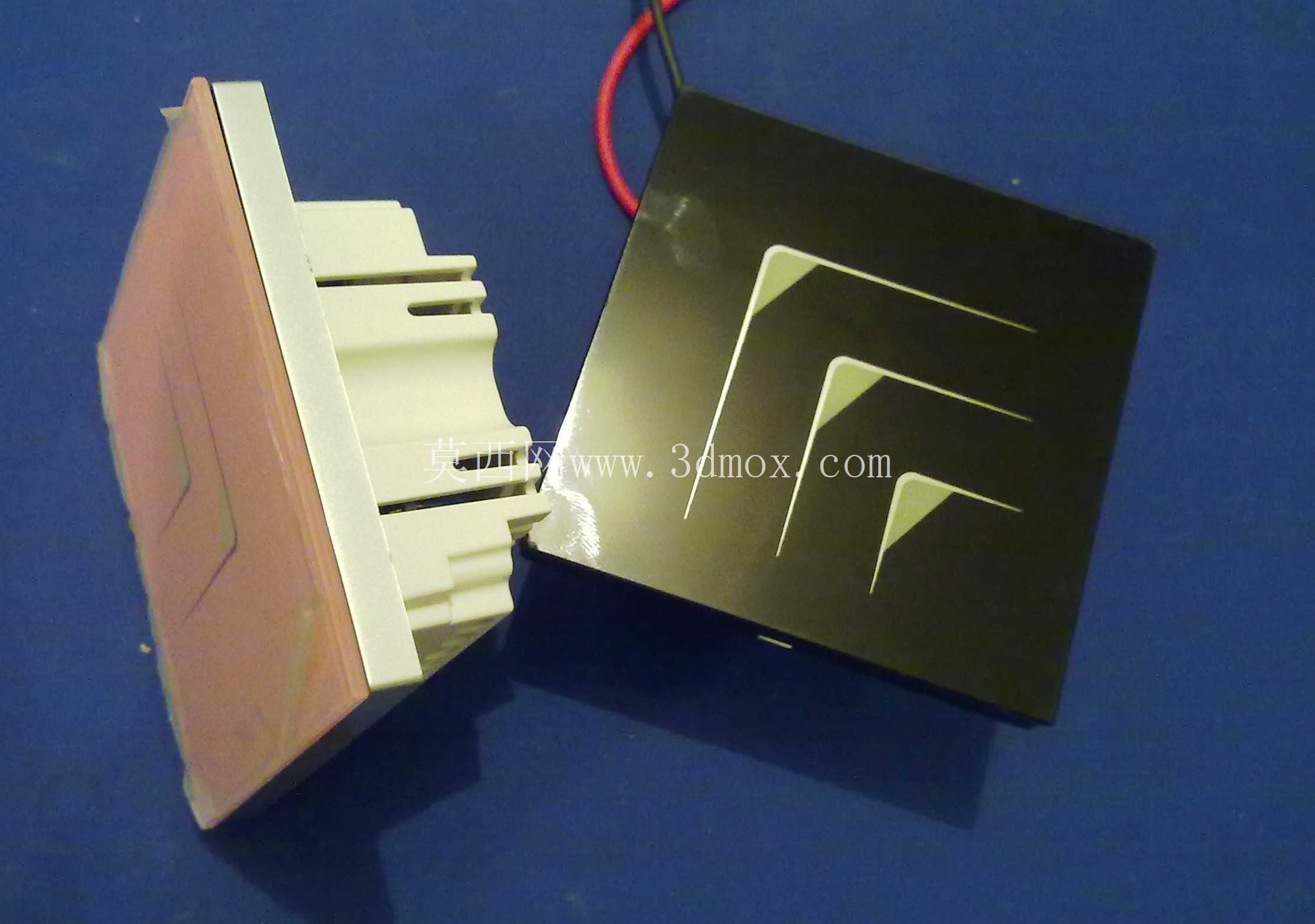

　　从结构拆分来看，产品由外露面板、内嵌壳体、触控面板、控制电路板、接线端子及固定卡扣等部分组成。外露面板承担装饰与防护作用，表面采用平整的深色触控区域，按键标识通过面板线条直接呈现，减少了机械按键带来的凸起缝隙。内嵌壳体负责容纳电路板与接线空间，侧壁设置多组加强筋和卡扣，既保证装入底盒后的定位刚度，也为壳体合模、装配预留了合理壁厚。后部接线区域与面板触控区域在空间上相互隔离，可降低强电走线对弱电控制部分的干扰。

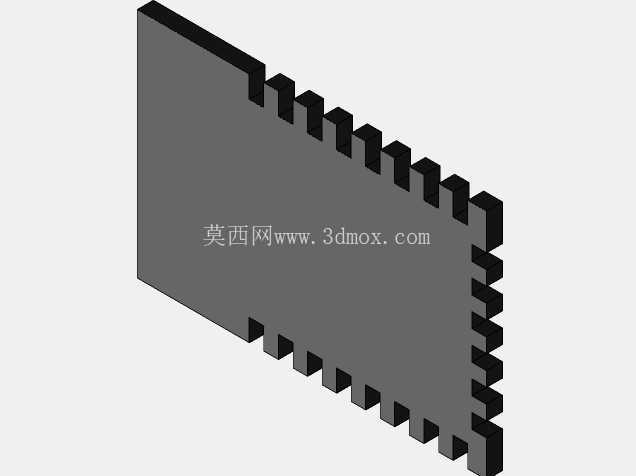

　　设计思路上，该产品没有采用复杂的活动按键机构，而是以电容触控方式触发控制信号，这样能够减少按键磨损、积灰和卡滞问题。面板外形保持方形轮廓，边缘与墙面贴合，安装后视觉整体性较强。控制板以ESP8266为核心，配合继电器或开关执行器件完成负载回路控制，板上预留单片机烧录、供电和信号连接位置，便于在原型阶段进行程序调试与功能扩展。对于需要接入Arduino生态或自定义固件的开发人员，板卡布局也保留了较清晰的接口关系。

　　安装边界方面，模型重点表达了面板正面尺寸、后部壳体进深、侧向卡扣位置以及导线出线方向。后部模块需要伸入墙内底盒，因此壳体宽度、高度和深度都要服从标准底盒空间；面板外轮廓则略大于底盒开口，用于遮盖墙面开孔误差。红色导线在模型中体现了外部接线走向，实际布线时需在底盒内预留弯曲半径，避免导线被面板或壳体挤压。面板与底盒之间通过卡扣或螺钉固定，拆装时应保证触控面不受侧向翘曲，以免影响电容感应灵敏度。

　　在工程建模过程中，需要同时检查面板外观面、壳体壁厚、卡扣弹性变形量、电路板固定柱高度以及端子避让空间。触控面板与控制板之间应保持稳定间距，过厚的装饰层会降低触摸灵敏度，过薄则可能带来耐压与安全隐患。强电端子周围要保留足够爬电距离，弱电天线区域不宜被大面积金属件遮挡。整体结构兼顾了普通墙面电器的安装习惯与物联网终端的开发需求，适合作为智能家居产品原型、电工壳体设计参考以及触控式低压电器教学案例使用。
