两毫米板材折弯通风设备钣金护罩

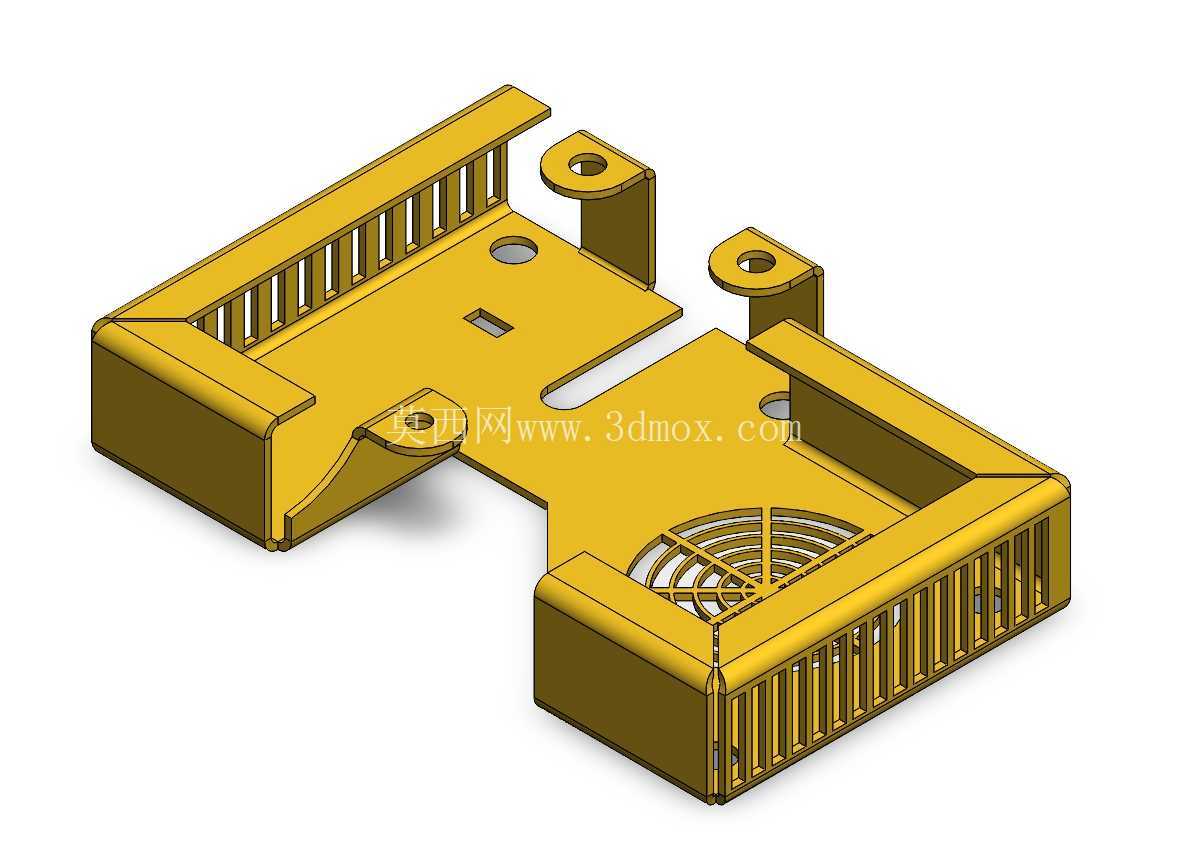

　　这套钣金护罩采用两毫米厚薄板弯折成型，整体围绕小型风冷动力单元的防护需求展开，结构上没有多余的冗余曲面，所有轮廓都适配常规数控冲裁与折弯工序，量产时不需要额外开模，单件试制也能直接通过激光切割下料后逐道折弯完成。护罩底部预留了大面积的风扇安装位，环形格栅呈放射状排布，既给轴流风扇留出了足够的进风通流面积，格栅筋条的间距也控制在安全防护要求范围内，避免运行中异物或者手指触碰高速旋转的扇叶。护罩两侧的立边做了连续的长条通风槽，槽口沿折弯边均匀分布，热风可以从侧方快速导出，不会在罩体内部形成涡流积热，对应安装在小型工业控制柜、台式温控设备或者桌面级动力测试台里时，能配合风扇形成完整的进出风风道。

　　两个向上伸出的带孔安装耳是整个护罩的固定基准，耳片上的圆孔位置经过对位校核，和设备内部机架的预装螺柱完全匹配，装配时直接将护罩扣在设备主体上，穿入紧固件即可完成固定，不需要额外在罩体上现场配钻。护罩中部开出的异形避让槽，是为了避开设备内部凸起的接线端子、管路接头或者凸出的电气元件，避免护罩落位时和内部零件发生干涉，槽口边缘都做了折弯翻边处理，既提升了薄板的整体刚性，也消除了锐边割线的风险。从安装边界来看，护罩的整体外轮廓完全包裹住内部风冷组件的最大外尺寸，侧边折弯的翻边高度刚好覆盖内部元件的突出高度，不会和设备外侧的其他面板发生碰撞。

　　设计过程中所有折弯内角都适配两毫米板材的最小折弯半径，折弯工序的顺序经过排布，先完成四周侧边的弯折，再弯折两端的安装耳，不会出现折弯刀具和已成型边干涉的问题。护罩表面没有复杂的焊接拼接结构，绝大多数特征都通过一体折弯成型，仅在边角位置预留了少量的咬合定位边，组装时可以通过卡扣或者少量点焊完成边角固定，整体刚性远高于单纯平板裁切的简易护板。这类护罩常见于小型工业温控装置、嵌入式散热模块、桌面型实验设备的外围防护，既承担安全隔离、引导风道的作用，也能阻挡日常使用中的灰尘、飞溅碎屑直接接触内部运转部件，薄板材质的接地性能也能满足电气设备的屏蔽接地要求，避免内部电磁信号向外扩散。建模时所有开孔、折弯边的参数都关联可编辑，后续如果需要适配不同尺寸的风扇或者调整安装孔位，只需要修改对应草图参数即可快速衍生出不同规格的护罩变体，不需要重新从零绘制结构。
