高精度微伏毫伏信号仪表放大模块结构设计

　　该放大模块主要面向工业现场微弱电信号采集场景设计，可适配传感器输出的微伏、毫伏级交直流信号调理需求，常见应用在应变片桥式测量、工业传感器信号前端预处理、医疗生理信号采集前端、实验室微弱电信号检测等场景，解决长距离传输下小信号易被噪声淹没、后端采集设备无法直接识别低幅值信号的实际工程问题。模块核心采用AD620仪表放大架构，可实现1.5倍至10000倍的增益连续可调，电路设计阶段重点考虑了温漂抑制与噪声控制，通过对称布线降低共模干扰影响，预留的调零电路可对输入失调电压进行校准，进一步提升小信号测量的线性度与精度，降低信号偏移带来的测量误差。

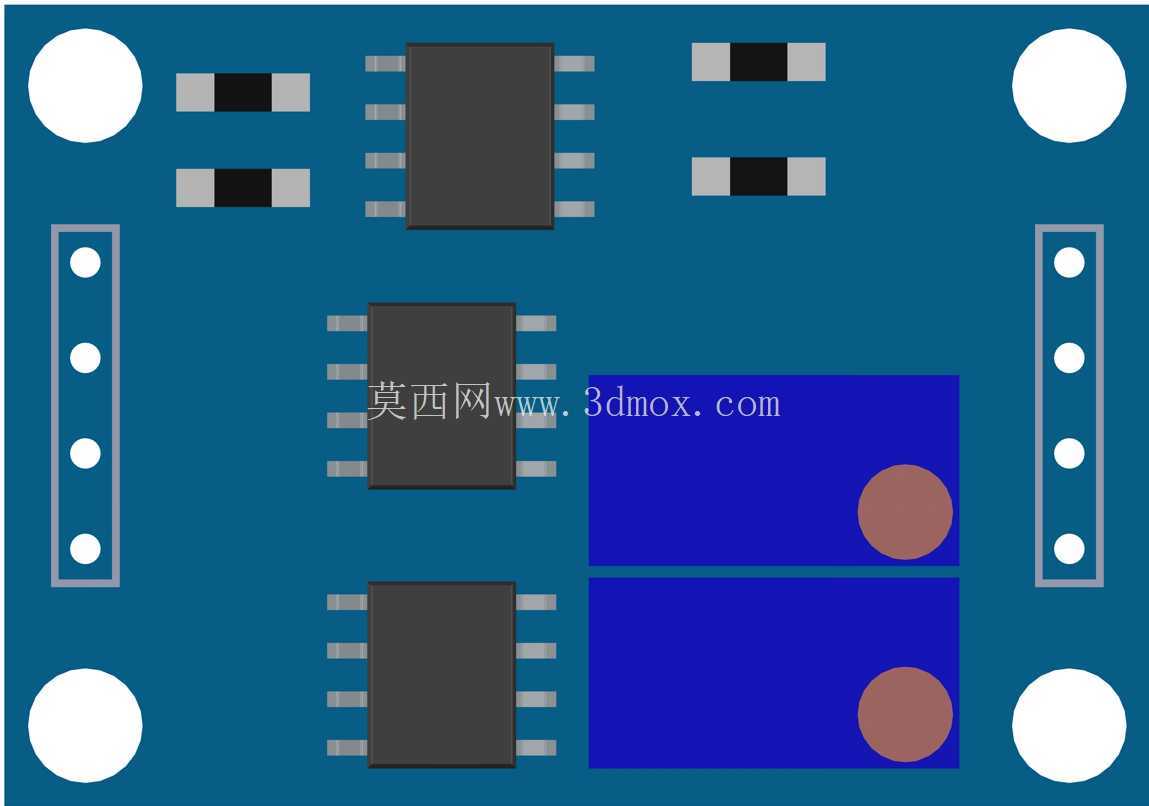

　　从PCB结构设计来看，板载四角预留了标准安装固定孔，可直接适配常见的传感器安装支架、工业设备内部信号调理舱的安装位，安装孔间距符合通用小型电子模块的安装规范，无需额外定制转接支架即可完成固定。板上元件布局遵循信号流向规则，输入接口与输出接口分置板体两侧，避免输入输出信号走线交叉带来的自激干扰，电源输入区域预留了滤波电容安装位，可抑制电源纹波对放大电路的影响，三个核心芯片采用贴片封装布局，在缩小模块整体体积的同时，兼顾了手工焊接与批量SMT生产的工艺可行性。模块供电支持3-12V宽直流电压输入，可适配工业现场常见的5V、12V直流供电回路，无需额外配置专用供电模块，降低系统集成的复杂度。

　　在安装边界设计上，板体边缘预留了足够的安全爬电距离，接插件位置避开了安装孔的受力区域，防止安装紧固过程中对焊接点造成应力损伤，两侧的排针接口采用标准2.54mm间距设计，可直接与面包板、通用接线端子对接，方便测试阶段的快速搭线与正式设备内部的线束连接。设计过程中针对不同增益下的带宽表现做了布线匹配，高增益档位下的反馈回路走线尽可能缩短，减少寄生参数对放大电路稳定性的影响，板上预留的两个电位器安装位分别对应增益调节与失调调零，调节旋钮位置朝向板体外侧，安装完成后无需拆解设备即可完成现场参数校准。
