X9C103S数字电位器芯片封装结构

　　在嵌入式控制、信号调理类电路的设计落地过程中，数字电位器是替代机械电位器实现参数自动校准、增益动态调节的核心元器件，这款X9C103S对应的三维封装模型，可直接用于PCB布局阶段的干涉校验、装配空间预留，也能为测试治具的结构设计提供精准的尺寸参考。日常做工业采集板卡、小型信号调理模块开发时，经常会遇到需要动态调整分压比、校准零点偏移的场景，传统机械电位器需要人工手动调节，在设备装机后很难完成现场校准，且长期使用存在触点氧化、阻值漂移的问题，X9C103S这类100阶数字电位器，通过三线串行接口即可实现阻值的数控调节，滑动端典型阻抗仅40欧姆，能覆盖绝大多数低压信号链路的调节需求。

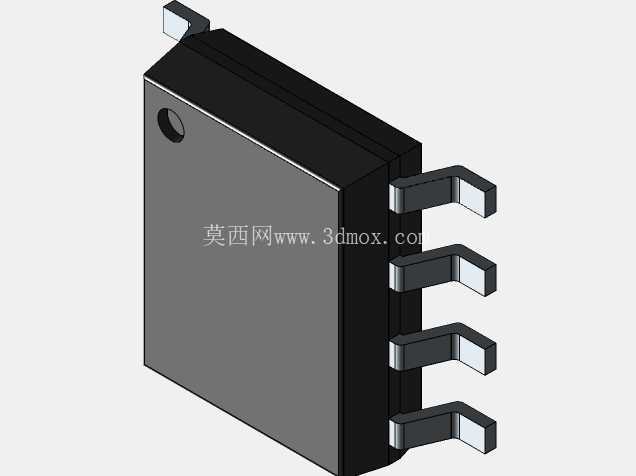

　　从模型呈现的封装结构来看，这款器件采用表贴SOP-8封装形式，四个引脚沿本体单侧引出，引脚的弯折弧度、成型尺寸完全符合JEDEC相关封装标准，建模时严格还原了引脚共面度、本体拔模斜度、顶面定位标记的细节，在做PCB Layout的3D预览时，可直接导入该模型检查引脚与焊盘的对位情况，避免因封装尺寸偏差导致的焊接虚焊、器件与周边壳体干涉的问题。设计电路配套结构件时，首先要明确器件的安装边界：PCB板上对应焊盘区域的周边2mm范围内，不能布置超过1mm高度的元器件，避免与电位器本体产生装配冲突；器件本体顶面距离上壳的安全间隙需预留至少0.5mm，防止壳体压接导致器件引脚变形、焊接点脱落。

　　这款电位器的高低压端输入电压范围覆盖-5V到+5V，适配绝大多数3.3V、5V供电的嵌入式系统，在做电源回路的布局时，要注意将电位器的供电引脚去耦电容就近布置，模型中也预留了对应引脚的走线空间参考，可帮助结构工程师与硬件工程师协同完成板级布局的空间校验。很多工程师在做数字电位器应用时，容易忽略滑动端的电流承载能力，这款器件的滑动端最大工作电流符合CMOS器件的通用参数要求，在设计分压回路时要串联限流电阻，避免过流损坏滑动端触点，对应的三维模型也可用于测试治具的探针位置设计，治具顶针的位置需要避开器件本体，精准对应每个引脚的焊盘中心，模型中清晰标注了每个引脚的相对位置，可直接导出坐标用于治具加工。

　　在小型手持检测设备、工业传感器校准模块的设计中，这类数字电位器通常布置在PCB的边缘区域，方便生产环节的自动化校准，建模时还原的器件本体侧面的定位凹点，可用于视觉贴片机的识别定位，模型的尺寸精度控制在0.01mm以内，完全满足SMT生产环节的钢网设计、吸嘴选型的参考需求。不同于通用的IC封装模型，这款模型专门针对电位器的应用场景做了细节还原，包括引脚的镀层厚度模拟、本体塑封的材质纹理表现，在做产品的爆炸图渲染、装配工艺演示时，可直接调用该模型，不需要额外做外观细节的调整。做结构评审时，可通过该模型模拟器件过回流焊后的形变情况，提前预判引脚共面度偏差带来的焊接风险，尤其是在薄型PCB设计中，器件的重量分布会影响PCB的焊接形变，模型中还原的器件重量分布参数对应的结构特征，可帮助结构工程师优化PCB的固定点位置，减少焊接后的板弯问题。
