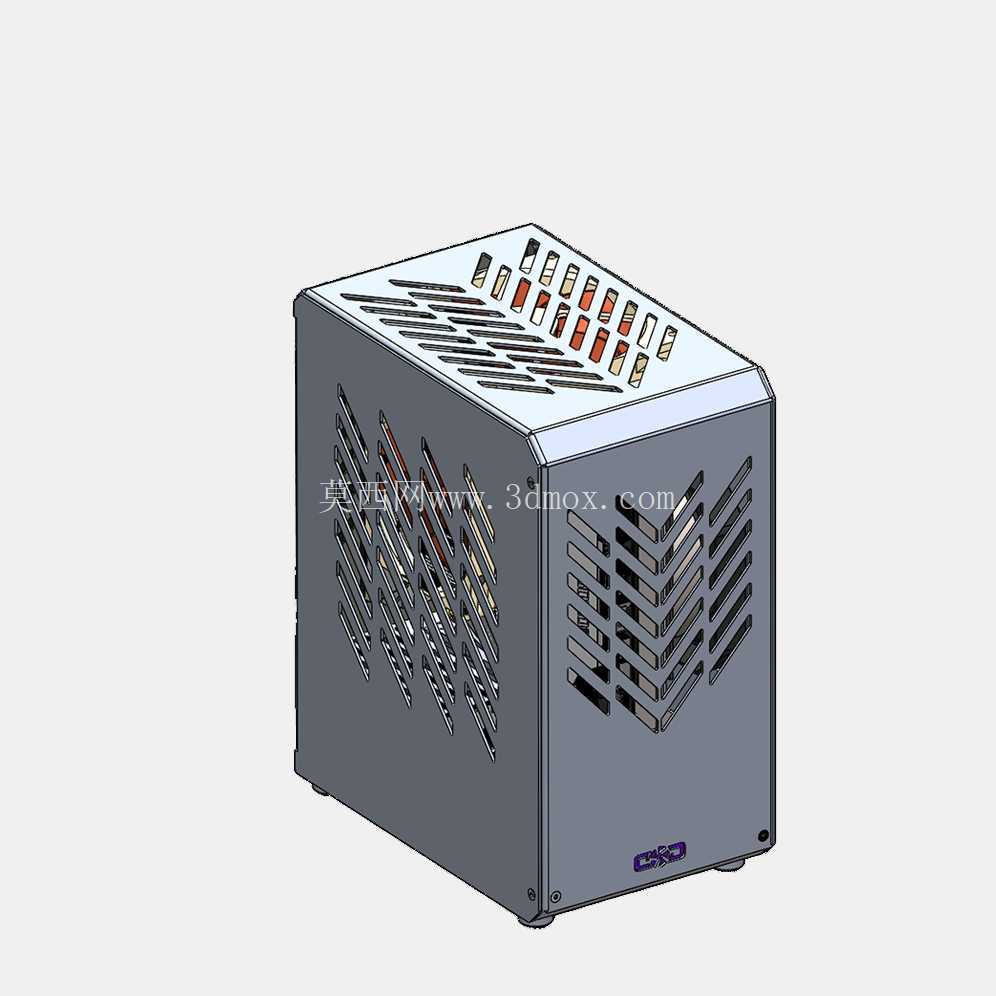

7.3L紧凑型SFF迷你ITX机箱结构设计

　　这款7.3L容积的紧凑型机箱，面向小体积高性能主机的装机需求设计，可适配ITX规格主板与对应长度的独立显卡、标准SFX电源，在极小的空间内完成核心硬件的合理排布，解决传统小机箱散热差、硬件兼容性不足的痛点。从结构设计来看，机箱主体采用拼接式钣金结构，边角做了小角度切边处理，既避免锐边造成的装配划伤，也能在视觉上弱化方正箱体的厚重感。顶面预留多组错落排布的通风开孔，开孔位置正对CPU散热区域，可让热空气直接向上排出，避免热量在箱体内部淤积；两个相邻侧面设计了斜向格栅式通风道，进风方向正对显卡与电源的进风侧，形成贯穿箱体的水平散热风道，配合顶部排风可构建完整的立体散热循环，即使搭载高功耗硬件也能保证空气流通效率。

　　机箱底部预留了凸起的支撑脚，可抬升箱体高度，让底部空气能够顺利进入箱体内部，避免放置在桌面时进风缝隙被遮挡。前面板区域预留了开关与接口的安装位，可根据装机需求配置对应功能的外接接口，满足日常外设连接的使用需求。从安装边界来看，箱体内部做了分层式空间规划，主板安装位与显卡安装位做了错位排布，在有限的宽度内预留出显卡的安装空间，同时避开电源的安装区域，避免硬件之间出现安装干涉；走线区域预留了足够的理线空间，可将供电线、信号线规整收纳在箱体侧边的走线槽内，不会阻挡风道流通。箱体外壳的拼接处采用卡扣加螺丝的双重固定方式，既保证外壳连接的结构强度，也方便后期拆装维护硬件。

　　这类小体积机箱多用于桌面紧凑型办公主机、便携ITX游戏主机、迷你工作站等场景，相比传统大体积机箱可大幅节省桌面占用空间，同时兼顾硬件扩展能力与散热性能，适合对主机体积有严格要求的使用场景。设计过程中充分考虑了钣金加工的工艺特性，所有通风开孔均采用冲压工艺成型，折弯处预留了合理的折弯半径，避免加工过程中出现板材开裂的问题，外壳表面可做阳极氧化或者喷塑处理，提升外壳的耐磨与抗腐蚀性能，延长机箱的使用寿命。
