钣金结构可翻盖式工业数控操作箱体

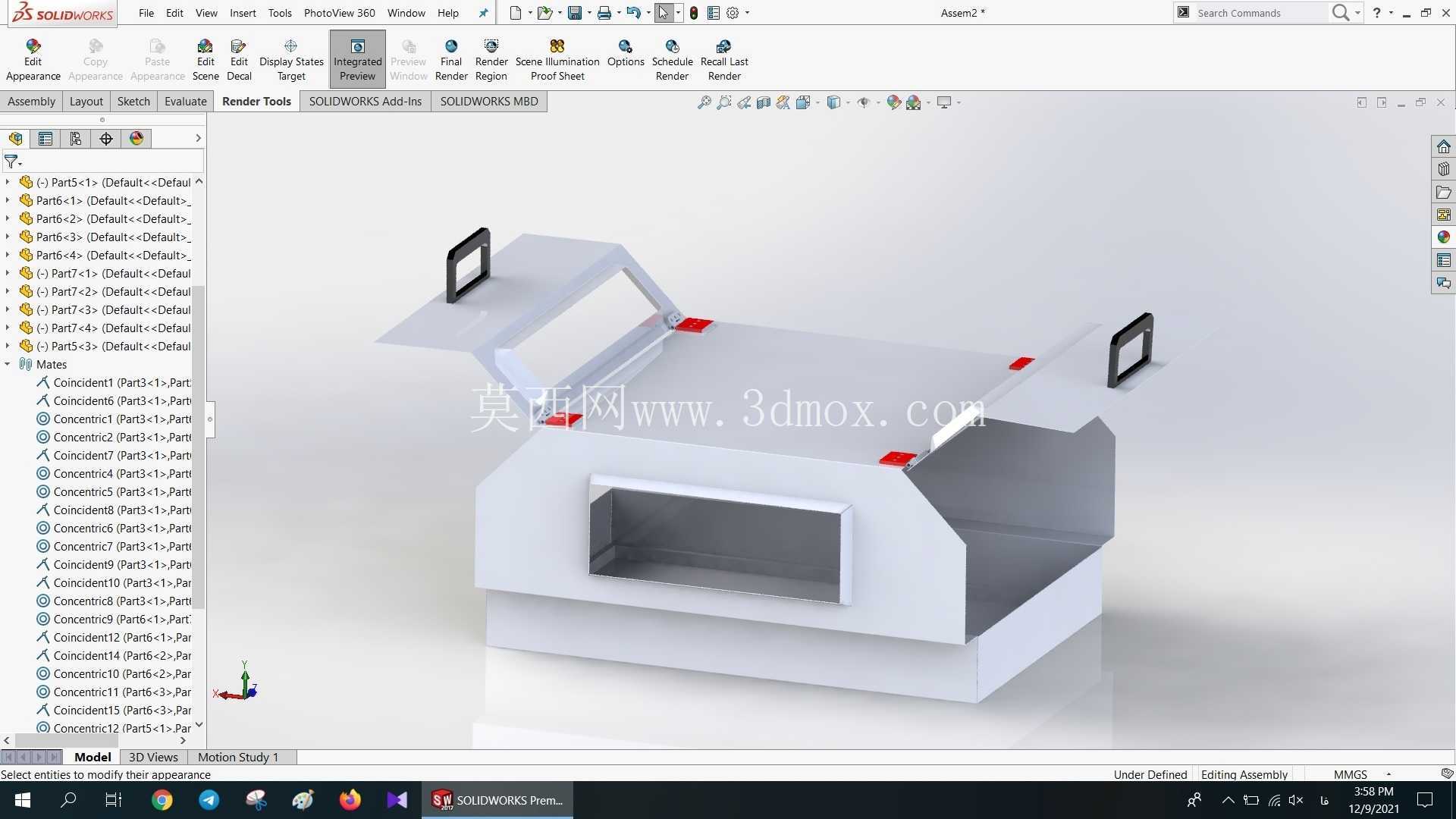

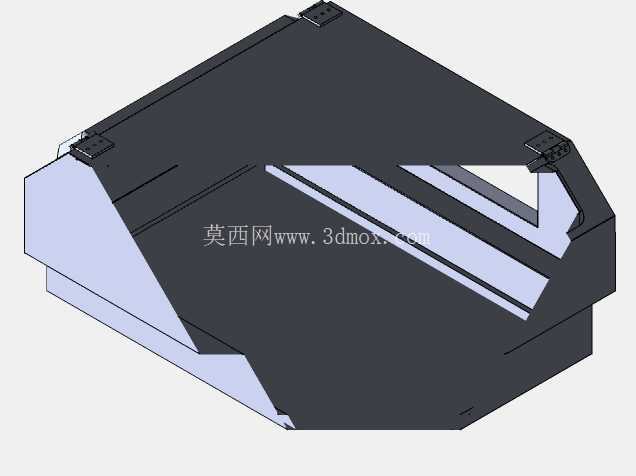

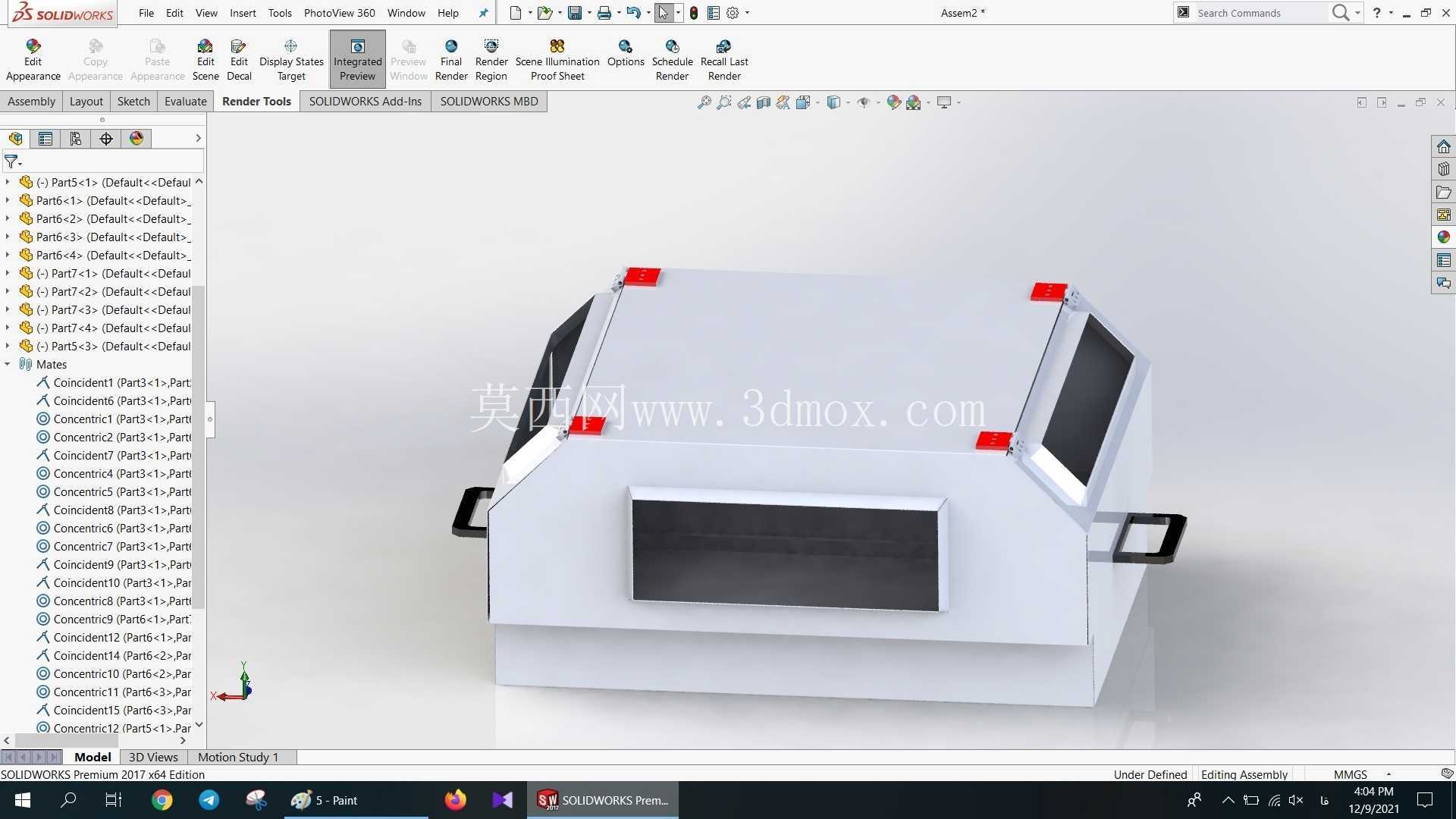

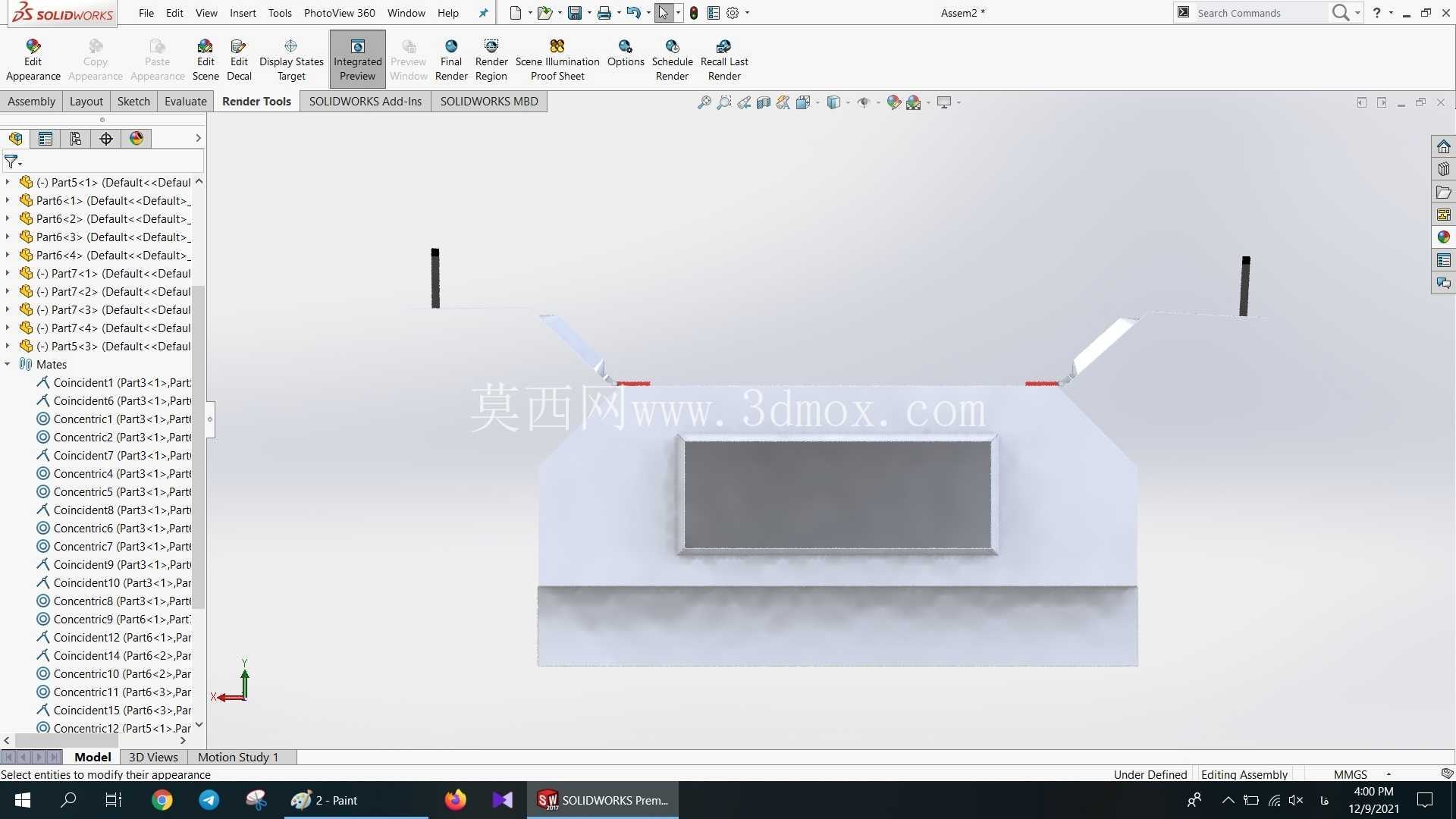

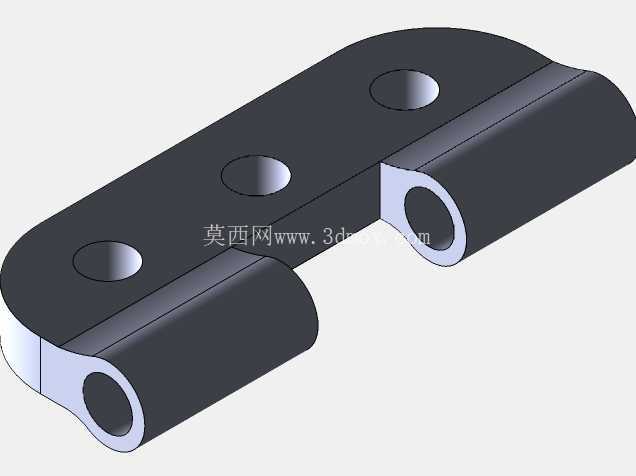

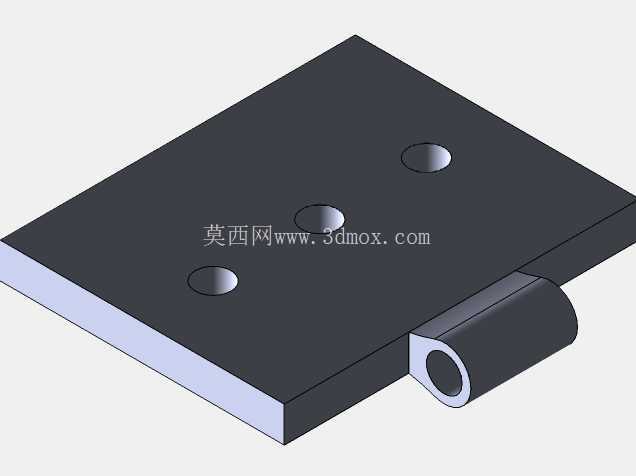

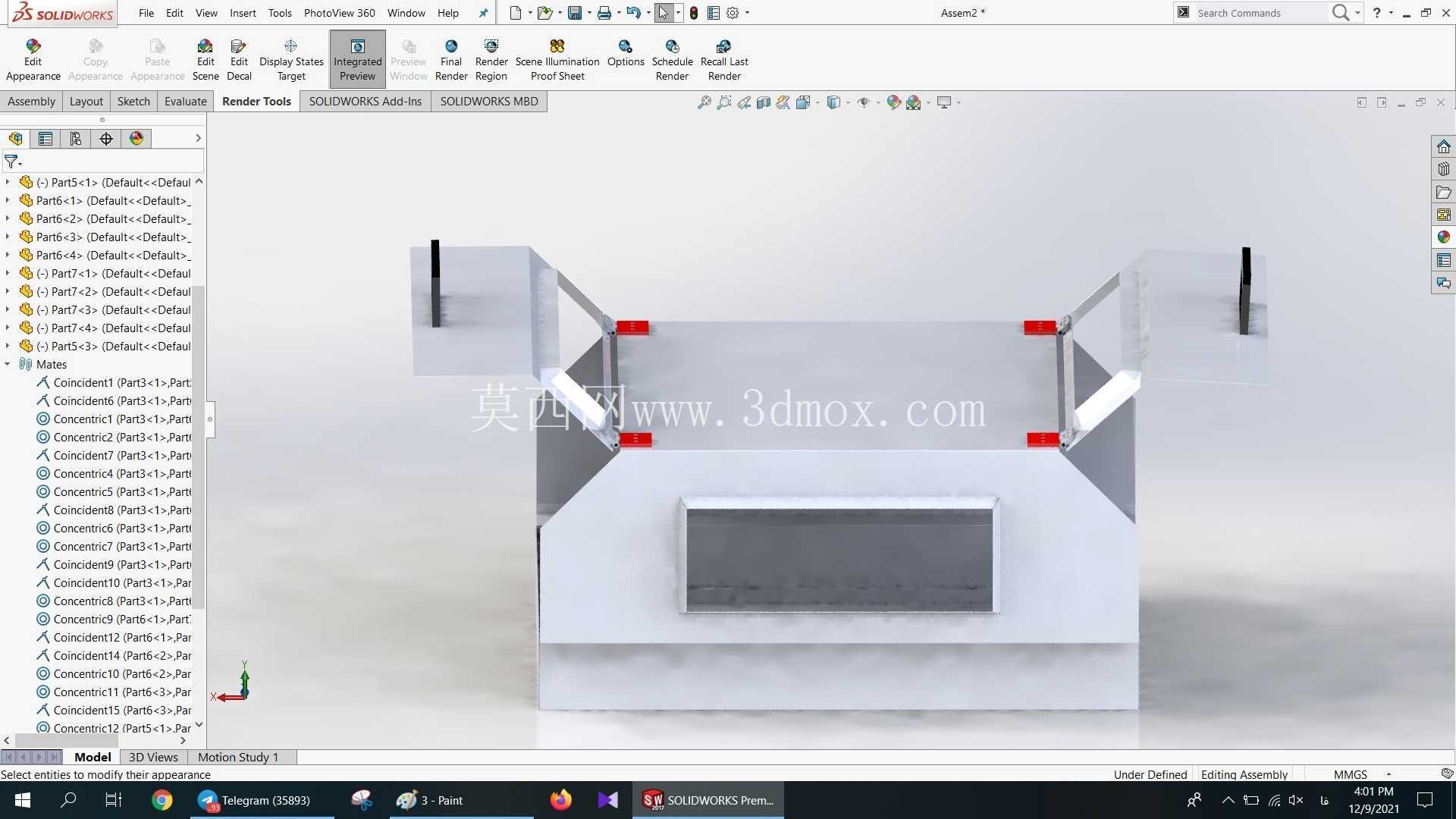

　　这款数控操作箱体的三维结构，主要面向车间现场的数控加工设备、小型自动化产线控制端的安装场景做适配，日常使用中承担数控系统人机交互模块、核心控制板卡、接线端子排的承载防护功能，区别于常规固定封闭的电控柜，这款箱体做了上翻盖的结构设计，翻盖部分集成了提手结构，既可以在设备调试、维护阶段翻开上盖，快速接触到箱体内部的接线端子与控制元件，完成线路排查、元件更换、参数调试的操作，也可以在日常运行时闭合上盖，配合箱体侧边的红色缓冲限位块，避免翻盖闭合时与箱体主体发生硬碰撞，同时闭合状态下可以为内部元件提供防尘、防切削液飞溅的防护效果。

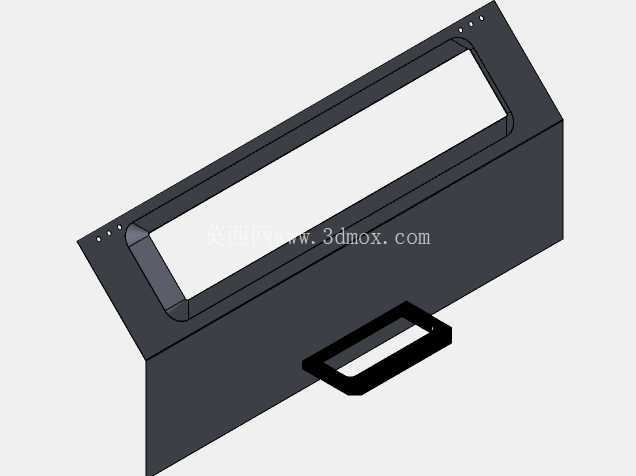

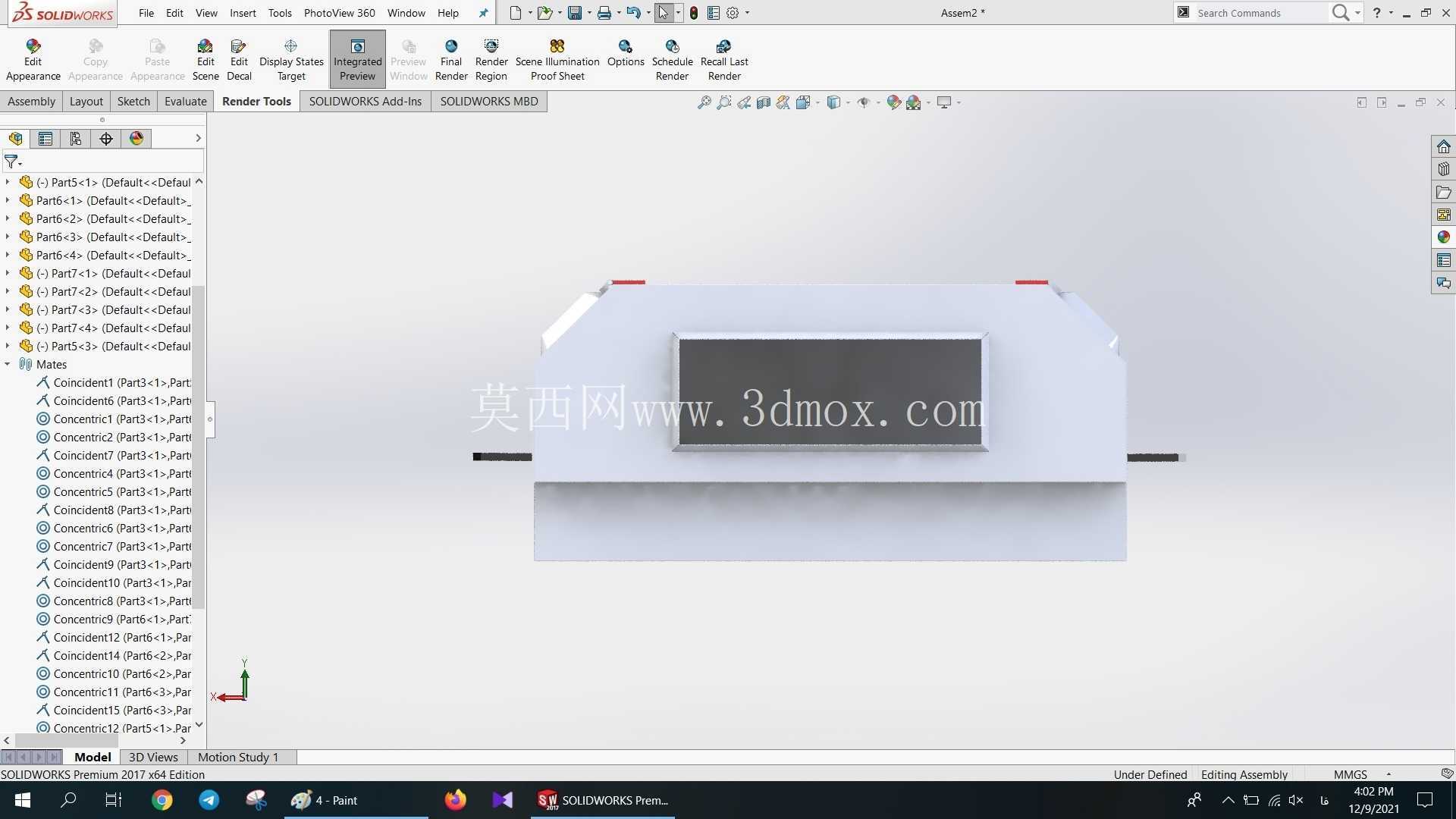

　　从结构设计的思路来看，整个箱体采用等厚薄壁钣金折弯成型的工艺逻辑做建模，所有折弯边都预留了常规钣金加工的折弯避让余量，没有出现无法通过常规钣金工艺实现的异形曲面结构，箱体正面预留了嵌入式的安装窗口，这个窗口的尺寸边界是按照常规7寸工业人机界面触摸屏的安装开孔尺寸做匹配的，窗口周边预留了触摸屏安装的螺丝孔位，安装时不需要额外对箱体做二次开孔加工，直接通过压铆螺母就可以完成触摸屏的固定。箱体两侧的外置提手，除了配合翻盖开合的握持需求之外，也可以在整箱转运、设备组装阶段作为整体抬运的受力点，提手的安装位置做了局部的加强折弯结构，避免抬运时钣金受力发生变形。

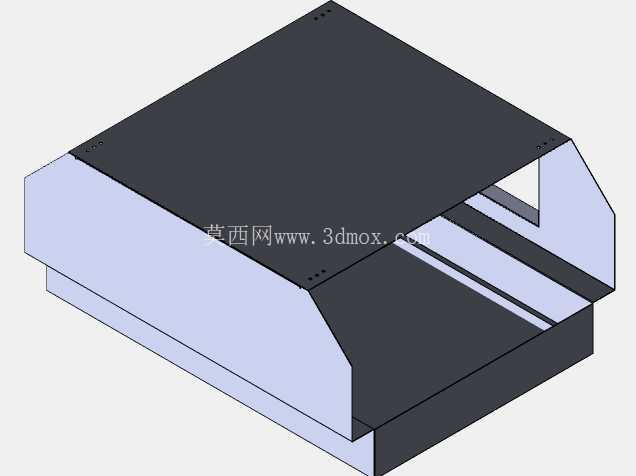

　　从安装边界的尺寸逻辑来看，箱体底部预留了整箱安装的固定孔位，孔位间距适配车间常见的设备安装台面、悬臂控制支架的安装尺寸，既可以直接固定在设备本体的台面上作为固定式操作终端，也可以搭配悬臂组件做悬挂式安装，适配不同设备的操作视角需求。箱体内部的空腔做了分层的结构预留，靠近正面触摸屏的位置预留了控制板卡的安装导轨位置，后部空腔预留了接线端子排、走线槽的安装空间，翻盖内侧也预留了扁平线缆的走线固定位，避免翻盖开合过程中线缆被挤压、磨损。

　　在实际的车间应用场景里，这类数控箱往往会配套小型数控铣床、专用数控钻孔设备、半自动装配工位的控制单元使用，相比全封闭的焊接柜体，这种翻盖式的结构不需要拆卸整圈的固定螺丝就可以完成内部维护，能大幅缩短现场设备的故障排查时间，同时钣金折弯的结构相比塑料注塑外壳，拥有更好的抗冲击性能，在车间多金属切屑、偶尔有工件磕碰的场景下，不容易出现外壳开裂的问题。建模过程中对所有的装配间隙都做了工程化的预留，翻盖与箱体主体的配合间隙控制在1.5mm，既不会因为间隙过大出现防尘效果差的问题，也不会因为钣金加工的公差累积导致翻盖开合卡滞，侧边的红色缓冲块采用嵌入式安装结构，更换时不需要拆解整个翻盖，直接从外侧就可以完成磨损缓冲块的替换。箱体的底部做了下沉式的折弯边，一方面可以提升整个箱体的结构刚性，避免薄壁钣金出现大面积的平面变形，另一方面下沉边可以遮挡安装螺丝的头部，让箱体外观更整洁，同时也能避免切削液、灰尘顺着安装缝隙进入箱体内部。
