笔式便携USB存储设备外观结构设计

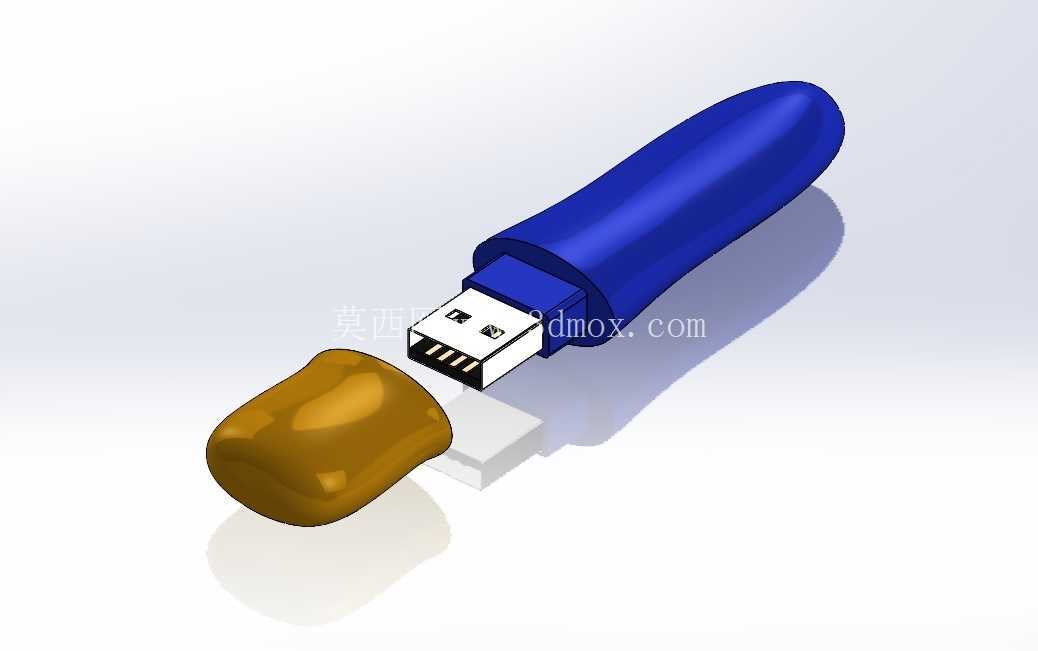

　　这款笔式造型的便携存储设备，在日常办公、外勤数据拷贝、工业现场参数备份等场景都有适配空间，区别于常规方正造型的U盘，笔式的修长形态更方便插在工装口袋、笔记本笔插位携带，不会像普通U盘那样突出口袋剐蹭其他物件。从功能特性来看，它采用标准USB公头直插结构，不需要额外的转接线缆，拔下保护帽即可直接对接电脑、工控机、调试设备的USB接口，保护帽和主体之间采用过盈卡扣配合，日常携带时不会轻易脱落丢失，同时保护帽内部做了限位筋，扣合时能精准对准接口位置，避免硬插刮伤USB公头的金属触片。

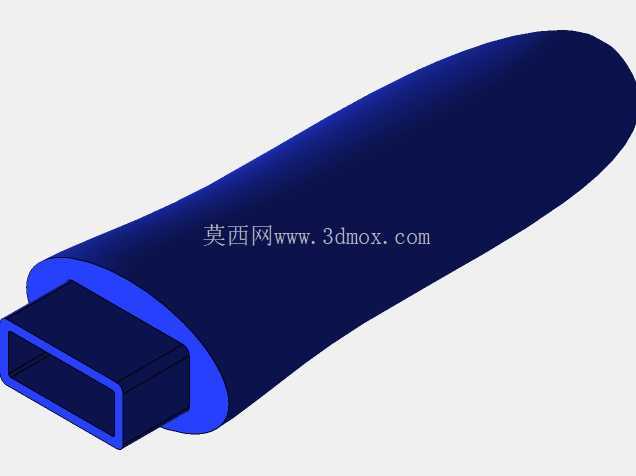

　　设计过程中优先考虑了手持插拔的受力合理性，主体的握持段做了贴合指腹的微弧曲面，没有尖锐的棱角，插拔时手指捏持的位置刚好是曲面最宽的区域，发力时不会打滑，哪怕是手上沾有少量车间的切削液、办公场景的手汗，也能稳定施力把接口插到位。曲面部分的建模是练习表面曲率连续的典型案例，从笔身的圆弧过渡到USB接口端的方形衔接处，做了渐变的曲面收敛，没有出现曲率突变的折痕，渲染后能呈现均匀的光影过渡，不会有局部反光突兀的问题，这种曲面处理逻辑也可以复用到其他手持类数码产品、小型工具的外观建模中。

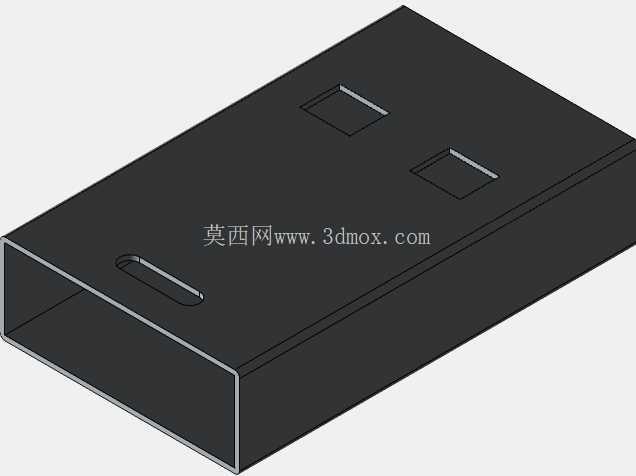

　　外形尺寸上，整体长度控制在普通书写笔的三分之二左右，直径和常规按动中性笔的笔身接近，插在设备USB接口上时，突出接口的长度不会遮挡相邻的其他接口，哪怕是工控机上密集排布的USB口，也能单独插拔不干涉旁边的调试线缆、加密狗等配件。安装边界方面，USB公头的伸出长度严格遵循通用USB接口的规范尺寸，插入标准USB母座后，公头的金属部分完全进入母座内部，笔身的台阶面刚好和母座的端面贴合，不会出现插不到位导致的接触不良，也不会因为插入过深顶坏母座内部的塑料隔层。

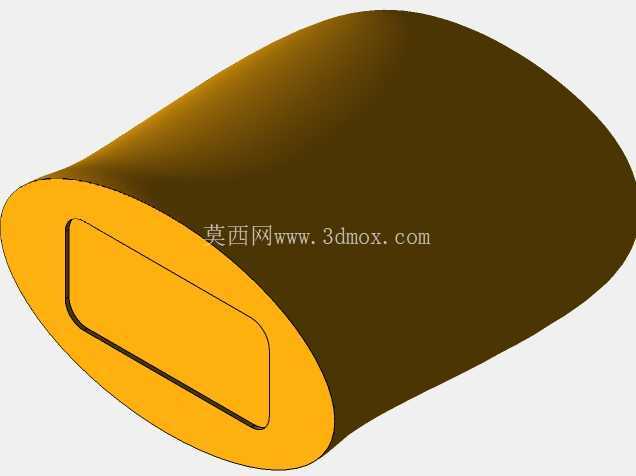

　　保护帽的造型做了圆润的弧面处理，和笔身的曲面风格保持统一，扣合后整体线条流畅，没有突兀的台阶差，保护帽的内部型腔尺寸和笔身端部的配合公差控制在0.1mm以内，既保证扣合的阻尼感合适，不会太松容易掉，也不会太紧导致拔帽的时候需要用太大的力气。内部的PCB安装位在建模时预留了足够的空间，能容纳常规黑胶体U盘的存储模块，不需要额外做异形的PCB裁剪，降低后续生产的加工成本，笔身内部做了两条平行的定位筋，装配时存储模块顺着筋位滑入即可，不需要额外打胶固定，靠筋位的过盈就能把模块卡紧，日常插拔的冲击力不会让模块移位。

　　这种笔式结构的设计思路，除了用在U盘上，也可以拓展到小型蓝牙适配器、便携加密狗、迷你无线网卡等小型USB数码配件上，统一的笔式造型能形成系列化的产品视觉识别，同时通用的保护帽、笔身曲面结构可以直接复用，减少后续同系列产品的建模和开模成本。在建模练习层面，这个模型的曲面拆分逻辑很适合初学者练习G2连续曲面的搭建，从主体的大曲面到端部的衔接面，再到保护帽的分型面，每一部分的曲面都可以通过边界混合、曲面放样、曲率调整等操作完成，能很好地理解曲面建模中曲率匹配、收敛控制的要点，避免后续做复杂外观件时出现曲面褶皱、反光不均的问题。实际使用场景中，这种修长造型的U盘在工业现场调试设备时尤其好用，很多工控机的USB口布置在柜体侧面比较靠内的位置，普通短U盘手指捏着很难插到位，笔式的长笔身可以伸到柜体的缝隙里，不用歪着身子找角度，就能轻松把接口对准插好，拷贝设备参数、升级固件的时候效率更高。
