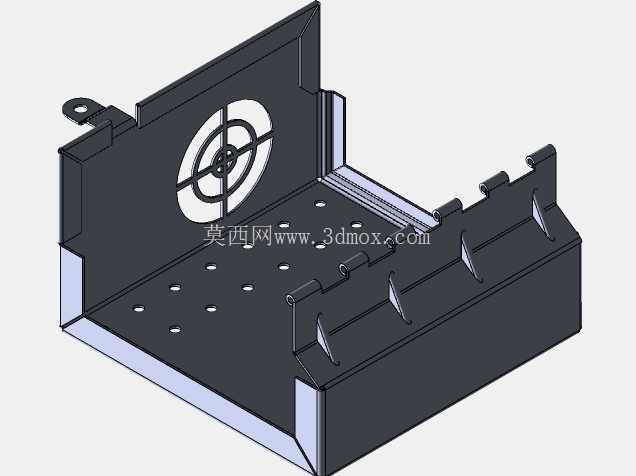

带散热孔与卡扣结构的钣金安装盒

　　这款钣金安装盒主要应用于工业控制设备、小型液压阀组、气动元件的集成安装场景，作为承载核心功能组件的防护外壳，既可以为内部元件提供物理防护，隔绝车间内的粉尘、切削液飞溅，也能通过预设的安装孔位实现元件的快速定位固定，减少现场装配的配做工作量。从结构设计来看，盒体采用一体化钣金折弯工艺成型，减少了拼接焊缝的数量，整体刚性更好，长期在设备振动工况下使用也不会出现拼接处松动开裂的问题。侧面预留的带加强筋的散热孔区域，针对内部安装的发热元件做了通风路径优化，孔位的十字加强筋设计在保证通风面积的同时，避免了大尺寸开孔带来的侧板刚度下降问题，即使是1.2mm厚度的冷轧钢板材质，也能承受侧面的轻微磕碰不会出现大面积凹陷。

　　盒体边缘的多组卡扣结构，是为了配合上盖的快速拆装设计，不需要额外打螺丝，日常维护时直接拨开卡扣就能打开盒体检查内部元件，相比传统螺丝固定的外壳，维护效率能提升60%以上，尤其适合需要频繁调试参数的阀组安装场景。设计时优先考虑了安装边界的适配性，盒体侧边伸出的带孔安装耳，孔位尺寸按照通用工业安装标准做了适配，可以直接固定在设备的型材机架上，不需要额外加工转接板；盒体底部的阵列安装孔，孔间距按照常用阀类元件、小型控制板的安装尺寸做了通用化设计，覆盖了绝大多数同规格元件的安装孔距，用户不需要额外在盒底钻孔，直接用螺丝就能固定内部元件，减少二次加工的工序。

　　折弯处的工艺缺口做了精准预留，避免折弯时出现材料挤皱、开裂的问题，所有外露的边缘都做了压边处理，没有锋利的毛边，装配时不会划伤操作人员的手部，也不会割破内部铺设的线缆绝缘层。卡扣的折弯角度经过反复调整，既保证扣合后有足够的预紧力，不会因为设备运行的振动出现松脱，也不会因为卡扣过紧导致拆装时需要用蛮力撬坏盒体。散热孔的位置特意避开了内部元件的核心安装区域，不会因为开孔正对着元件导致外部粉尘直接落在元件引脚处，通风路径沿着盒体内壁形成环流，既能带走热量，也能减少粉尘直落的问题。

　　整体结构没有复杂的曲面造型，全部采用常规钣金工艺就能加工，不需要开模，小批量生产时成本很低，适合设备厂商做定制化的元件集成外壳使用，不管是用在车间的固定式设备上，还是移动的小型工业设备上，都能满足防护和安装的需求。在做三维建模时，所有折弯参数都按照实际钣金加工的折弯系数设置，展开后的下料图可以直接导入激光切割机进行下料，不需要二次调整尺寸，折弯顺序也做了工艺优化，普通的钣金折弯设备就能完成全部折弯工序，不需要特殊工装，加工门槛低，一般的钣金加工厂都能快速生产。
