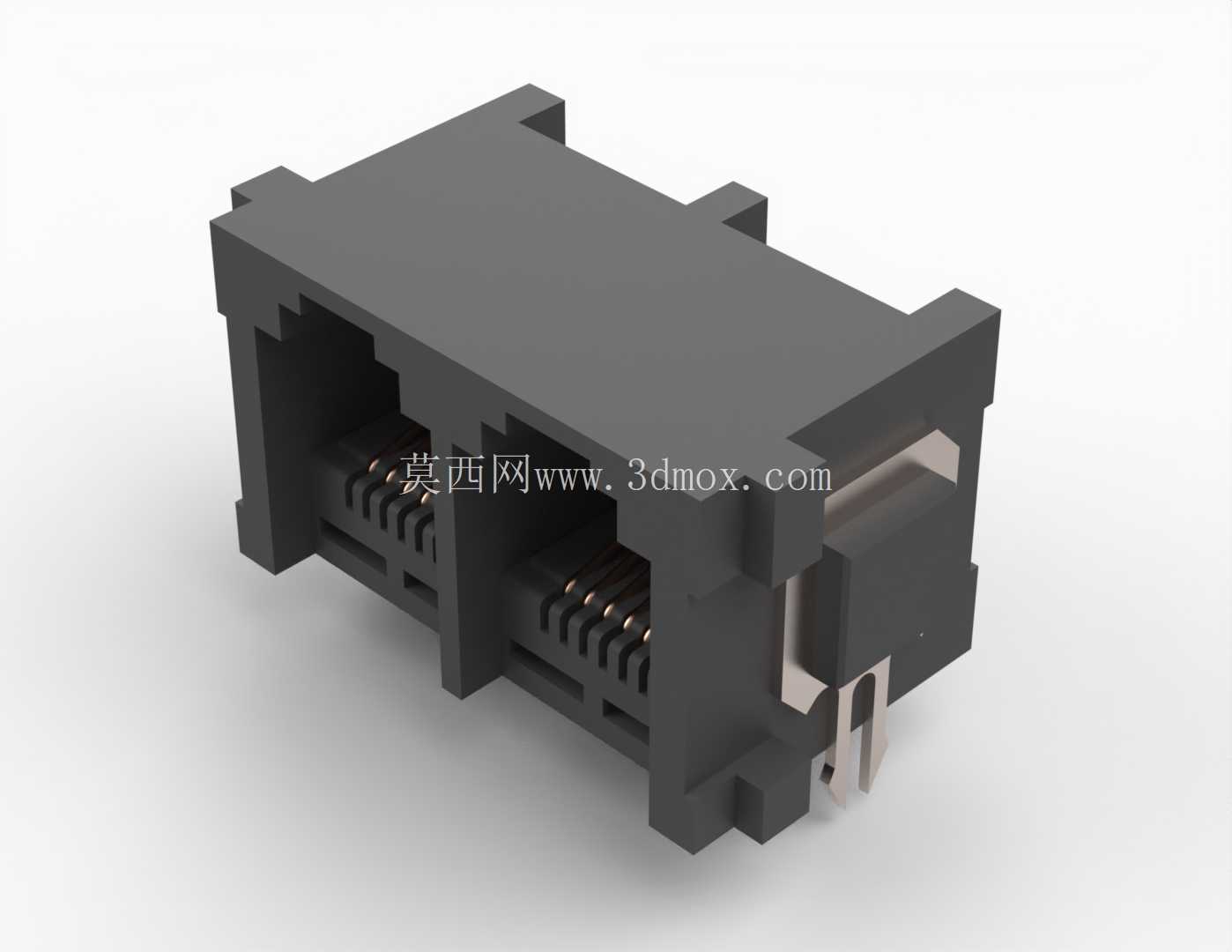

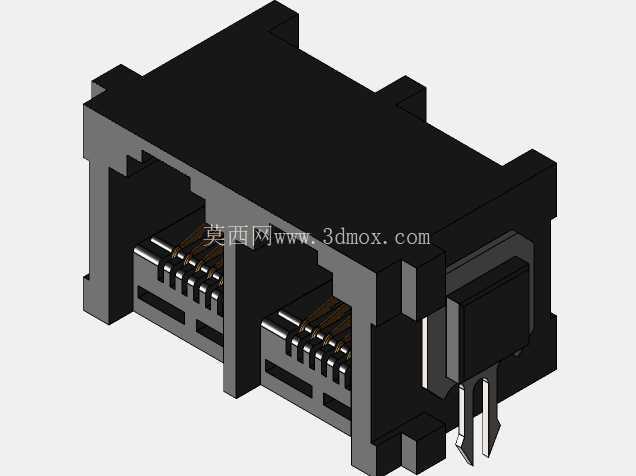

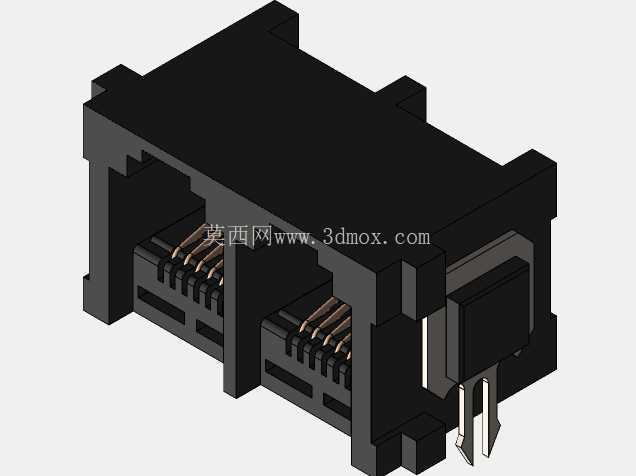

6P6C通孔安装双口模块化通讯插孔结构

项目分类:通用五金配件 发布时间:2024-12-05 ID:828192
  • 6P6C通孔安装双口模块化通讯插孔结构
  • 6P6C通孔安装双口模块化通讯插孔结构
  • 6P6C通孔安装双口模块化通讯插孔结构

  在工业控制板卡、通讯终端设备、嵌入式工控主板的板级互联设计中,这类双路6P6C模块化插孔是板载有线信号接入的核心接插件,日常接触的程控电话分线接口、低速工业总线通讯接口、老式串口调试扩展接口,都会用到这类通孔回流焊安装的接插件,相比表贴型号,通孔安装的引脚与PCB的结合强度更高,能承受多次插拔带来的机械应力,不会因为频繁插拔导致焊盘脱落,适合设备对外暴露、需要反复接插线缆的使用场景。

  从结构设计上看,这款插孔采用双联并排布局,单路接口遵循6P6C的触点排布规范,也就是接口内部设置6个接触弹片位,常规使用时可兼容6芯水晶头,也能向下兼容4芯、2芯的同规格水晶头,弹片采用镀金铜合金材质,接触电阻低,多次插拔后仍能保持稳定的信号导通性能,不会因为氧化出现接触不良的问题。外壳采用高温阻燃工程塑料注塑成型,绝缘性能满足弱电信号传输的安规要求,塑料壳体的定位柱与安装卡扣做了一体化设计,在PCB上焊接时,定位柱可以先插入PCB对应的定位孔中,完成接插件的预固定,避免过回流焊时元件偏移导致焊接不良。

  安装边界方面,这款接插件的通孔引脚按照标准2.54mm间距排布,对应PCB上的焊盘孔位需要严格匹配引脚间距,引脚伸出PCB背面的长度控制在1.2-1.5mm,既保证焊锡能充分浸润引脚形成可靠焊点,也不会因为引脚过长导致背面元件干涉。接插件的整体高度在板卡堆叠设计时需要重点核算,从PCB板面到接口顶面的高度要匹配设备外壳的开口位置,保证外壳装配后水晶头能顺利插入接口,不会出现外壳挡住接口、插不到位的情况。接口前端的金属弹片接地脚是容易被忽略的设计细节,这个引脚需要在PCB上单独接保护地,一方面可以将接口外壳的静电快速泄放,避免静电击穿板卡上的通讯芯片,另一方面也能起到屏蔽外界电磁干扰的作用,提升长距离信号传输的稳定性。

  在三维建模过程中,需要重点还原接口内部的弹片让位空间,不能将接口内部做成实心结构,要保证水晶头插入时的行程空间足够,同时外壳两侧的导向槽尺寸要精准,水晶头插入时的卡扣能顺利卡入导向槽的卡位,插入后不会出现松脱。另外,接插件底部与PCB板面之间预留了0.3mm的排锡间隙,过波峰焊或者回流焊时,多余的焊锡可以从间隙流出,不会出现焊锡堆积导致引脚短路的问题。在设备选型时,这类接插件要根据板卡的使用环境选择对应的耐温等级,工业级场景下要选择能承受-40℃到85℃工作温度的型号,避免在高低温环境下塑料壳体开裂、弹片弹性下降导致接触失效。双路并排的设计相比两个独立单口插孔,能节省PCB板上的占用空间,减少板上的定位孔数量,降低SMT贴片时的物料对位次数,提升生产装配效率,同时双联结构的整体强度更高,抗机械冲击性能优于两个独立拼装的单口接口。建模时还要注意接口内部的防呆结构,接口内部的凸台位置要和标准水晶头的缺口对应,反向插入水晶头时会被凸台挡住,避免用户插反导致弹片被压弯损坏。
