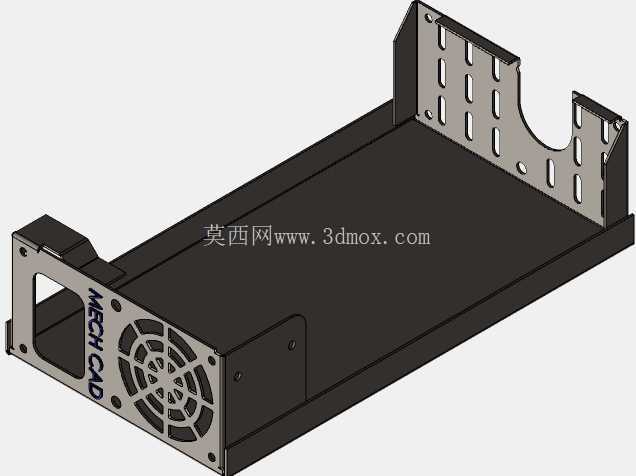

钣金结构工控设备CPU安装外壳

　　这类钣金材质的CPU安装外壳，主要应用在工业控制机柜、嵌入式工控设备、机架式计算单元的安装场景中，区别于消费级电脑的塑料机箱，它的核心作用是为工业场景下的计算核心模块提供刚性防护、规整安装位以及定向散热通道，适配车间、设备控制柜、户外一体化机柜这类存在振动、粉尘、温变幅度大的使用环境。从结构设计来看，整体采用弯折一体的钣金成型思路，主体承托底板为整板裁切后四边弯折形成围边，减少拼接焊缝带来的结构强度短板，底板平面度控制在安装公差范围内，保证CPU主板、散热模块安装后不会出现翘曲应力。

　　前端面板预留了标准轴流风扇的安装位，通风孔采用阵列式格栅开孔，开孔率经过平衡计算，既保证通风量满足CPU满负载运行时的散热需求，又不会因为开孔过大降低面板的抗形变能力，面板侧边做了折边压筋处理，提升薄钣金的整体刚性，避免安装风扇后长期振动产生共振异响。后端的安装支架做了多组条形调节孔，适配不同长度的计算主板固定位，支架上的U型避让槽是为了预留外接IO接口、供电线缆的走线空间，避免安装时线缆被钣金边缘割破绝缘层，所有钣金边缘都做了去毛刺翻边处理，符合电气设备安装的安全规范。

　　安装边界方面，整体深度适配标准19英寸机柜的单元安装深度，宽度匹配单槽位工控板卡的安装间距，侧边的固定耳预留了机柜立柱的安装孔位，可以直接固定在机柜的横向立柱上，不需要额外加装转换支架。壳体的侧边预留了硬盘扩展位、内存模块的操作避让空间，不需要完全拆下壳体就可以完成存储、内存模块的更换维护，降低现场运维的操作难度。设计过程中针对钣金折弯的止裂槽做了专门处理，在所有弯折内角位置预留了标准止裂口，避免折弯时出现材料撕裂、圆角不均的问题，表面采用黑色哑光喷塑处理，既提升钣金的防锈抗腐蚀能力，也避免工业环境下的反光干扰运维人员操作。壳体上的标识区域采用激光蚀刻工艺，不会因为长期擦拭、粉尘附着出现标识脱落的问题，方便运维人员快速识别设备槽位。

　　从实际使用的角度出发，这类壳体的承重冗余做了充足预留，除了承载CPU主板本身的重量，还可以支撑额外加装的散热模块、扩展卡、固态存储组件，不会因为长期承重出现底板下凹变形的问题。走线空间的预留也充分考虑了工业现场的布线需求，底板与侧边围边的间隙可以容纳供电线、信号线的规整绑扎，避免线缆杂乱堆积影响散热风道。散热风道采用前进后出的直通风路设计，前端风扇吸入的冷空气可以直接扫过CPU散热片、主板供电模块等发热区域，从后端支架的开孔排出，没有多余的风道弯折，减少风阻带来的风量损耗，即使在40摄氏度的机柜内部环境下，也能保证CPU运行在额定温度区间内。安装孔位的公差按照IT12级精度控制，和标准机柜立柱、通用工控主板的孔位完全匹配，现场安装时不需要二次打孔修正，降低安装工时。所有可拆卸的固定点位都采用了通用规格的螺丝孔，不需要特殊工具就可以完成拆装，适配工业现场的常规运维工具配置。
