废塑料破碎熔融制砖一体化处理设备

　　在固废资源化处理的中小型作业场景中，这类集成破碎与熔融功能的塑料处理设备，主要面向零散废塑料的就地转化需求，解决传统废塑料回收流程中转运成本高、分拣后需多设备转序加工的痛点，可直接将收集到的硬质、软质混合废塑料加工为可用于路面铺设、步道铺装的塑料沙复合砖坯，适配乡镇小型回收站、建材加工个体户、园区固废临时处理点的作业需求，无需搭建长流程生产线，单台设备即可完成从废塑料入料到熔融混料出料的核心工序。

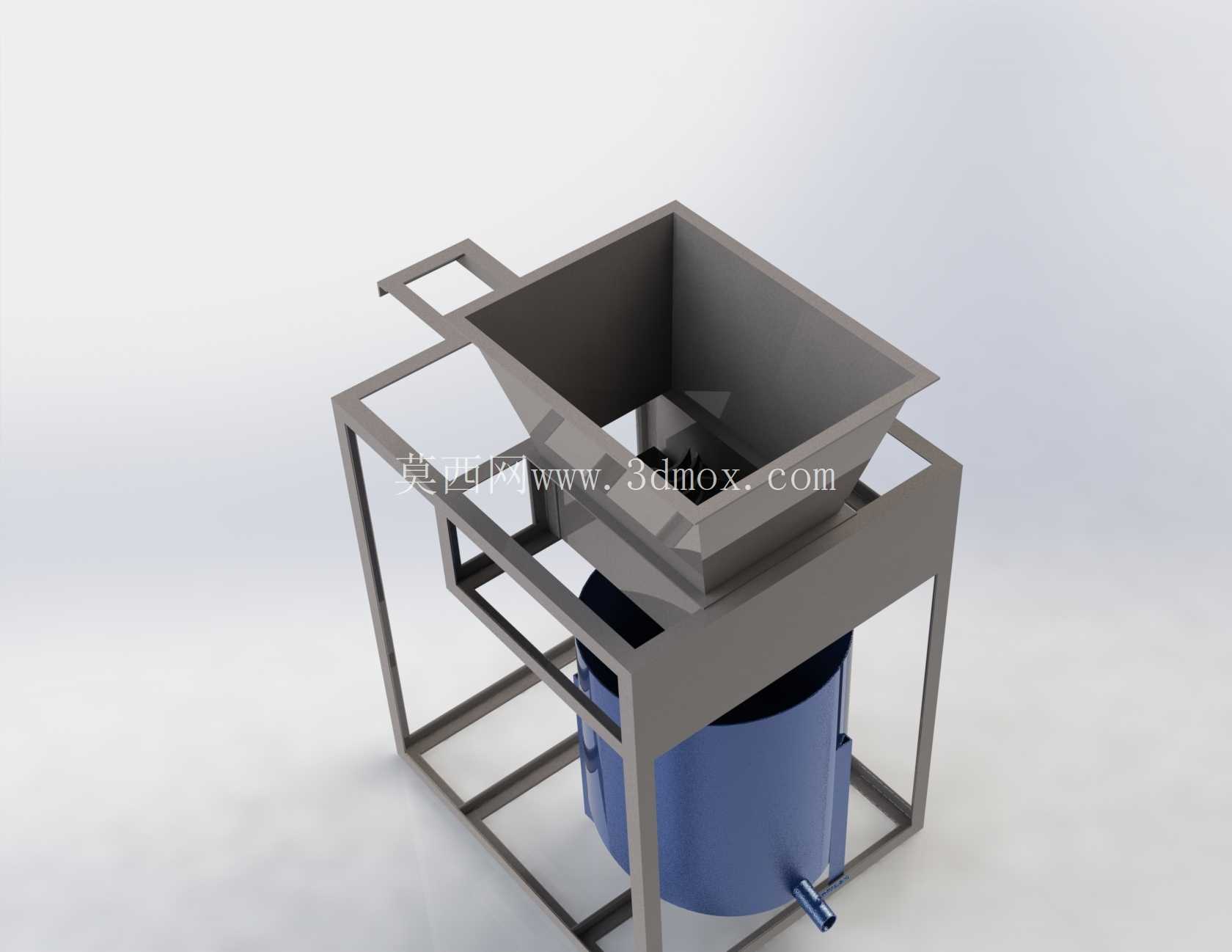

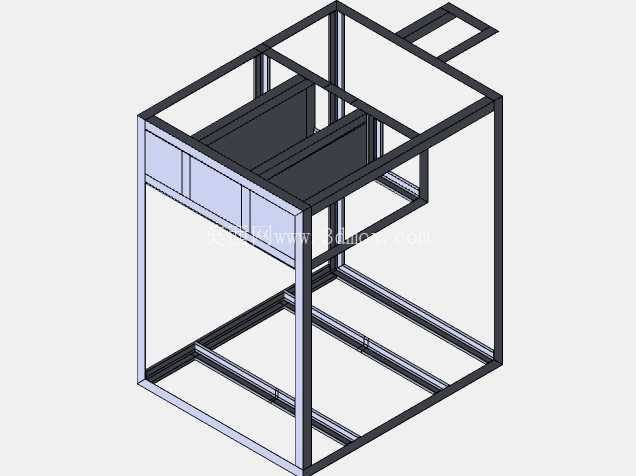

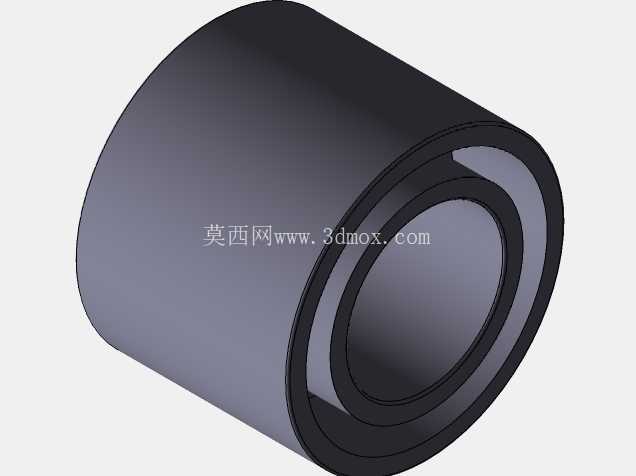

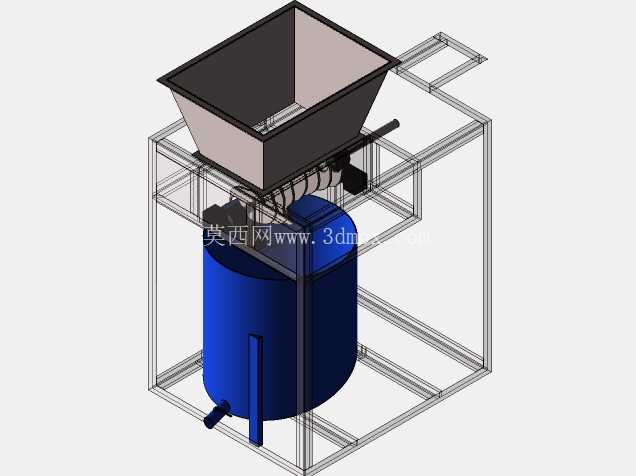

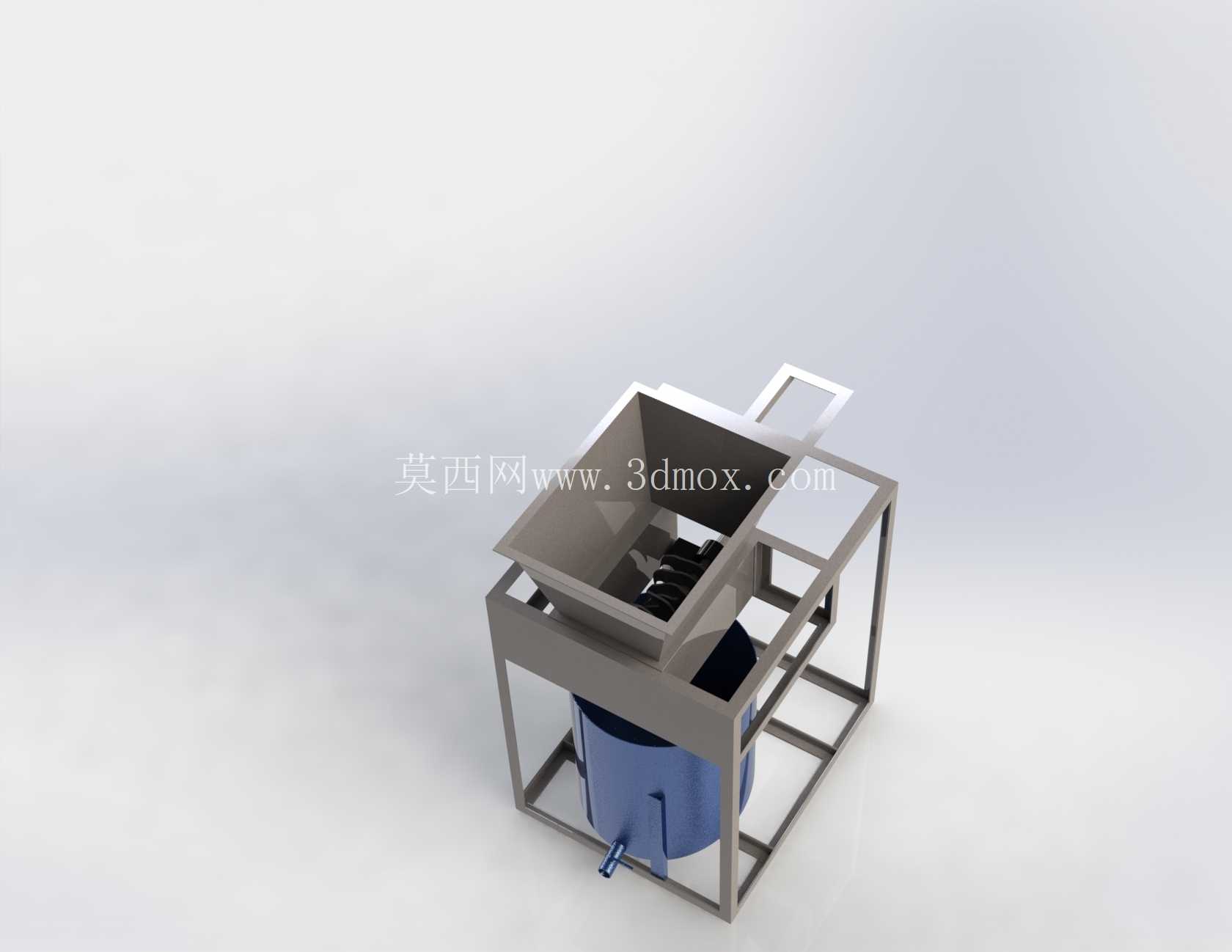

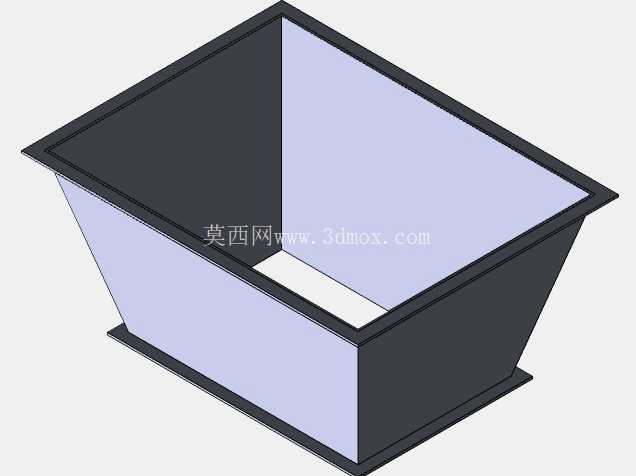

　　设备整体采用方管焊接的框架式承载结构，上层为破碎作业腔，倾斜设置的进料口可适配人工投料、小型传送带辅助投料两种上料方式，进料口边缘做了外翻折边处理，避免投料过程中废塑料碎屑飞溅，破碎腔内的刀组采用交错排布的动刀配合定刀结构，可对厚度不超过5mm的热塑性塑料进行剪切破碎，破碎后的塑料颗粒粒径控制在5-15mm区间，直接通过腔底的落料口进入下层的熔融搅拌腔。下层熔融搅拌腔采用桶式结构，外侧预留加热组件的安装位，可根据作业场景选配电加热、燃气加热两种加热模式，腔体内置搅拌桨叶，在塑料逐步熔融的过程中同步完成与沙料的混合搅拌，搅拌轴的密封结构采用填料密封配合骨架油封的双重形式，避免熔融态塑料泄漏，腔体底部设置倾斜出料口，配合插板阀控制出料流量，混合完成的熔融混合料可直接排入配套的砖模，经冷却定型后即为成品塑料沙路面砖。

　　从设计逻辑来看，该设备将破碎、熔融两道核心工序做了上下层叠的布局，大幅压缩了设备的整体占地面积，整机安装边界控制在长1200mm、宽800mm、高1500mm区间，无需做特殊的地基处理，仅需将框架底部的四个支脚调平即可固定作业，设备总重量控制在合理范围，可借助小型叉车完成场地内的转场移动，适配非固定作业点的使用需求。框架结构的设计同时预留了充足的维护操作空间，破碎腔的侧盖可通过快拆螺栓打开，方便定期检查刀组磨损情况、更换磨损的动刀片，熔融腔的外侧预留了加热元件的检修口，无需整体拆解腔体即可完成加热管、温控探头的更换作业。

　　设备的动力布局上，破碎刀组的驱动电机安装在框架后侧的电机安装位，通过皮带轮传动连接破碎主轴，可根据处理物料的硬度选配不同功率的驱动电机，搅拌桨的驱动电机安装在熔融腔的顶部，采用直连式传动减少传动损耗，整体传动结构做了半封闭的防护罩设计，避免作业过程中杂物卷入传动部件。在实际作业过程中，该设备的处理节奏可通过投料速度、加热温度、搅拌转速三个参数灵活调整，针对不同熔点的热塑性塑料，可将熔融腔温度调整在160-220摄氏度区间，配合每分钟30转的搅拌转速，保证塑料完全熔融的同时与沙料均匀混合，避免出现局部过热碳化或者混合不均的问题，生产出的塑料沙路面砖具备良好的耐水、耐磨损性能，可用于厂区临时道路、乡村步道、停车场地面的铺设，实现废塑料的就地资源化转化，减少废塑料转运、填埋带来的环境压力。设备的进料口高度设置在1100mm位置，适配人工站立投料的作业高度，降低长时间投料的作业疲劳，出料口高度设置在400mm位置，可直接对接标准尺寸的砖模接料，无需额外设置提升输送结构，整体结构没有冗余的功能部件，所有结构设计均围绕核心作业流程展开，兼顾了制造成本与作业实用性，适合小规模、分散式的废塑料资源化处理场景使用。
