超紧凑型DIN导轨式工业控制计算机

　　这款超紧凑型DIN导轨控制器，核心搭载英特尔Apollo Lake Atom E3950处理器，是面向工业现场边缘计算场景打造的专用控制硬件，在离散制造产线数据采集、小型设备单机控制、楼宇自动化节点部署、智能仓储设备管控这类对安装空间有严苛限制的场景中适配性极强。不同于传统机架式工控设备的大体积设计，该设备采用无风扇被动散热架构，整机外壳通过一体化挤压铝型材散热鳍片完成热量导出，没有外露的旋转散热部件，从根源上避免了粉尘、油污环境下散热风扇积灰卡滞引发的过热故障，可在多尘、存在轻度油污的工业车间环境下长期稳定运行，无需定期拆解清理散热风道，大幅降低现场运维的工作量。

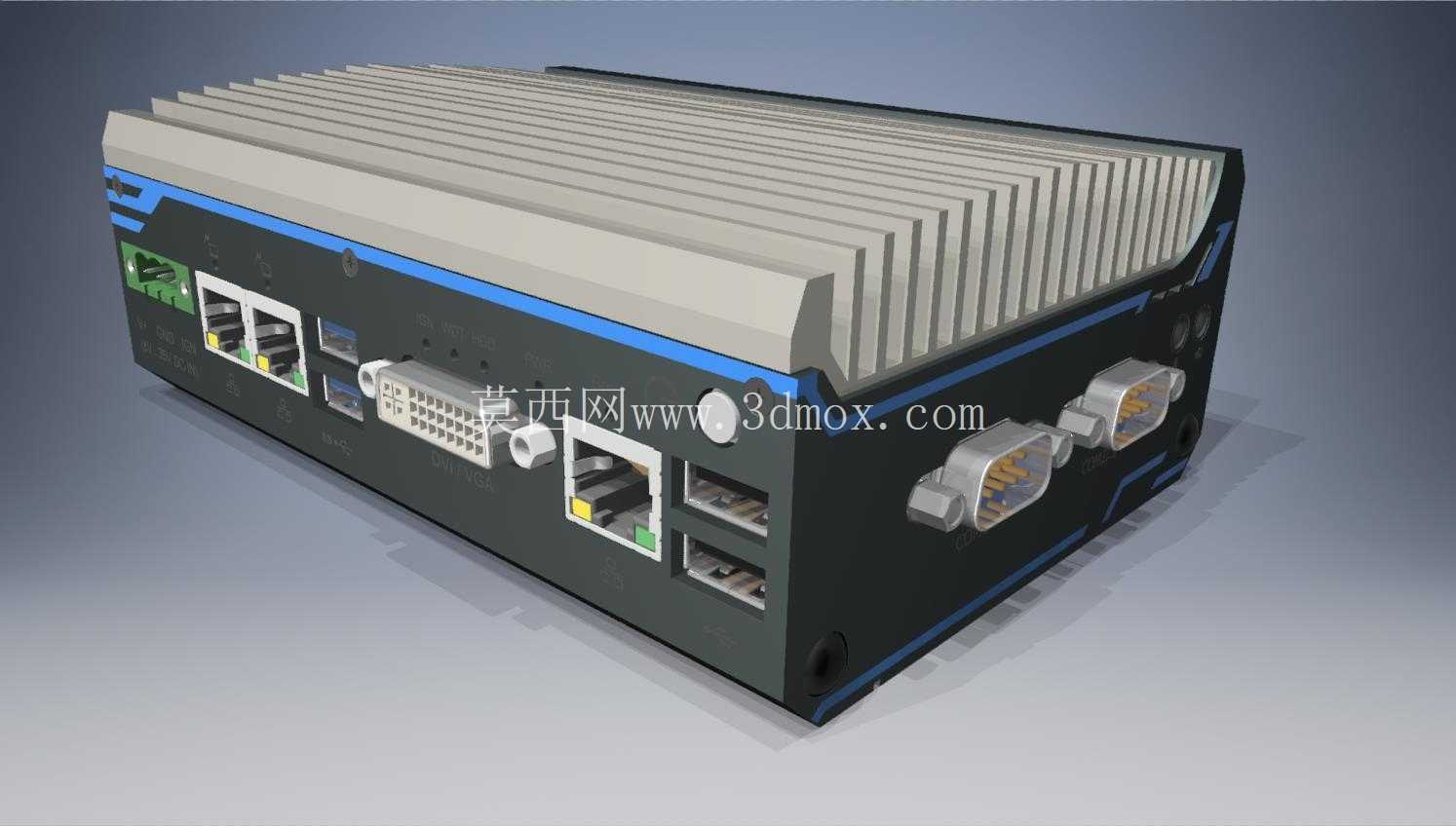

　　从接口配置来看，设备配备3路千兆以太网口，可同时对接现场PLC控制网络、上层MES数据网络、设备视觉检测子网，无需额外外接扩展交换机即可完成多网段数据的隔离传输，减少现场布线的转接节点，降低链路故障点；2路USB3.1 Gen1接口可直接连接工业相机、扫码枪、U盘等外设，满足现场数据采集、程序升级、外设扩展的实际需求，同时预留的串行通讯接口可兼容传统工业现场的RS232/485设备，解决老旧产线改造中新旧硬件的通讯对接问题，无需额外购置协议转换模块。

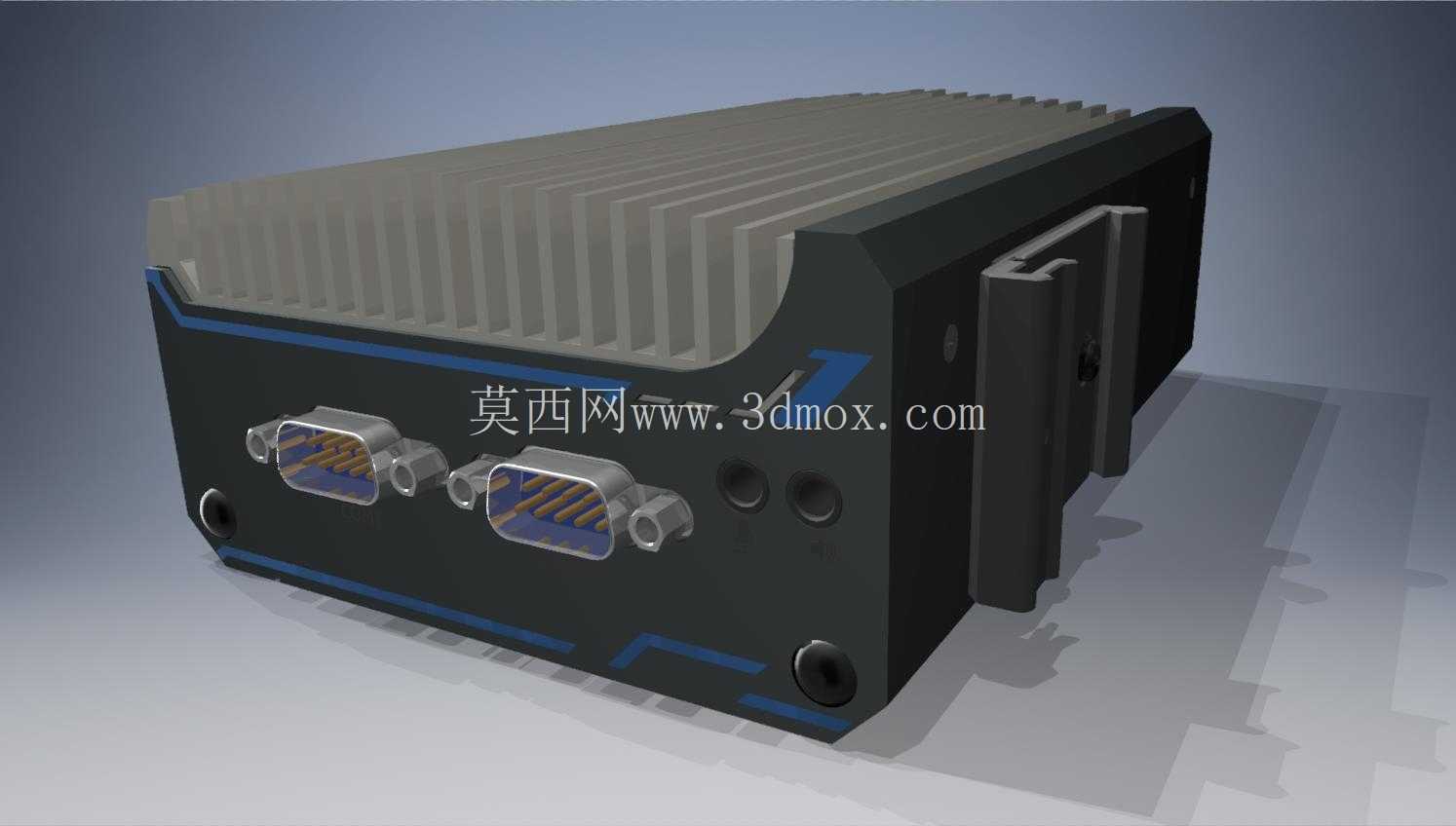

　　安装设计上，该设备严格遵循标准DIN导轨安装规范，可直接卡装在工业控制柜内的35mm标准导轨上，无需额外打孔制作安装支架，控制柜内布局时可与断路器、端子排、继电器等常规电气元件并排安装，充分利用柜内导轨的剩余空间，相比传统壁挂式工控设备可节省60%以上的柜内安装空间，尤其适合小型分布式控制站、壁挂式小型控制箱这类内部空间局促的应用场景。设备的接口全部布置在前端面板，接线、插拔外设时无需将设备从导轨上拆下，现场运维人员可直接在柜内完成线缆插拔、外设连接操作，接线完成后线缆可沿柜内线槽规整排布，不会出现线缆弯折半径不足、接口受力过大的问题。

　　结构设计层面，整机外壳采用高强度铝合金材质，边角做了圆弧过渡处理，既提升了外壳的抗冲击、抗振动性能，满足工业现场设备运输、安装过程中的防磕碰要求，也避免了尖锐边角划伤运维人员。外壳表面做了硬质阳极氧化处理，可抵御车间环境中常见的弱酸碱腐蚀、盐雾侵蚀，延长设备在复杂工况下的使用寿命。内部PCB板采用分层布局设计，发热量大的核心处理器、电源模块直接贴合在外壳散热鳍片的内侧，通过导热硅脂、导热垫将热量直接传导至外壳，热传导路径短，散热效率更高，可保证设备在-20℃到60℃的宽温环境下稳定运行，适配无空调的户外小型控制箱、北方冬季无采暖车间、南方夏季高温车间等极端温度场景。

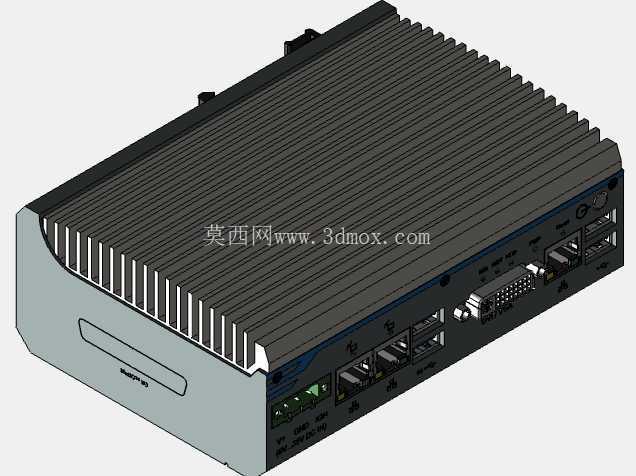

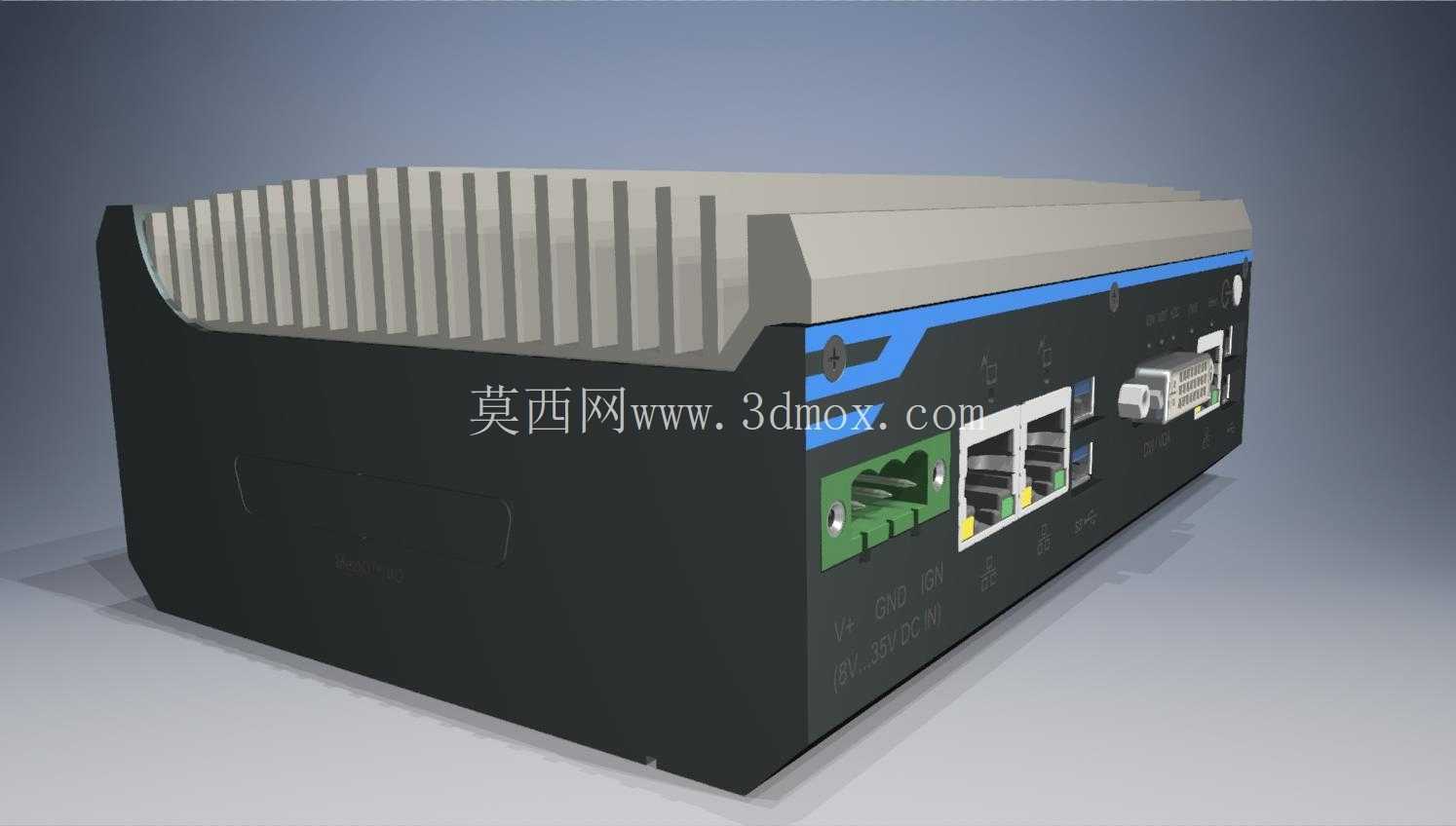

　　从建模细节来看，该三维模型完整还原了设备的所有外部结构特征，包括散热鳍片的齿距、接口的位置与尺寸、导轨卡扣的结构、面板指示灯的排布，可直接用于控制柜的三维布局布线设计，设计人员在进行电控柜三维建模时，可直接调用该模型完成柜内空间校验，提前核对接口位置与线缆走向，避免实际安装时出现设备与其他元件干涉、线缆长度不足、接口被遮挡等问题，减少现场安装的整改工作量。模型的外形尺寸严格按照实物比例还原，安装卡扣的活动行程、接口的插拔空间都做了精准还原，可用于模拟设备安装、接线的全流程操作，帮助设计人员在方案阶段就完成柜内布局的优化，提升电控系统设计的准确性。
