十六端口PoE+DIN导轨式工业交换机结构设计

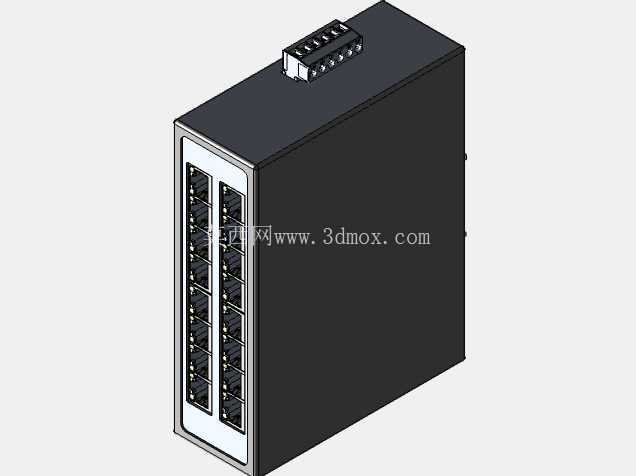

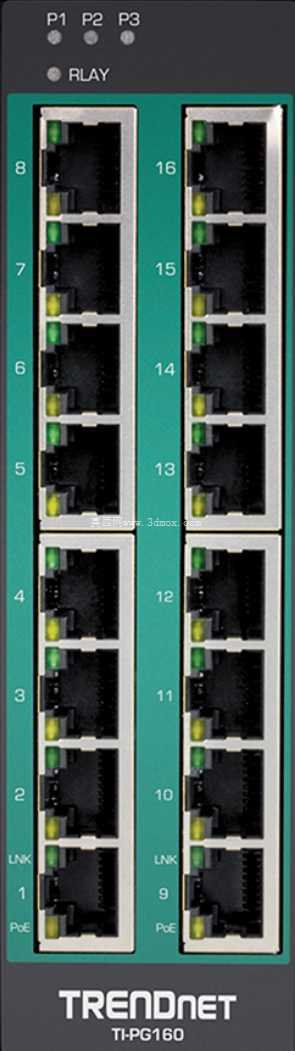

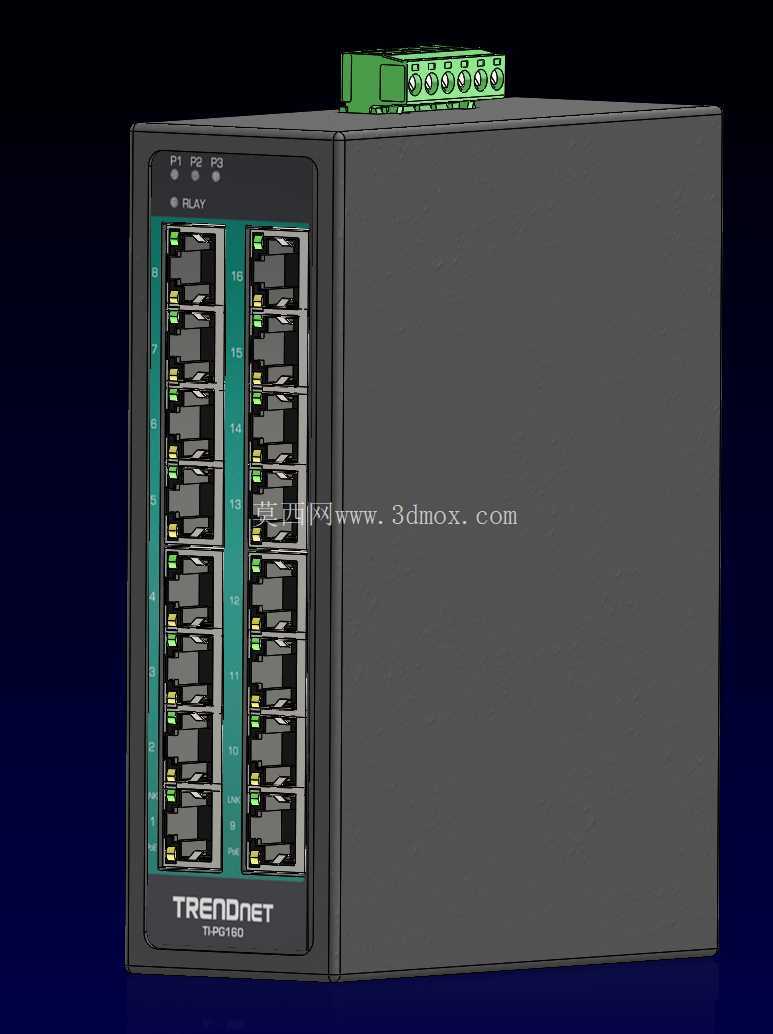

　　做工业现场网络部署的结构设计时，这类导轨式PoE交换机的三维建模需要贴合实际机柜安装的所有边界条件，不能只做外观复刻。首先要考虑工业控制柜内的安装场景，这类设备通常固定在标准35mmDIN导轨上，安装位的卡扣结构要预留足够的装配间隙，顶部的接线端子排要和柜内走线槽的位置匹配，避免接线后线缆弯折半径过小影响长期可靠性。设备正面的16个RJ45端口分两列排布，每个端口的插拔空间要预留足够，相邻端口之间的间距要满足水晶头带屏蔽壳时的插拔操作需求，不能出现插完一个端口后相邻端口手指无法伸入操作的问题。端口旁的状态指示灯布局要对应每个通道，做结构设计时要给灯板预留定位柱，避免装配后指示灯偏位，现场运维时无法快速判断端口状态。

　　从功能层面看，这款设备支持PoE+供电，单端口供电功率满足工业现场IP摄像头、无线AP、分布式IO模块的供电需求，所以壳体的散热结构设计不能忽略，两侧的散热筋要和内部PCB板的发热器件位置对应，金属壳体的壁厚要兼顾结构强度和散热效率，同时要满足工业现场的抗振动要求，壳体拼接处的卡扣和螺丝固定位要做加强筋处理，避免设备在有持续振动的生产线旁安装时出现壳体松脱。设备的外形尺寸要严格匹配标准机柜的安装单元宽度，不能超出导轨安装后相邻设备的安全间隙，深度方向要考虑柜内后门的走线空间，避免设备安装后和柜内其他布线干涉。

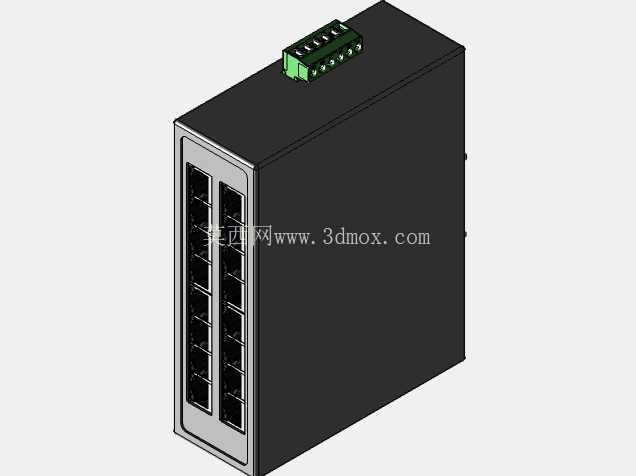

　　顶部的电源和继电器端子排要做防呆设计，建模时要还原端子的接线位间距，满足不同线径的电源线接入需求，端子旁的标识区域要预留足够的丝印空间，方便现场接线时标识回路。做三维建模时，所有端口的插拔行程、导轨卡扣的开合角度、壳体的装配公差都要按照实际五金冲压和塑胶注塑的工艺要求设定，比如壳体的折弯圆角、塑胶件的拔模斜度都要符合量产工艺要求，不能出现无法开模的结构。另外设备正面的品牌标识区域要做下沉处理，避免丝印后在安装搬运过程中被磨掉，底部的导轨锁扣要做防滑纹理，方便运维人员不用工具就能快速拆装设备。
