工业自动化拉杆式标准气缸三维结构

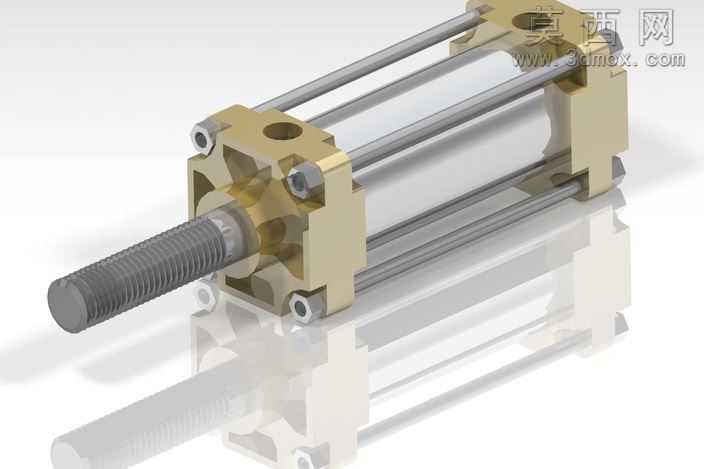

本作品为工业自动化领域常用的拉杆式标准气缸三维建模成果，建模过程严格遵循气动元件通用设计规范，完整还原了拉杆气缸的全部核心结构。建模阶段首先对气缸的整体尺寸进行参数化设定，依次完成前端盖、后端盖、缸筒、活塞杆、四组拉紧拉杆、活塞密封组件、端盖紧固螺栓、活塞杆外螺纹等结构的独立建模，各零件的尺寸配合严格遵循机械设计公差要求，确保虚拟装配后各部件无干涉错位。渲染阶段针对不同零件的材质特性进行了精细化材质赋予：前后端盖采用铸铝材质，还原了金属哑光磨砂的质感，表面做了轻微的氧化处理效果呈现暖金色金属色泽；四根拉紧拉杆采用抛光不锈钢材质，还原了镀铬金属的高反光亮面质感；缸筒采用阳极氧化铝合金材质，呈现细腻的银灰色哑光金属质感；活塞杆采用调质镀铬钢材，表面做了高光亮面处理，端部的传动螺纹做了清晰的牙型细节还原；密封件部位采用黑色丁腈橡胶材质，还原橡胶的哑光漫反射质感。模型整体采用等轴测视角进行渲染输出，搭配纯白色反光地面，通过柔和的三点布光突出各零件的结构轮廓与材质差异，清晰展现气缸的装配关系。设计思路上，该模型以工业现场常用的ISO标准拉杆气缸为原型，完整保留了气缸的安装孔位、活塞杆传动螺纹、端盖缓冲结构等实用细节，可直接用于自动化设备的虚拟装配、气动回路仿真演示、设备方案展示等场景，建模过程中对各零件做了独立分组，支持对单个零件进行拆解查看，方便使用者理解拉杆气缸的内部构造与装配逻辑，模型的结构比例完全符合实物尺寸，能够直观呈现这类气动执行元件的外观特征与结构组成。
