冲孔切边侧冲压用凸轮单元结构

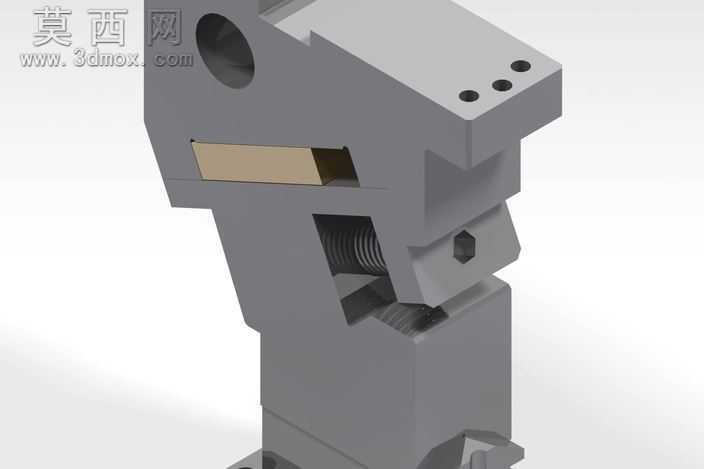

本作品为冲孔切边侧冲压工序专用的凸轮单元三维建模成果，建模过程严格遵循冲压模具的实际加工装配逻辑，以工业级三维设计软件为载体完成全参数化构建。模型整体采用模块化结构设计，将凸轮驱动、冲压执行、安装定位三大功能区块进行独立拆分建模，各部件间的装配公差完全参照冷冲压模具的行业设计标准设定，可直接用于后续的工程图导出与实际加工参考。渲染阶段采用工业机械常用的金属材质体系，主体承载结构赋予哑光灰铸铁材质，通过调整粗糙度与金属度参数还原铸铁件表面的细微磨砂质感，滑动配合的凸轮工作面与冲压执行块则赋予高硬度合金钢材材质，添加轻微的反光效果以体现精加工面的平整度，嵌装的定位块采用黄铜材质，通过暖色调金属质感区分不同功能部件，提升模型的结构辨识度。结构设计上，该凸轮单元采用斜楔式凸轮传动原理，将竖直方向的驱动输入转化为水平方向的侧冲压输出，单元顶部设置多组定位安装孔，可直接适配不同规格的标准模架，中部开设的减重孔在保证结构刚性的前提下降低了单元整体重量，内部的螺纹调节结构可实现冲压行程的微调，端部的内六角锁紧结构可在行程调节完成后实现位置锁止，避免冲压过程中出现位移偏差。设计思路围绕冲压生产中的侧冲孔、侧切边工序痛点展开，传统侧冲结构存在装配复杂、调节难度大、维护成本高的问题，本单元将凸轮传动、冲压执行、调节锁紧功能集成于一体式模块化结构中，无需额外搭配复杂的辅助配件即可直接安装使用，各易损部件均采用快拆式结构设计，后期维护更换时无需拆解整个模架，可大幅缩短生产线的停机维护时间，模型的所有配合面均预留了合理的间隙参数，既保证了传动过程的顺畅性，又避免了长期往复运动产生的磨损卡滞问题，可广泛适配各类连续模、复合模的侧冲压工位需求。
