手动螺旋式蛤形工件夹持工装

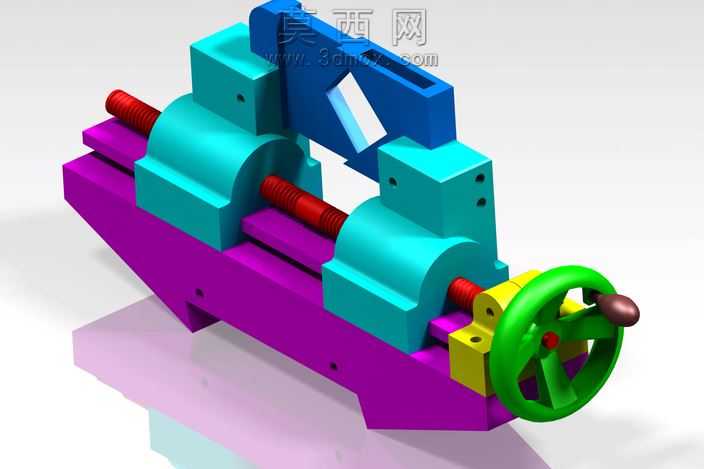

该三维模型为手动螺旋驱动的蛤形工件夹持工装，整体采用三维参数化建模方式完成，各零部件间配合关系清晰，装配逻辑符合实际机械加工工装的设计规范。建模过程中对每一处结构细节都做了精准还原：底部为一体化成型的紫色基座，基座上设置有平行导向槽，为两侧夹具体提供稳定的滑动导向支撑，基座底部做了减重与安装位设计，可适配不同工作台面的固定需求。两侧对称分布的青蓝色夹具体为蛤形抱合结构，夹具体内侧设置有弧形夹持面，可适配轴类、盘类等不同外形的工件装夹需求，夹具体与导向槽的配合面做了公差适配设计，保证滑动过程顺畅无卡滞。传动部分采用红色梯形丝杠结构，丝杠与两侧夹具体的螺纹旋向相反，转动丝杠时可驱动两侧夹具体同步相向或反向移动，实现对工件的夹紧与松脱动作，梯形丝杠具备自锁特性，夹紧后可自动保持夹持力，无需额外锁紧机构。操作端设置有亮绿色手轮，手轮上配有棕色防滑摇柄，符合人体工程学设计，操作人员转动摇柄即可轻松完成夹紧操作，手轮与丝杠的连接部位做了定位销与轴肩固定结构，保证传动过程无松动。模型渲染阶段针对不同零部件赋予了差异化的材质表现：基座与夹具体采用哑光工程塑料质感的材质，清晰展示结构轮廓；丝杠部分赋予金属光泽材质，体现传动部件的金属属性；手轮部分采用亮面硬质塑料材质，突出操作部件的视觉辨识度。整体设计思路围绕手动工装的实用性展开，摒弃了复杂的动力结构，依靠纯机械螺旋传动实现可靠夹持，结构紧凑、操作便捷，可作为机械加工教学演示模型、小型工位装夹工装的设计参考，各零部件均可独立拆解，能够清晰展示螺旋夹紧机构的工作原理，帮助理解手动夹紧工装的传动逻辑与结构设计要点。
