多组带轮传动绳驱双缸动力引擎结构

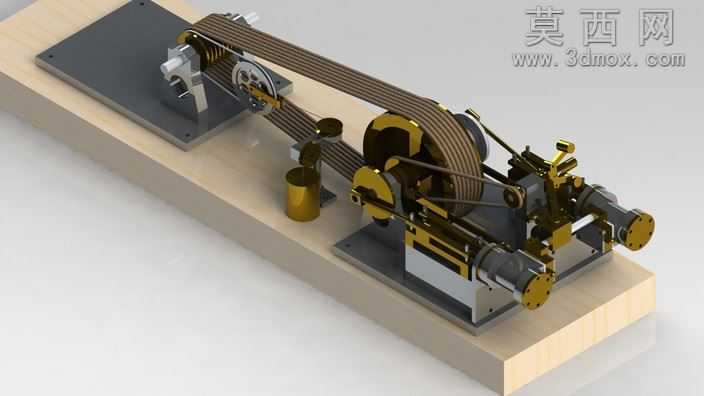

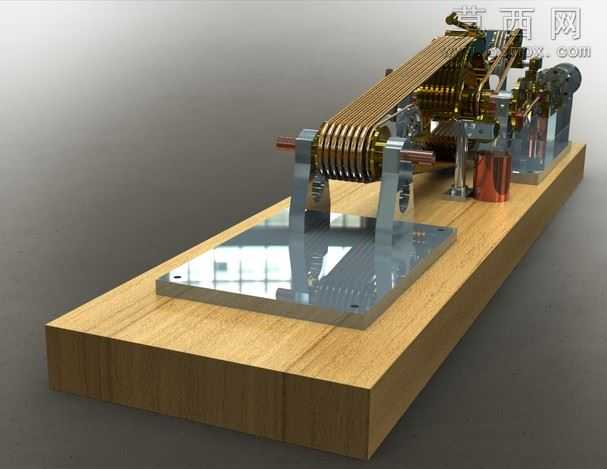

本作品为绳驱动引擎三维建模作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先从安装基座开始绘制，采用长方体木质基座作为整机承载平台，分别绘制前后两组金属安装立板，通过定位孔与基座完成装配约束，保证各传动部件的同轴度与安装精度。传动系统部分，首先绘制主动带轮组，采用多槽轮结构匹配多根纤维传动绳，依次搭建张紧轮、导向轮组，通过装配约束保证传动绳的张紧角度与传动路径合理，避免传动过程中出现跳绳、打滑问题。动力输出端采用双缸卧式布局，分别绘制缸体、活塞、连杆、曲轴等核心部件，通过配合约束实现活塞往复运动与曲轴旋转运动的转换关系，绳轮组的输出轴与曲轴输入端通过联轴器完成动力衔接，还原绳驱传动将旋转动力输入、转换为活塞往复运动的完整机械逻辑。渲染阶段采用KeyShot完成材质与场景搭建，基座赋予浅原木色哑光木质材质，还原实木底座的纹理质感；金属安装板、缸体、曲轴等结构件赋予哑光灰铸铁材质，搭配边缘做旧的金属磨损效果，提升机械真实感；传动绳赋予深棕色编织纤维材质，还原纤维绳的编织纹理与哑光质感；操纵手柄、紧固件等小部件分别赋予抛光黄铜、镀锌钢材质，通过不同金属材质的质感区分，突出不同部件的功能差异。场景搭建采用柔和的顶光搭配侧方补光，避免金属部件出现过强反光，同时通过阴影效果突出各部件的装配层次，清晰展示绳驱传动的完整路径与双缸引擎的结构布局。设计过程中重点验证了绳轮传动的传动比匹配关系，调整了张紧轮的安装位置，保证传动绳在全传动路径上的包角符合传动要求，同时对双缸的曲柄相位角进行参数化调整，保证动力输出的平顺性，所有部件均保留完整建模参数，可直接用于传动原理演示、机械结构教学等场景。
