Cembre端子预隔离管1.5平方适配8mm

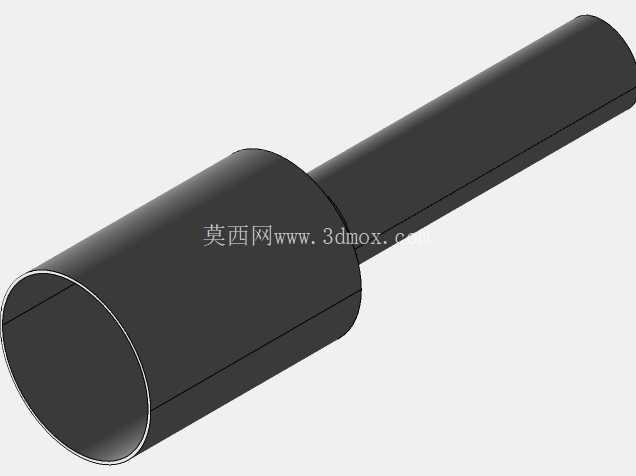

　　从结构设计上看，该部件采用一体化的阶梯轴式外形，一端为大直径的绝缘防护段，另一端为小直径的导线插入导向段，大直径段的内径刚好容纳剥除绝缘层后的1.5平方多股铜丝整束插入，管壁厚度经过压接变形量校核，压接后不会出现管壁开裂、铜丝外露的问题，同时大直径段的端面做了圆角过渡处理，压接完成后可以和导线原有绝缘层形成平滑衔接，避免尖锐棱边割伤导线绝缘层。小直径导向段的长度经过实际装配验证，插入对应规格的Cembre品牌端子压接腔时，刚好可以抵达压接腔的定位台阶，保证压接位置的准确性，不会出现压接偏位、导线插入深度不足的问题。在低压电气柜布线、工业控制设备内部接线、轨道交通车载电气装配这类对接线可靠性要求极高的场景里，导线端部的预处理质量直接决定了整条线路的长期运行稳定性，多股铜芯导线剥除绝缘层后，若没有对应的端接部件约束，铜丝容易在端子压接过程中出现散丝、断丝问题，后期运行时受振动、温度变化影响还可能出现接触电阻增大、局部打火的隐患，这类预隔离管正是针对1.5平方毫米截面积的多股铜导线设计的端接预处理部件，适配的压接后外径边界为8mm，刚好匹配对应规格冷压端子的压接腔尺寸。

　　实际选型使用时，需要注意该部件的安装边界：大直径段的外径尺寸要和端子尾部的绝缘护套内径匹配，避免出现护套无法套入或者间隙过大失去防护作用的问题，整体长度要满足电气间隙的要求，在相邻接线端子间距较小的接线排上使用时，不会因为部件过长导致相邻端子之间的电气距离不足。设计建模过程中，需要重点关注几个关键尺寸的公差控制：首先是内孔直径的公差，要保证1.5平方多股铜丝可以顺利插入，同时又不会因为间隙过大导致压接后铜丝与管壁之间出现松动，其次是大小直径段的同轴度，若同轴度偏差过大，压接时会出现单边受力过大的问题，导致管壁压溃或者压接不牢，另外是端面的垂直度，若大直径段端面倾斜，和导线绝缘层贴合时会出现局部缝隙，无法起到完整的防护作用。

　　在实际生产线的装配流程里，这类预隔离管通常是和冷压端子配套使用，导线剥线长度要严格匹配该部件的内孔深度，剥线过长会导致铜丝露出管外，剥线过短则会导致部分带绝缘层的导线进入管内，影响压接后的导电性能，压接时要选用对应规格的压接钳模口，模口的压接深度要经过试模验证，保证压接后该部件的外壁变形均匀，拉拔力符合电气连接的标准要求。不同于普通的裸端子压接工艺，增加该预隔离管的接线方式，在高振动的工业场景下，比如风电设备内部接线、工程机械车载电气接线，能大幅降低导线断丝、接触不良的故障率，因为该部件的管壁可以均匀分散压接力，避免铜丝直接被压接模口挤压出现应力集中的问题，同时大直径段的延伸部分可以对导线绝缘层的剥切位置形成应力释放，避免导线在长期弯折过程中从剥线位置断裂。

　　建模时的细节处理上，管壁的内外表面都做了光滑处理，没有尖锐的凸起或者毛刺，避免穿线时刮伤铜丝或者导线绝缘层，大小直径段的过渡位置做了圆弧过渡，避免应力集中导致压接时过渡位置出现开裂，整体的外形尺寸经过实际样品测绘验证，和市售的同规格Cembre端子预隔离管的安装尺寸完全匹配，可以直接用于电气布线的三维装配仿真，验证接线过程中的干涉问题，比如在电气柜的三维布线设计中，导入该模型后可以准确模拟接线后端子部位的实际外形尺寸，提前排查接线后和线槽、相邻元器件之间的干涉问题，减少现场装配时的整改工作量。
