壁挂式可调节高度轻量化电脑桌结构设计

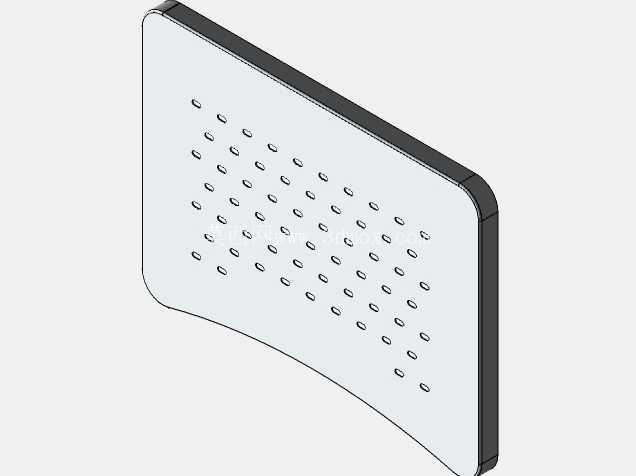

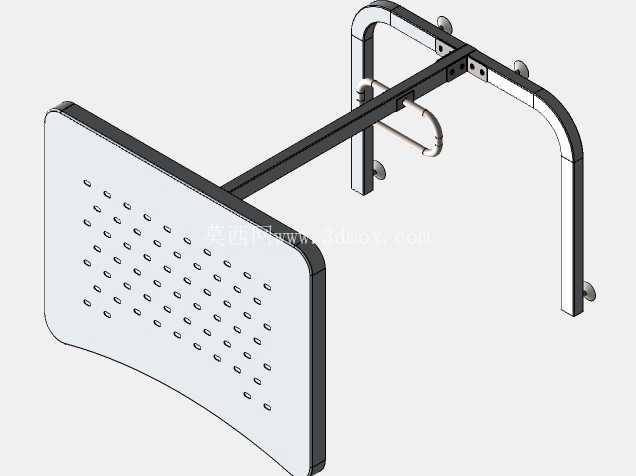

　　这款壁挂安装的桌具结构，核心面向狭小空间的办公、工位操作场景设计，常见于工业车间操作工位、紧凑型居家办公区、宿舍墙面、设备旁临时操作点位等无法落地放置常规桌具的区域，不需要占用地面空间，依托墙面承载完成固定，适配墙面有平整安装面、地面空间局促的使用需求。从结构功能来看，整套桌体分为桌面承载模块、壁挂支撑臂模块、高度调节锁止模块三个核心部分，桌面采用带密集镂空孔的弧形面板设计，镂空结构一方面可以大幅降低整体自重，实现轻量化的设计目标，另一方面可以在放置键盘、操作终端、纸质文件时避免积液积灰，弧形边缘贴合人体操作时的手臂活动范围，减少长时间操作的磕碰风险，面板边缘做了圆角包边处理，没有尖锐棱角，符合工位操作的安全要求。

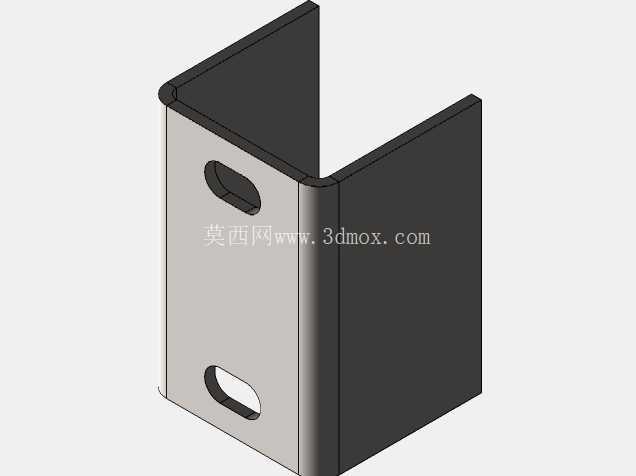

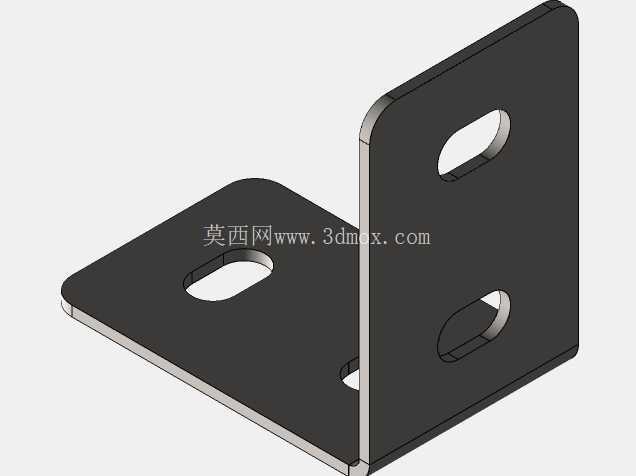

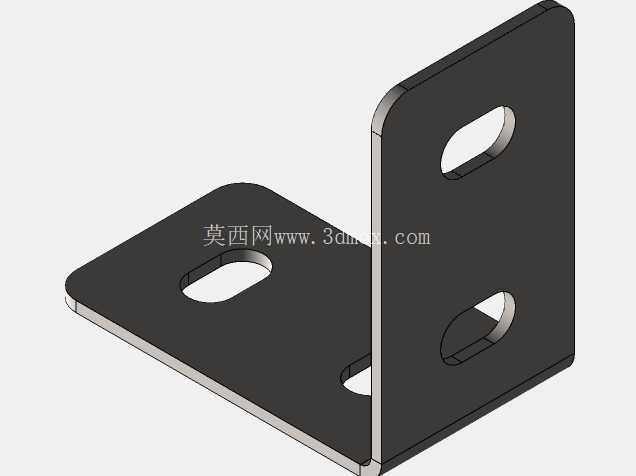

　　支撑臂采用双侧U型壁挂支架结构，支架与墙面的固定端设置了多组可调安装座，安装座上预留的长圆孔可以适配不同间距的墙面膨胀螺栓点位，降低墙面打孔的定位精度要求，支架的横向连接梁与桌面背部的连接座采用快装卡扣配合螺栓锁止的结构，不需要复杂的专用工具就可以完成桌面与支撑臂的组装，拆卸时仅需松开锁止螺栓即可分离桌面与支架，方便后期维护或者更换不同尺寸的桌面配件。高度调节功能通过支撑臂上的多档位定位孔实现，用户可以根据自身坐姿、站立操作的不同高度需求，调整桌面在支撑臂上的固定位置，锁止销穿入对应档位的定位孔后即可完成固定，调节过程不需要完全拆卸桌体，单人即可完成操作。从安装边界来看，整套桌体的墙面固定点分布在支撑臂的上下两端，共设置4个固定点位，安装时需要保证墙面的承载能力满足桌体额定载荷要求，固定点的垂直间距覆盖支撑臂的整体高度，避免出现悬臂过长导致的结构变形；桌面伸出墙面的距离经过优化，既可以满足放置常规14-27寸显示器、键盘鼠标的操作空间需求，又不会因为伸出过长导致支撑臂受力过大产生挠度变形，桌面的镂空结构同时兼顾了走线功能，显示器电源线、数据线可以直接穿过镂空孔整理到支撑臂后侧的走线槽内，避免桌面线缆杂乱影响操作。

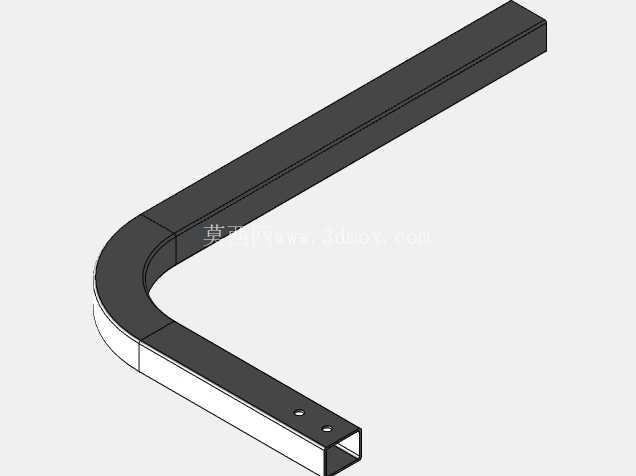

　　设计过程中优先考虑了结构的易组装性，所有连接部件都采用标准化的紧固件，没有特殊定制的异形连接件，普通用户按照装配指引即可完成整套安装，整体自重控制在较低水平，单人即可完成搬运与上墙固定，不需要额外的吊装辅助设备。支撑臂的管材采用矩形截面结构，相比同重量的圆管拥有更好的抗弯曲性能，在承受桌面额定载荷时，支架末端的形变量控制在允许范围内，不会出现桌面晃动影响操作的问题；桌面与支撑臂的连接位置设置了橡胶减震垫，既可以避免金属部件之间的硬接触产生磨损，也可以吸收操作时产生的微小震动，提升放置设备时的稳定性。在实际使用场景中，这类壁挂桌除了日常办公放置电脑外，也可以作为工业现场的设备操作终端安装台，放置工控机显示屏、操作按钮盒等部件，壁挂安装的形式可以避免地面杂物、积水对桌体及放置设备的影响，也不会阻碍地面的人员通行与物料转运，适配通道旁、设备间隙等狭窄区域的临时操作需求。整套结构没有多余的装饰性部件，所有结构设计都围绕功能实现展开，镂空桌面在降低自重的同时，也方便操作人员观察桌下的管线布置情况，支撑臂后侧预留的走线空间可以容纳多根线缆，配合扎带即可完成线缆的规整固定，避免线缆外露造成的安全隐患。

　　安装时需要注意，墙面固定膨胀螺栓的埋深需要满足承载要求，不建议安装在轻质隔墙、石膏板墙等承载能力不足的墙面上，如果必须在这类墙面安装需要额外增加背板分散载荷；高度调节档位的间距经过人体工程学优化，相邻档位的高度差适配大多数用户坐姿到站姿的操作高度切换，不需要额外增加调节结构即可满足不同身高用户的使用需求。桌体的所有金属部件都做了表面防锈处理，适配车间、阳台等存在一定湿度的使用环境，不会因为短时间的潮湿环境出现锈蚀影响结构强度，桌面面板采用耐磨材质，日常放置物品、操作摩擦不会轻易产生划痕，长期使用也能保持表面平整。
