工厂电气配套轴流散热风机结构设计

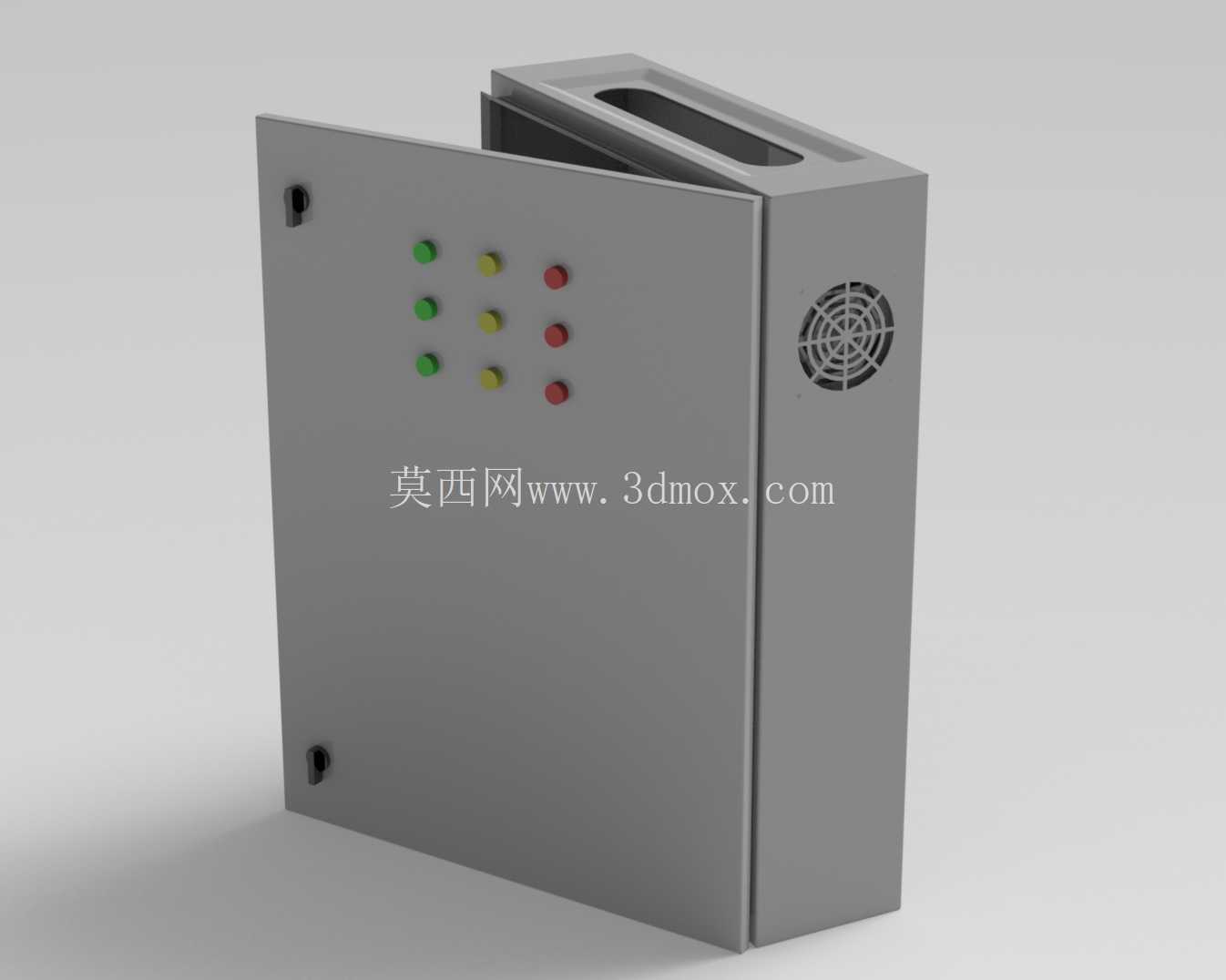

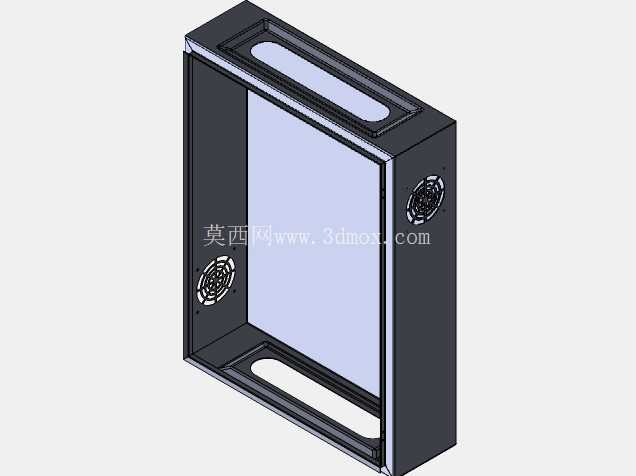

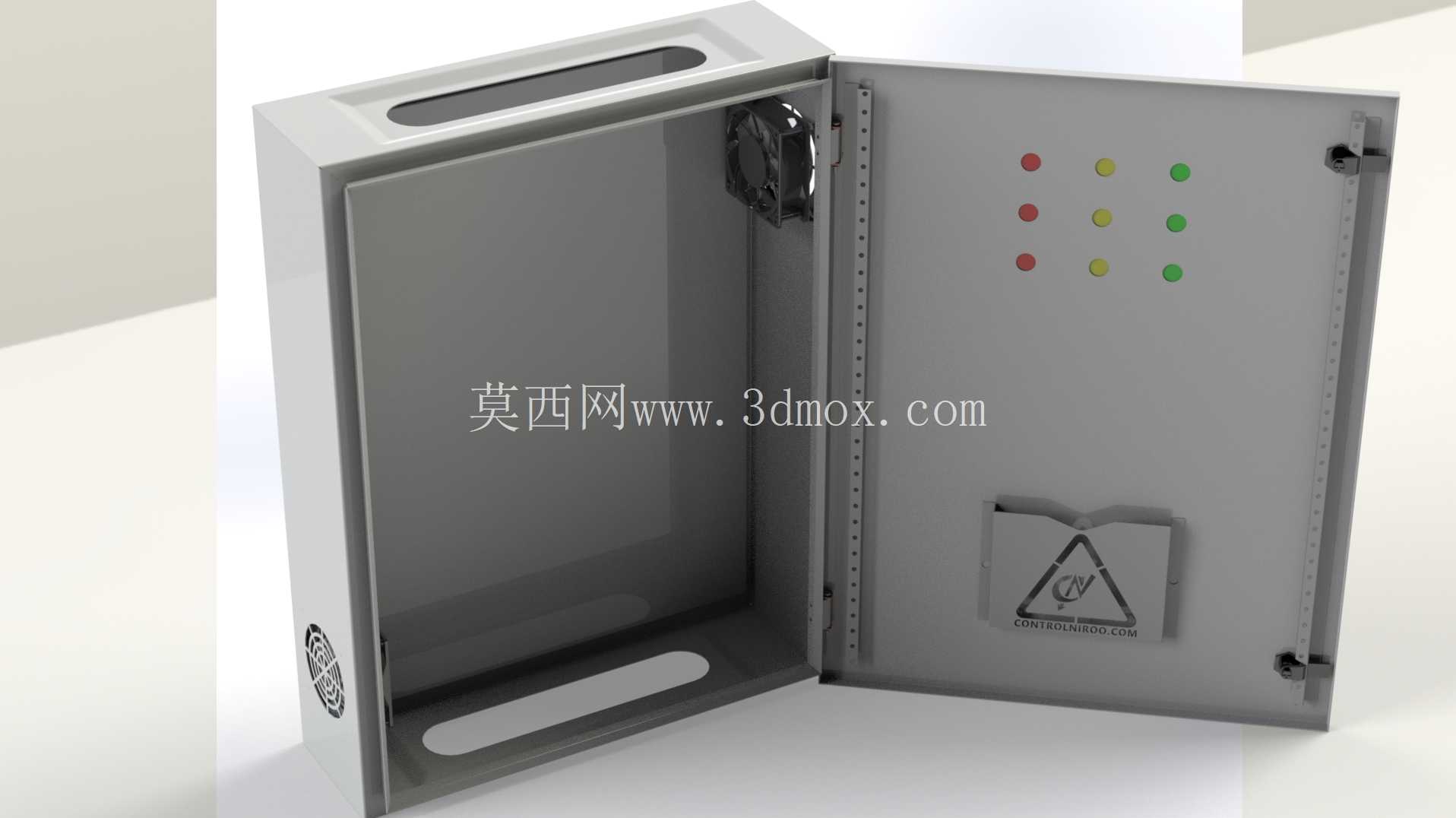

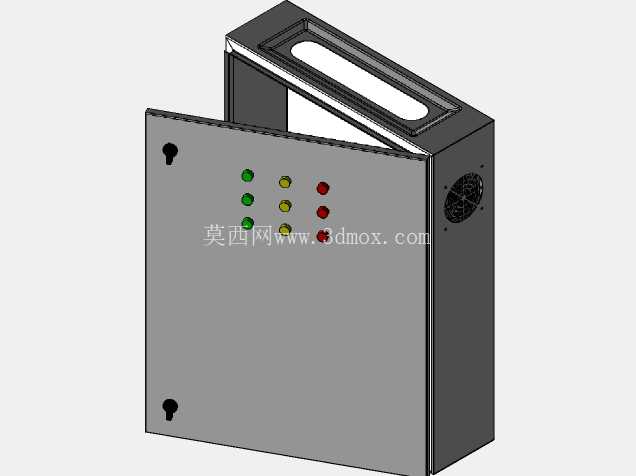

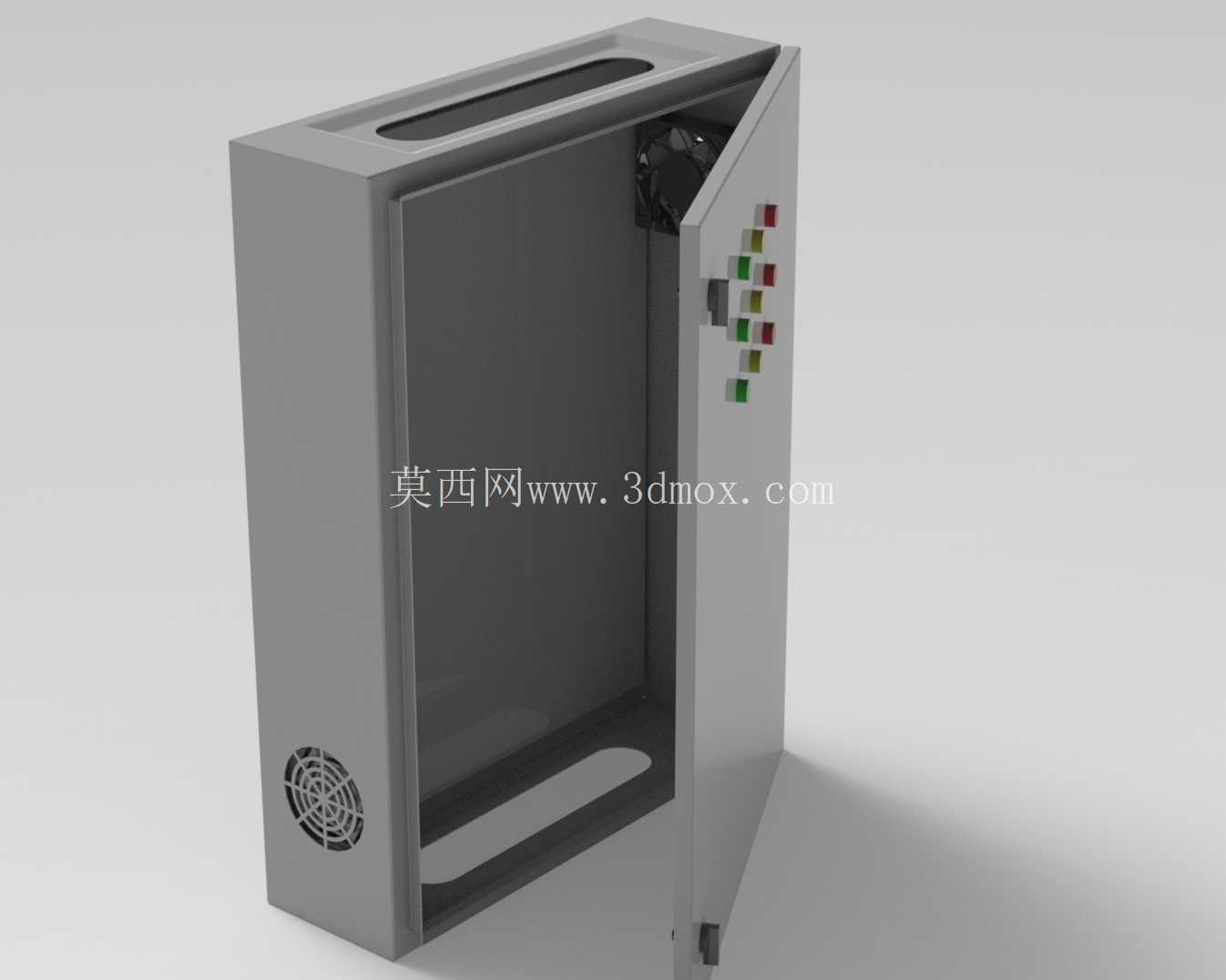

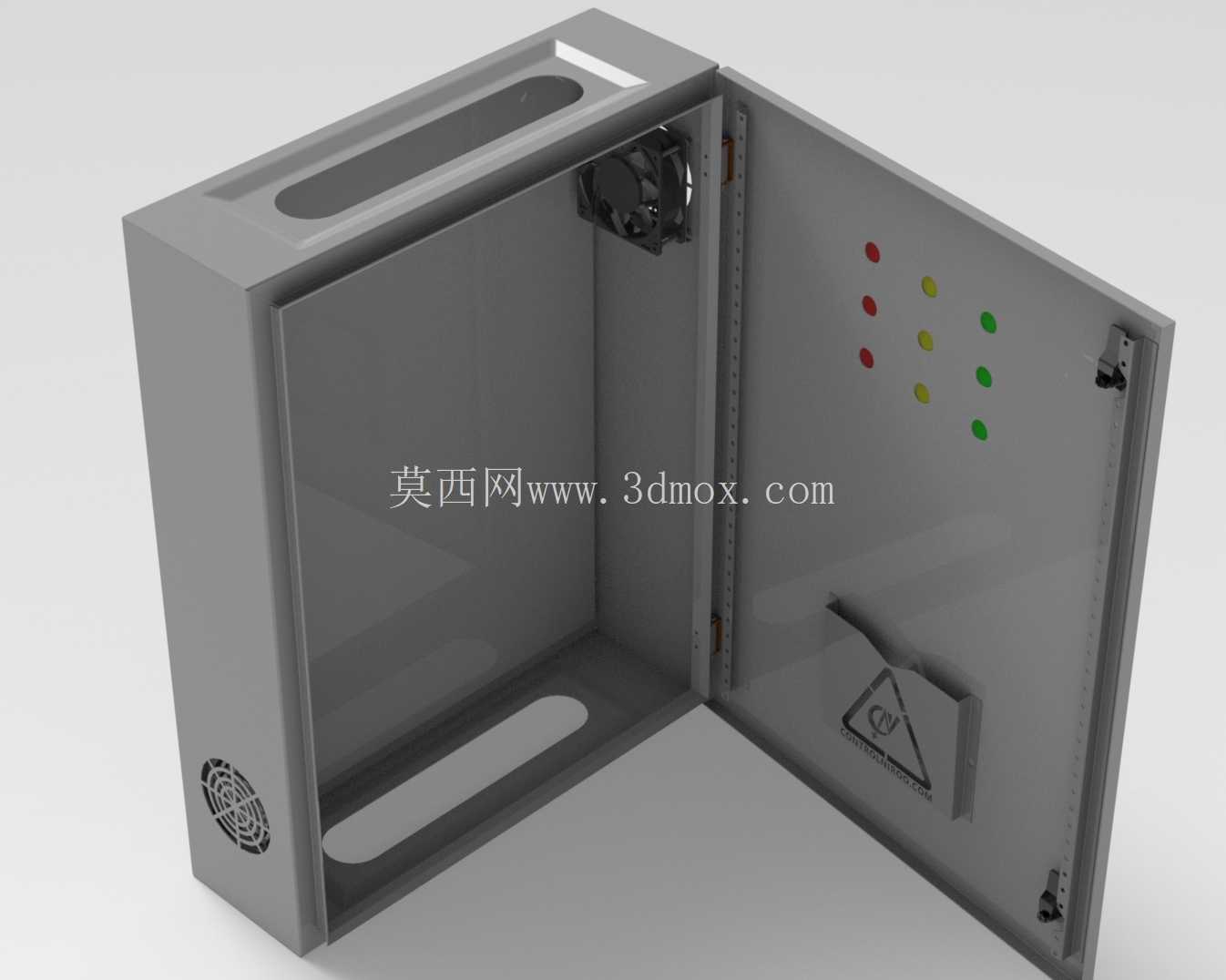

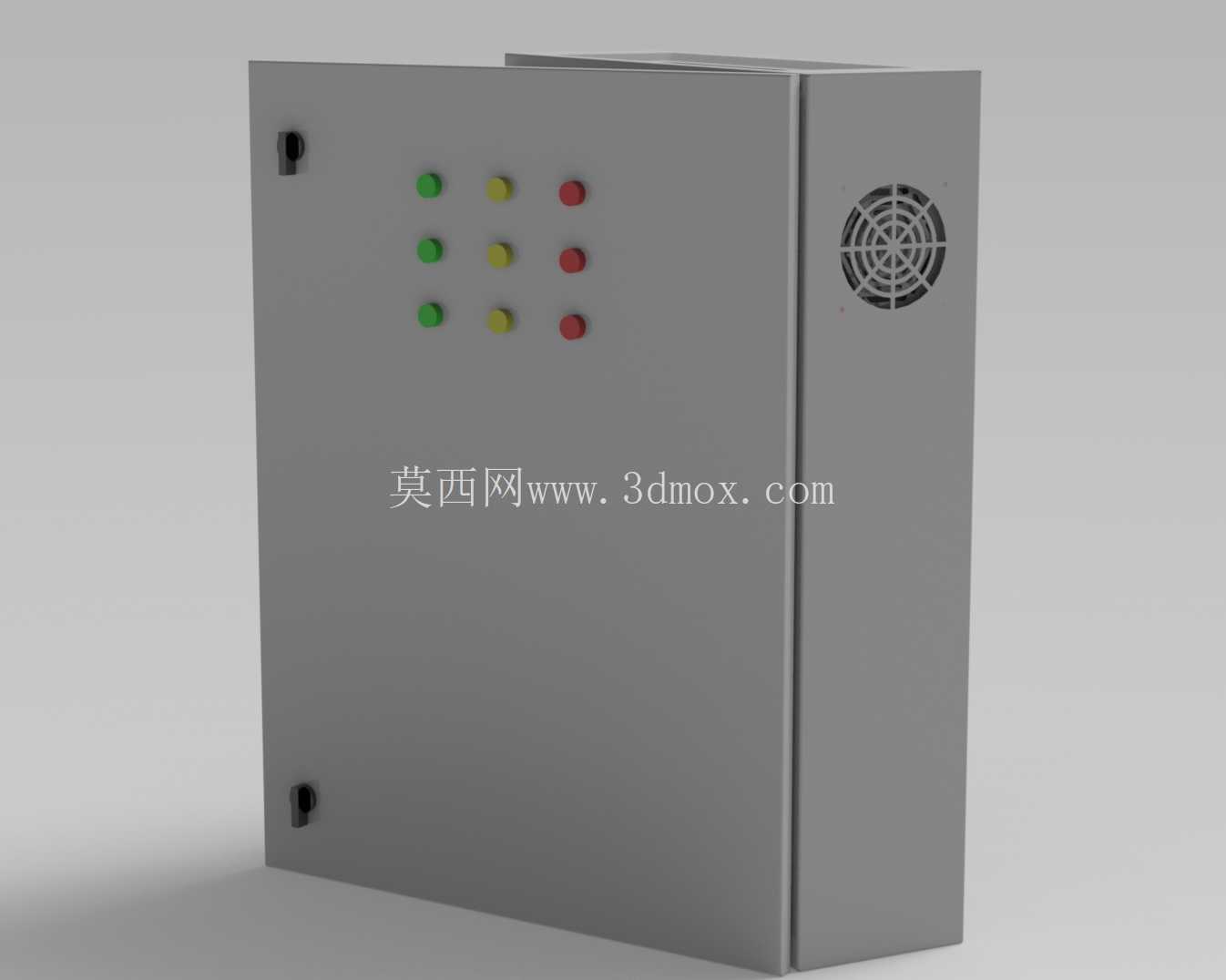

　　在工厂电气柜、电源变压器配套面板的散热系统设计中，这类轴流风机是最常用的主动散热部件，多数安装在电气面板的预留通风位，直接对柜内发热的变压器、功率器件、接线端子排进行强制对流散热，避免密闭柜内温度持续升高导致绝缘老化、器件参数漂移甚至热保护停机。从实际安装场景来看，这类风机的外框采用标准方形安装结构，四个角预留沉头安装孔，适配工厂常见的电气面板开孔尺寸，安装时不需要额外定制转接支架，直接用螺丝穿过安装孔固定在面板的预设孔位即可，外框与面板之间可以根据防护等级需求加装密封海绵条，避免粉尘、水汽从安装缝隙进入柜内。

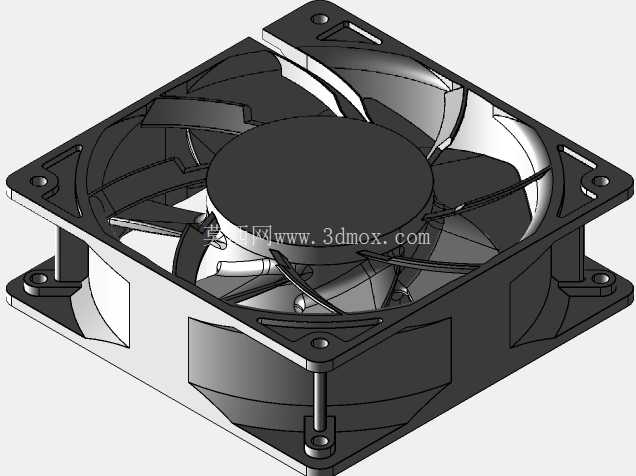

　　设计这类风机结构时，首先要考虑的是安装边界的兼容性，外框的边长尺寸严格匹配行业通用的面板安装开孔规范，厚度控制在常规电气柜的安装间隙范围内，不会出现安装后与柜内其他元器件干涉的问题。扇叶的曲面造型经过流道优化，在保证足够风量的前提下，尽可能降低运转时的气流噪音，毕竟工厂车间内虽然整体环境噪音不低，但电气柜旁如果有长期值守的工位，风机噪音过大会影响操作人员的工作状态。扇叶与中心电机毂的连接位置做了加厚处理，避免长期高速运转时扇叶根部出现应力疲劳断裂，外框的四个边角做了圆弧过渡，没有尖锐的棱角，安装作业时不会划伤操作人员的手部。

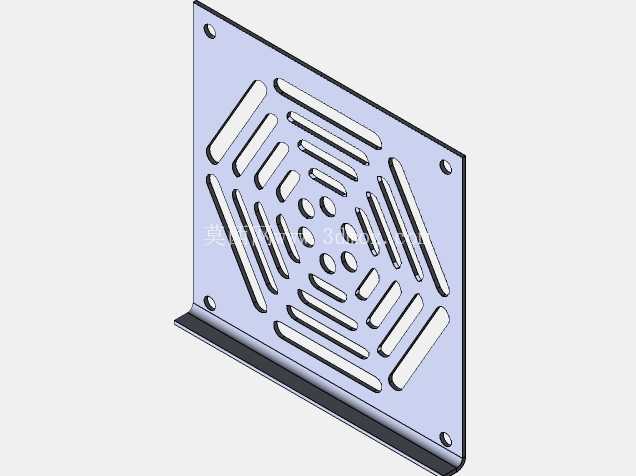

　　从功能特性来看，这类风机的气流方向为轴向直吹，进风侧可以根据需求加装防尘滤网，阻挡车间内的金属粉尘、纤维碎屑进入风机内部卡滞扇叶，出风侧可以加装防护网罩，避免检修时操作人员误触运转的扇叶造成机械伤害。外框采用金属材质冲压成型，相比塑料外框的风机，耐高温性能更好，在电气柜内长期处于40-60摄氏度的工作环境下，不会出现材质变形、老化变脆的问题，结构强度也更高，安装时拧紧螺丝不会出现外框开裂的情况。中心电机的安装位与外框之间通过多根加强筋连接，保证电机运转时的同轴度，减少扇叶转动时的径向跳动，降低运转振动，避免长期振动导致安装螺丝松动。

　　在实际选型配套时，需要根据电气柜内的总发热功率计算所需的通风量，再匹配对应尺寸的风机，这类标准方形轴流风机的尺寸覆盖了从80mm到200mm的常用规格，不同尺寸对应的风量、风压参数不同，适配不同体积的电气柜、不同发热功率的变压器配套场景。安装时要注意风机的气流方向，通常是将柜内的热空气抽出柜外，或者将外部的冷空气送入柜内，根据柜内元器件的布局选择合适的吹风方向，保证气流能够顺利流过所有发热器件的表面，带走热量。另外，风机的供电接线要预留足够的线长，接线位置要避开扇叶的转动范围，避免线缆被转动的扇叶刮破绝缘层造成短路故障。

　　从三维建模的角度来看，构建这个模型时需要重点还原外框的安装孔位尺寸、扇叶的曲面弧度、中心电机毂的外形结构，这些尺寸直接关系到后续做面板开孔设计、安装干涉检查时的准确性。建模时可以先绘制外框的方形轮廓，拉伸得到外框的主体结构，再切除四个角的安装沉孔，之后绘制扇叶的截面草图，通过曲面放样得到单个扇叶的造型，再圆周阵列得到所有扇叶，最后构建中心电机毂的结构，将各个部分装配到一起，检查各个部件之间的配合间隙，保证扇叶转动时不会与外框、加强筋发生干涉。模型的细节处还要还原外框上的定位缺口、加强筋的厚度这些结构特征，方便后续做工程图输出时能够直接标注准确的安装尺寸，给生产加工、安装调试提供准确的参考依据。
