工业级光学检测微动传感装置结构

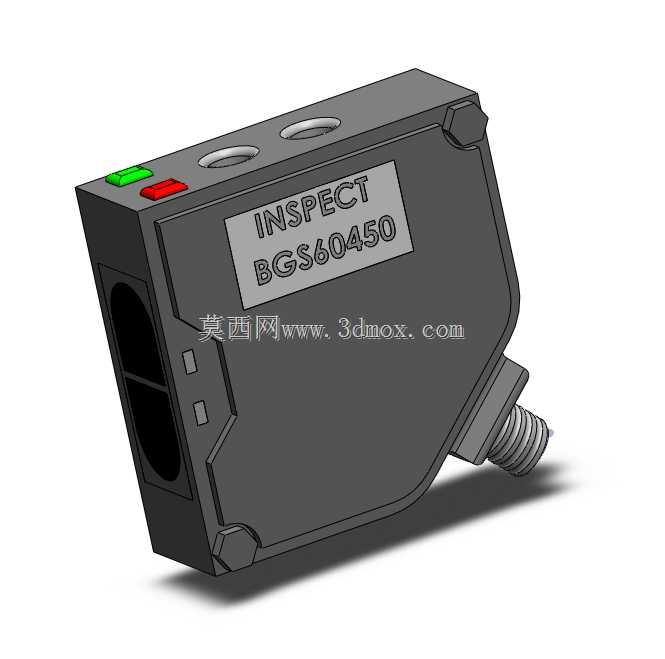

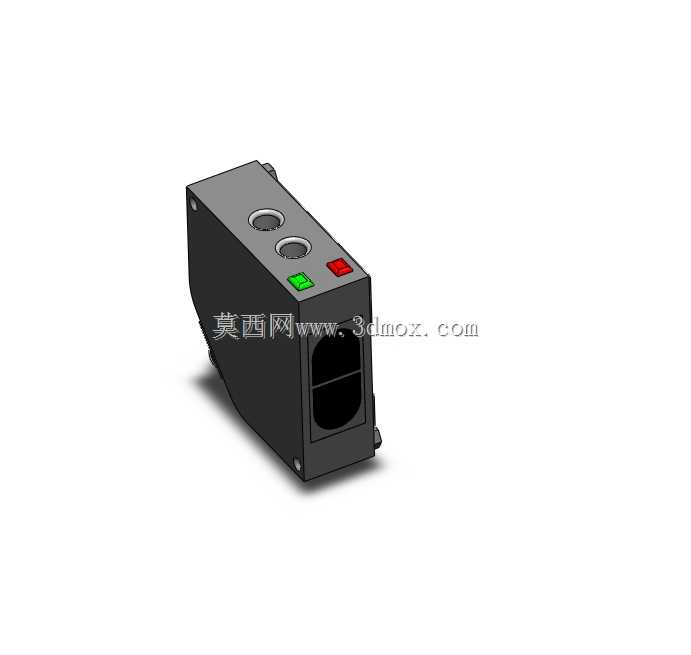

　　在离散制造的产线工位上，这类光学微动传感装置常被布置在物料输送路径旁、工装夹具定位端、装配工序的到位检测点位，替代传统接触式行程开关完成非接触式的位置判定，尤其适配那些不允许检测头触碰工件表面的精密装配场景，比如3C电子零部件的上料定位、光伏组件的输送到位触发、小型五金件的分拣计数环节，能避免接触式检测长期摩擦带来的精度损耗与工件表面划伤问题。从功能逻辑上看，这款装置集成了光信号发射、回波接收、阈值判断、信号输出四个核心模块，前端的光学窗口负责发射调制红外光，当被检测物体进入设定的检测距离范围内，接收端捕捉到足够强度的反射光信号后，内部电路会快速完成电平翻转，输出开关量信号给后端的PLC或者工控板，响应延迟控制在毫秒级，完全能匹配高速产线的节拍要求，顶部的两个调节孔分别对应检测距离校准与输出模式切换，现场调试时用小号一字螺丝刀就能完成参数微调，不需要额外连接调试软件，适配车间现场快速换线的需求。

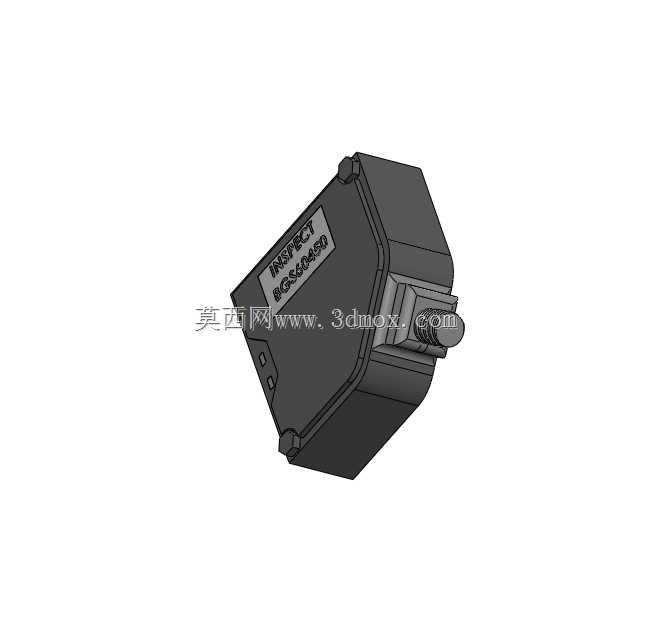

　　做结构设计的时候，首先考虑的是工业现场的复杂工况，外壳采用了高强度的工程塑料一体注塑成型，边角做了加厚的防撞筋设计，侧面的安装固定端预留了标准的M3螺纹孔，既可以通过侧面的螺纹孔配合L型安装支架固定在铝型材机架上，也能通过底部的定位柱嵌入工装板的预留槽位完成安装，安装时的水平调节余量有±5°，能抵消现场安装支架的加工误差，出线端采用了带锁紧结构的航空插头样式，线缆拉扯时不会出现内部接线松脱的问题，防护等级能达到IP65，车间里的切削液飞溅、粉尘附着都不会影响内部光学元件的正常工作。

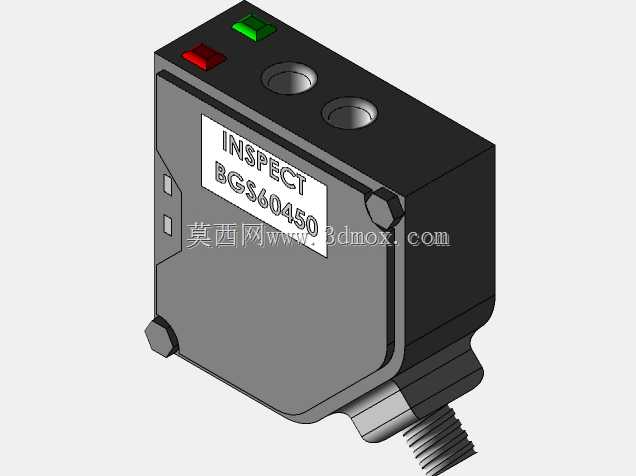

　　外形尺寸上，主体部分的长宽高控制在45mm×30mm×20mm的区间内，不会占用过多的安装空间，前端光学窗口的检测视场角做了收窄设计，能避免相邻工位的其他传感器产生光信号串扰，顶部的红绿两个状态指示灯分别对应电源接通与信号触发状态，现场运维人员站在一米外就能快速判断传感器的工作状态，不需要凑近看微小的状态标识。设计过程中特意把内部的电路板做了悬空固定，电路板和外壳之间预留了1mm的缓冲间隙，设备运行时的持续振动不会导致电路板上的贴片元件虚焊，光学透镜和发射接收管的同轴度公差控制在0.02mm以内，保证检测距离的一致性，同一批次的产品检测距离误差不会超过±2%，不需要每个传感器单独做校准就能直接替换使用。在实际选型适配的时候，要注意安装位置要避开强直射光的照射区域，虽然内部电路做了光调制抗干扰设计，但长期的强光直射还是会加速光学透镜的老化，安装面的平面度要控制在0.1mm以内，不然锁紧安装螺丝的时候会导致外壳变形，挤压内部的光学元件导致检测精度偏移，和被检测物体的对向角度不要超过15°，不然反射光的强度会大幅衰减，容易出现漏触发的问题。

　　这类传感装置相比传统的机械式微动开关，没有机械触点的磨损问题，正常工况下的使用寿命能达到机械式开关的十倍以上，不需要定期做触点维护，在长期连续运行的自动化产线上能大幅减少运维的停机时间，针对不同颜色的被检测物体，这款传感器做了背景抑制的功能优化，不管是深色的橡胶件还是高反光的金属件，只要在设定的检测距离范围内，都能稳定触发信号，不会因为物体表面的反光率差异出现误判，这也是这类BGS系列光学传感器相比普通光电开关的核心优势，在物料颜色混杂的分拣工位上，不需要额外调整灵敏度就能适配不同材质的工件检测需求。
