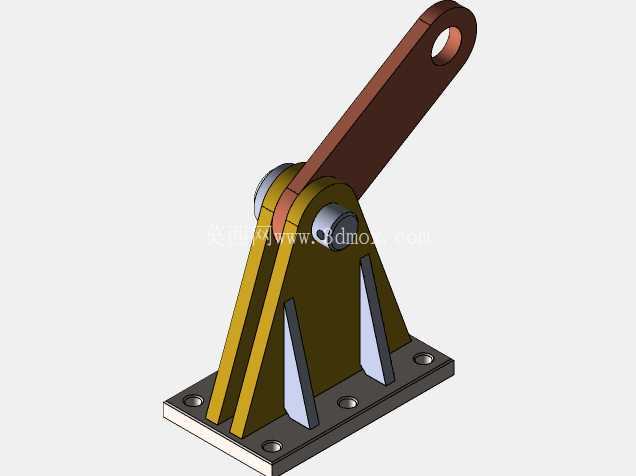

铰接式带加强筋杠杆摇臂支撑结构

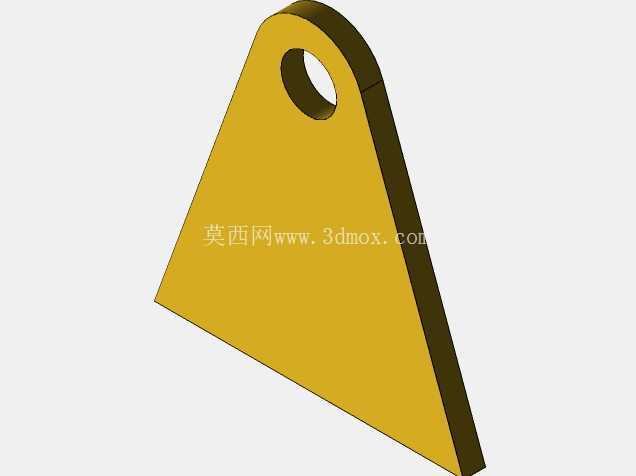

　　这类铰接摇臂支撑结构常出现在需要往复摆动传力的工业场景中，比如流体管路的调压执行端、小型工装的压紧机构、输送线的挡料摆臂部位，核心作用是把直线驱动的力转化为定角度的摆动输出，同时承担摆动过程中的径向与轴向载荷，避免驱动部件直接承受侧向力造成磨损。从结构细节来看，底部安装板采用矩形平板设计，四个安装孔沿板件四角对称分布，孔位预留了足够的螺栓沉头空间，安装时可通过M8或M10的内六角螺栓直接固定在设备安装基面，安装板的平面度公差控制在0.1mm以内，保证装配后不会出现额外的安装应力。两侧的立板平行度经过严格校核，两块立板之间的间隙刚好容纳摇臂的铰接端，间隙配合公差选H8/f7，既保证摇臂摆动时无卡滞，又不会出现过大的旷量影响传动精度。

　　立板与底板之间设置了三角形加强筋，每侧立板搭配两块对称布置的三角筋，筋板厚度与立板厚度保持一致，焊接或一体成型时筋板与立板、底板的连接处做了R3的圆角过渡，避免应力集中造成长期受载后焊缝开裂或者板材断裂。摇臂部分采用长条形板件结构，一端是与立板配合的铰接孔，孔内可镶嵌铜套或者滚针轴承，根据实际载荷大小选择适配的铰接副配件，轻载工况下直接采用孔轴间隙配合定期加注润滑脂即可，重载工况下加装轴承可以大幅降低铰接部位的磨损速率，延长整体结构的使用寿命；摇臂另一端设置了单连接孔，用于连接驱动部件或者执行末端，孔位中心到铰接孔中心的距离就是杠杆的力臂长度，设计时可以根据实际需要的输出力矩调整力臂长度，在驱动力不变的情况下，力臂越长输出端的摆动力矩越大，对应的摆动行程也会同步增加。

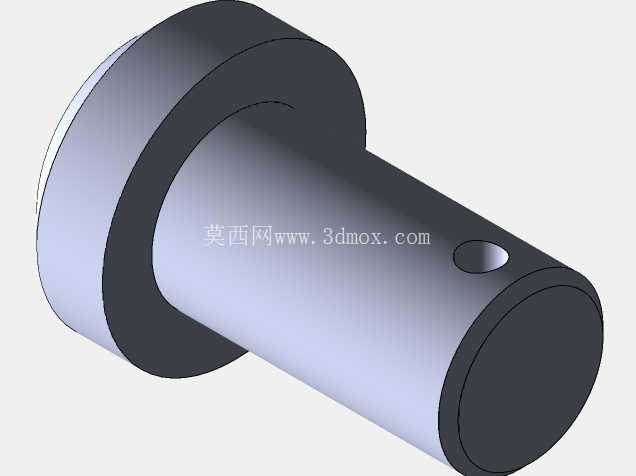

　　设计过程中首先要确认的是安装边界尺寸，底板的长宽尺寸需要匹配设备上的安装空间，避免装配时与周边其他零部件产生干涉，摇臂的摆动角度范围需要提前做运动仿真校核，确认摇臂在最大摆角位置时不会碰到下方底板或者周边的管线、结构件。铰接轴的直径选择需要根据最大受载力矩计算抗弯强度，确保在满载冲击下轴的变形量在允许范围内，不会出现弯曲卡滞的情况。立板的高度决定了铰接点的安装高度，这个高度需要匹配驱动部件的安装位置，保证驱动部件的输出方向与摇臂铰接点的运动轨迹切线方向尽可能重合，减少传动过程中的分力损耗。

　　这类结构的优势在于结构简单可靠，加工难度低，常规的板材切割、焊接或者铣削加工都可以完成制作，后期维护也十分方便，铰接部位磨损后只需要更换轴套或者铰接轴即可快速恢复使用性能，不需要整体更换整个支撑结构。在实际选型应用时，需要先核算结构需要承受的最大静载荷与冲击载荷，对应调整板材的厚度、加强筋的尺寸以及铰接轴的直径，如果应用在有腐蚀的工况环境中，还可以更换不锈钢材质或者对表面做镀锌、喷塑处理，提升结构的抗腐蚀能力。摇臂的长度也可以根据实际安装空间做灵活调整，在空间受限的场景下可以适当缩短力臂长度，搭配更大驱动力的驱动部件来满足输出力矩要求，在空间充足的场景下则可以增大力臂降低驱动部件的功率需求，平衡整体的制造成本与使用成本。
