工业控制通用数学运算模块结构设计

　　在楼宇自控、工业过程控制、暖通空调系统的现场信号调理场景中，这类通用数学运算模块承担着多通道模拟信号的运算转换职能，是现场传感层与控制层之间的核心信号处理单元。现场部署时，模块可直接安装在标准DIN导轨上，也可通过壳体自带的三个带安装孔的固定耳，用M4螺丝固定在电控箱内的安装板上，安装孔位的中心距经过适配常规电控箱布线间距设计，不会和相邻的端子排、继电器模块产生安装干涉。

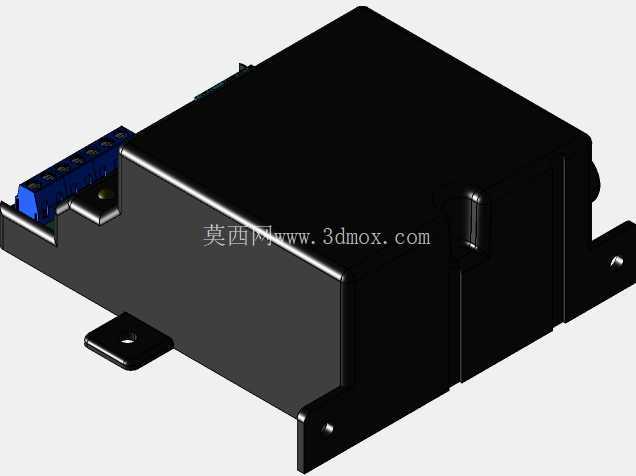

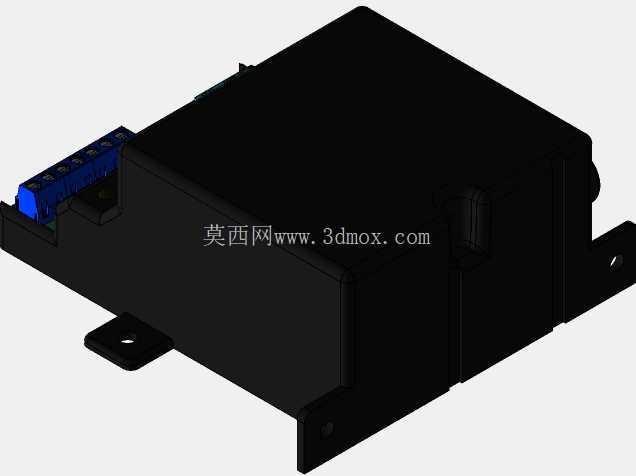

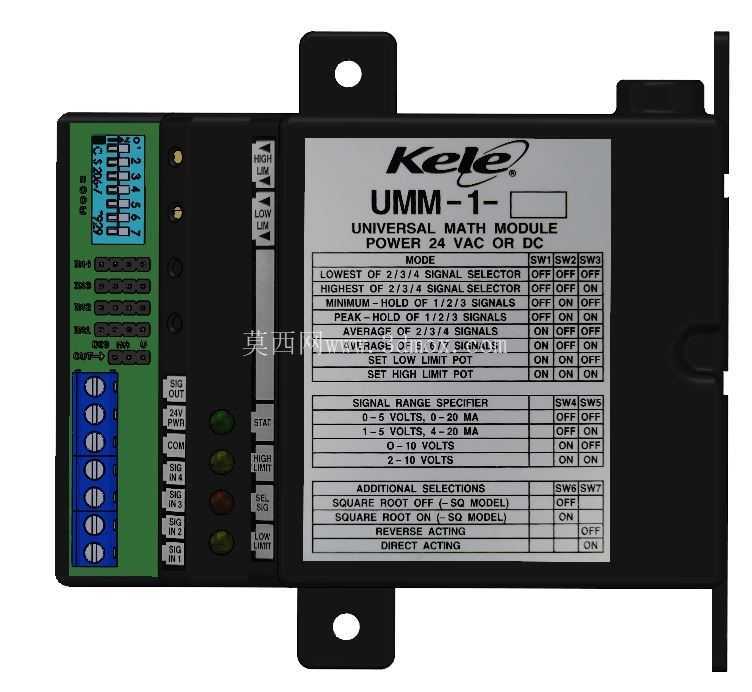

　　从结构设计来看，模块整体采用阻燃ABS黑色注塑壳体，壳体边角做了R3圆角处理，避免安装布线时划伤操作人员手部，壳体表面做了细咬纹处理，既可以减少现场灰尘附着，也能避免强光下产生反光干扰运维人员查看面板标识。正面的标签区域采用凹印设计，印刷内容包含通道定义、接线说明、参数范围，凹印结构可以避免长期使用后标签被摩擦脱落，即使在潮湿多尘的机房环境下，标识内容也能长期保持清晰可辨。

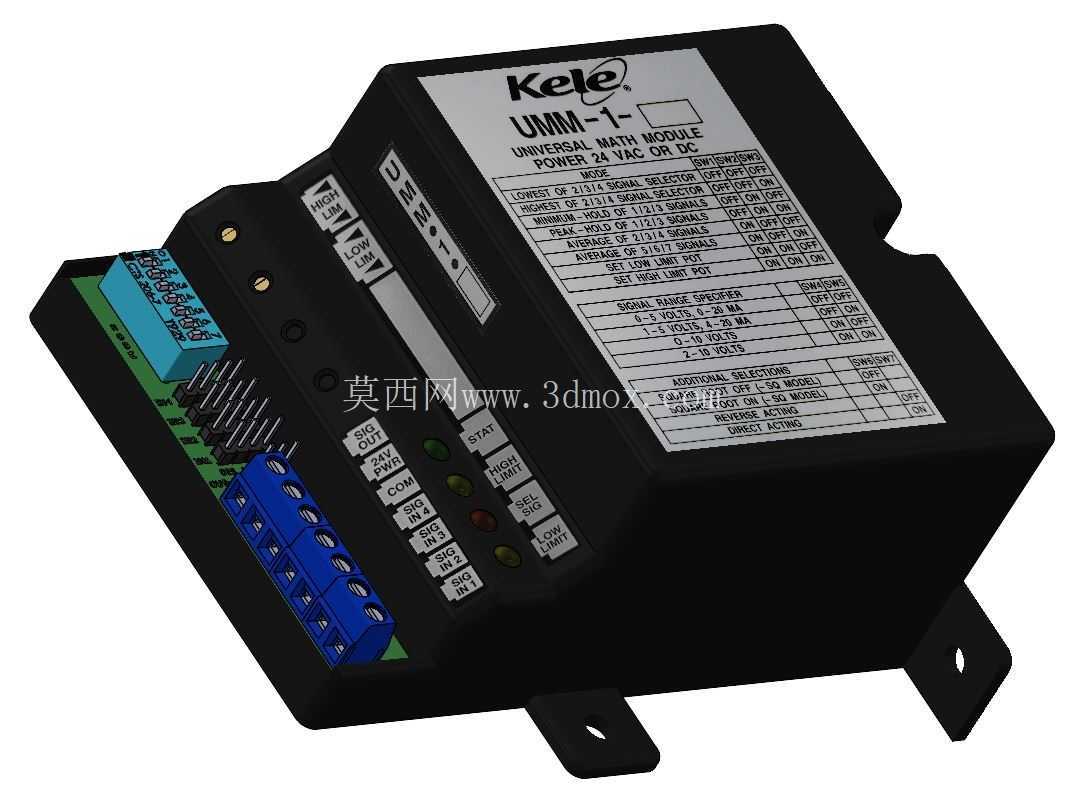

　　接口布局上，模块左侧设置了多组蓝色插拔式接线端子，端子间距为5.08mm，适配16-22AWG的多股铜芯导线，端子带有防松卡扣，插入导线后卡扣自动锁止，可承受50N的拉拔力不脱落，避免现场设备振动导致接线松脱引发信号故障。端子旁对应设置了通道状态指示灯，包括电源指示、信号输入状态、运算输出状态、故障告警四类指示灯，指示灯采用不同颜色区分，运维人员在电控箱前无需拆卸模块即可快速判断模块运行状态。模块侧面预留了扩展总线接口，可同系列模块并排安装时通过总线插针直接连接，无需额外外接通讯线，减少柜内布线工作量。

　　功能层面，该模块支持多通道模拟量信号的加减乘除、比例缩放、开方、高低限报警等运算处理，可接入现场的温度、压力、流量、湿度等各类传感器输出的标准信号，经过运算处理后输出标准控制信号给后端的控制器或执行器，无需在PLC端编写复杂的运算逻辑，可大幅降低小型控制系统的程序编写工作量。模块供电支持交直流24V宽电压输入，可适配工业现场常见的供电规格，电源输入端带有防反接、过流保护电路，即使现场接线时误将电源正负极接反，也不会烧毁模块内部电路。

　　建模过程中，对壳体的壁厚做了均匀化处理，整体壁厚保持2.5mm，符合注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷。安装耳的位置做了加厚处理，加厚至4mm，可承受安装时的螺丝锁紧力，不会出现安装耳断裂的问题。内部PCB板的固定柱位置和壳体上的定位柱一一对应，装配时PCB板可直接卡入定位柱，通过热熔柱固定，无需额外使用螺丝，减少装配工序。面板上的按钮和指示灯开孔位置和内部PCB板上的元件位置精准对齐，装配公差控制在0.2mm以内，避免出现按钮卡滞、指示灯偏位的问题。

　　现场布线时，模块的接线端子朝向柜体下方，和柜内的走线槽方向对齐，导线从走线槽引出后可直接接入端子，无需弯折过大角度，减少导线损伤的风险。模块整体宽度适配标准导轨安装的模数，并排安装时相邻模块之间预留1mm间隙，保证散热空间，模块在满负载运行时，壳体表面最高温度不超过45摄氏度，可长期连续稳定运行。模块的防护等级达到IP20，可满足常规室内电控箱内的使用要求，防止手指误触内部带电部件，同时阻挡较大颗粒的灰尘进入模块内部。
