台式机钣金CPU散热防护机箱盖结构

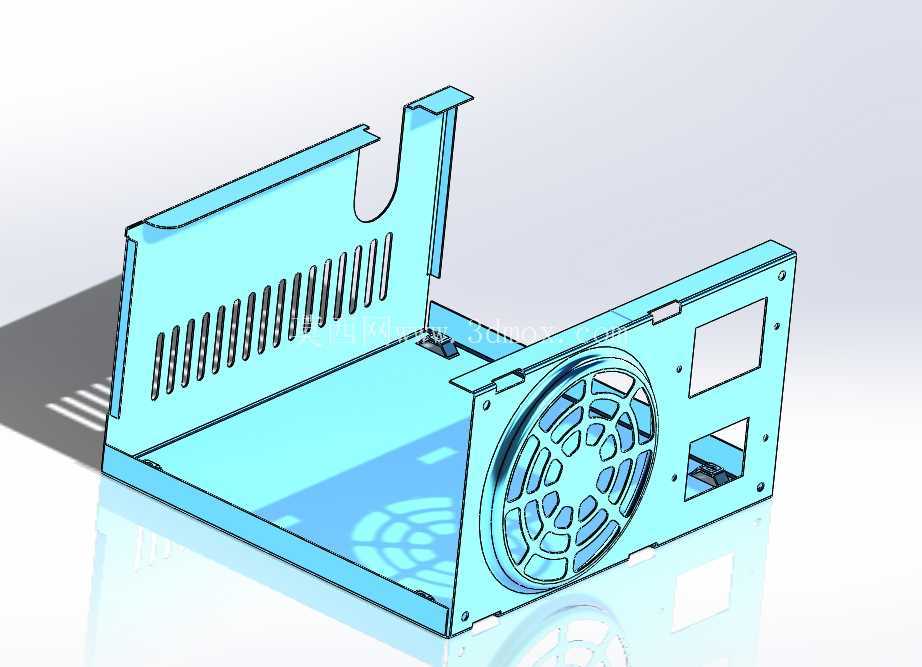

　　从结构设计逻辑来看，这个零件采用一体折弯成型的工艺思路，主体用1.2mm厚度的冷轧钢板做基材，表面做喷塑处理提升绝缘和防锈能力，侧面预留的长条形通风槽是辅助进风的通道，正对风扇安装位的格栅做了等距排布的镂空，既保证通风量满足CPU满载时的散热需求，又能阻挡大尺寸异物进入机箱内部触碰CPU散热鳍片或者主板元件。带风扇安装位的侧板上预留了两个方形开孔，是对应主板后置IO接口区域的避让位，做开孔尺寸标注时要比IO接口的实际外轮廓单边大0.5mm，避免装配时出现干涉，四个角的螺丝过孔做了沉台设计，安装后螺丝头不会突出钣金表面，保证机箱外壁的平整度。日常做桌面级计算设备结构配套时，这类钣金CPU盖是小型机箱里很常见的功能件，区别于塑料材质的CPU上盖，钣金材质的结构件兼顾了防护、散热、安装定位三个核心作用，在紧凑型ITX机箱、工业嵌入式工控机的CPU区域防护场景里应用非常广泛。很多人做这类钣金件建模时容易忽略安装边界的匹配，实际量产时这类零件的折弯边公差要控制在0.1mm以内，不然和机箱主体扣合时会出现缝隙不均、安装孔位错位的问题。

　　零件的折弯边都做了R0.8的圆角处理，避免装配时割伤操作人员，同时也能提升钣金折弯处的结构强度，减少长期使用后的形变概率。很多新手建模时会直接把通风槽做成等宽直槽，实际生产中长条形通风槽的两端要做半圆收尾，不然冲压加工时容易出现应力集中导致槽口边缘开裂，同时通风槽的排布间距要控制在8mm左右，过密会降低钣金侧板的结构强度，过疏又会影响进风效率。这个CPU盖的安装边界要匹配对应机箱的内部安装位，整体深度要和CPU散热器的高度预留至少3mm的安全间隙，避免散热器风扇转动时和钣金盖产生共振噪音，顶部的U型避让槽是对应机箱内部走线或者显卡供电线的过线位，做这个避让位时要注意边缘做翻边处理，既可以强化边缘强度，也能避免锋利的钣金边缘割伤线材绝缘层。

　　在嵌入式工控机的应用场景里，这类钣金CPU盖还会额外增加接地弹片的安装位，和机箱主体连通后实现电磁屏蔽效果，减少CPU工作时的电磁干扰对外设或者采集模块的影响，普通家用机箱的版本则可以省略这个结构，控制生产成本。做这类钣金件的展开计算时，要根据板材厚度和折弯半径准确计算折弯扣除值，1.2mm冷轧钢板90度折弯的扣除值一般取1.8mm，不然展开后的下料尺寸会出现偏差，导致折弯后整体尺寸超差。风扇安装位的格栅镂空率要控制在60%以上，保证12cm风扇的出风不受阻碍，格栅的筋条宽度统一设为3mm，既保证足够的支撑强度，也不会过多遮挡风路。

　　零件底部的折边是和机箱底板贴合的安装面，上面预留的定位凸点可以在装配时快速卡入机箱底板的定位孔，减少螺丝定位的辅助时间，提升装配效率。很多人做这类结构时会忽略钣金件的工艺缺口，在折弯交汇的位置要预留2mm宽的工艺缺口，避免折弯时出现材料挤压起鼓的问题，影响零件的外观和装配精度。实际应用中，这类钣金CPU盖不仅能起到防护CPU区域、规整内部风路的作用，还能辅助固定CPU散热器的供电线，避免线材垂落到风扇上引发故障，在紧凑型小机箱里，这种一体折弯的钣金盖比多件拼接的结构零件少了很多连接螺丝，整体刚性更好，长期使用也不会因为震动出现螺丝松动的问题。
