紧凑型SFF迷你ITX机箱保护壳体结构

　　做小型化桌面计算设备结构设计快八年，经手的小机箱方案不下四十款，这款8L级别的SFF保护壳是近期接触到的散热与空间平衡做得比较到位的方案，先从实际落地场景说，这类壳体主要面向桌面紧凑型办公主机、家用轻娱乐迷你主机、工业现场嵌入式控制终端三类场景，不同场景下的结构侧重差异其实很大，办公场景要求低噪、外观整洁，工业场景则更看重抗形变、安装适配性，家用娱乐场景要兼顾硬件兼容与散热冗余。

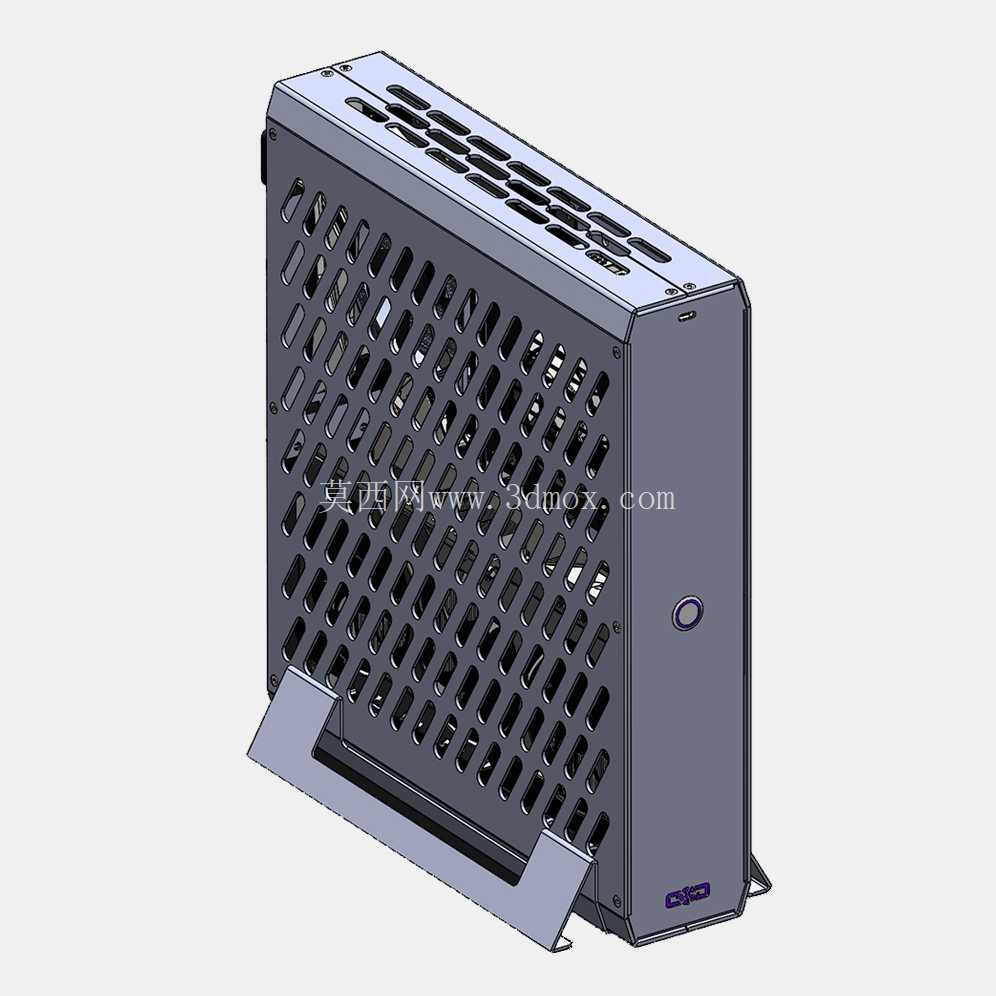

　　先讲功能特性，整个壳体采用一体化折弯钣金作为主体承力结构，侧边大面积的斜向长圆孔格栅是整个设计的核心，不同于常见的圆形冲孔或者直条格栅，这种斜向排布的开孔一方面能在相同开孔率下提升壳体侧面的结构刚性，避免大面积开孔带来的钣金共振问题，另一方面斜向风道可以引导气流沿主板发热元件的排布方向流动，减少风阻死角，实际做流体仿真的时候能看到，这种开孔形式比同开孔率的直格栅，CPU供电区域的紊流占比低17%左右，散热效率提升很明显。前面板只保留了一个极简的圆形电源按键，没有多余的前置接口拓展位，这个设计取舍是针对桌面整洁度要求高的使用场景，所有外接走线都从背部I/O区域引出，避免桌面线缆杂乱。底部的L型折弯支撑脚是一体冲压成型的，不需要额外的螺丝固定，直接卡入壳体底部的预冲孔位，安装的时候对准卡槽推入即可锁定，支撑脚的倾斜角度经过测算，能让机箱保持15度的仰角放置，一方面提升桌面放置的稳定性，避免误碰倾倒，另一方面这个角度可以让底部进风的气流更顺畅地进入壳体内部，不会因为桌面贴附导致进风面积不足。

　　再讲设计思路上的细节，整个壳体的拼接采用无外露螺丝的设计，所有固定螺丝都隐藏在背部I/O挡片的内侧以及支撑脚的覆盖区域，外观面没有任何螺丝孔位，视觉整体性很强。钣金的折弯边都做了内翻边处理，所有边缘的毛刺都在折弯工序中被包覆在内侧，组装的时候不会划伤操作人员，也不会割伤外接的线材。顶部的格栅开孔做了错位排布，避免液体直接滴入壳体内部碰到主板元件，日常使用中不小心洒少量水在顶部，会顺着格栅的斜面流到壳体外侧，不会直接进入内部造成短路。壳体内部的硬件安装位做了分层设计，电源位与主板位之间预留了12mm的走线空间，所有供电线、信号线都可以从这个夹层中走线，不会干扰风道，也不会出现线材剐蹭散热风扇的问题。显卡安装位做了长度限制，最长支持210mm的双槽显卡，这个尺寸是经过权衡的，既可以满足大部分轻娱乐场景的显卡性能需求，又不会因为显卡过长导致壳体尺寸被迫增加，维持8L的整体容积。

　　关于外形尺寸与安装边界，整个壳体的三维尺寸控制在长320mm、宽160mm、高260mm的范围内，放置在桌面上只占用不到半张A4纸的面积，背部的安装孔位兼容标准的VESA 100*100壁挂标准，可以直接挂在显示器背面或者桌面下方的支架上，不需要额外的转接配件。安装的时候需要注意，壳体侧边与墙面或者其他遮挡物的距离要预留至少30mm的进风空间，不能完全贴墙放置，否则会导致侧面进风不足，散热效率下降。支撑脚与桌面的接触位置贴有防滑泡棉垫，既可以避免钣金刮花桌面，也能减少风扇运转带来的振动传递，降低运行噪音。壳体的表面采用磨砂喷塑处理，不容易残留指纹和划痕，日常维护只需要用干布擦拭即可，不需要特殊的清洁护理。

　　从结构强度的角度看，整个壳体采用1.2mm厚度的冷轧钢板作为主体材料，经过折弯成型后，侧面的抗形变能力可以达到15kgf的侧向压力不会出现永久形变，日常搬运或者堆叠少量物品都不会出现壳体变形的问题。内部的主板安装铜柱都采用压铆式固定，不会因为多次拆装主板出现铜柱松动的问题，电源安装位做了翻边强化，承重可以达到5kg，足以兼容标准的SFX小电源。散热风道的设计是正压差结构，侧面和底部进风，背部出风，这种结构可以减少灰尘进入壳体内部，因为内部气压高于外部，灰尘只会从预留的通风位置经过防尘网进入，不会从壳体的拼接缝隙中钻进去，日常清灰只需要定期更换进风口的防尘网即可，维护成本很低。
