电子设备钣金类屏幕固定支撑结构件

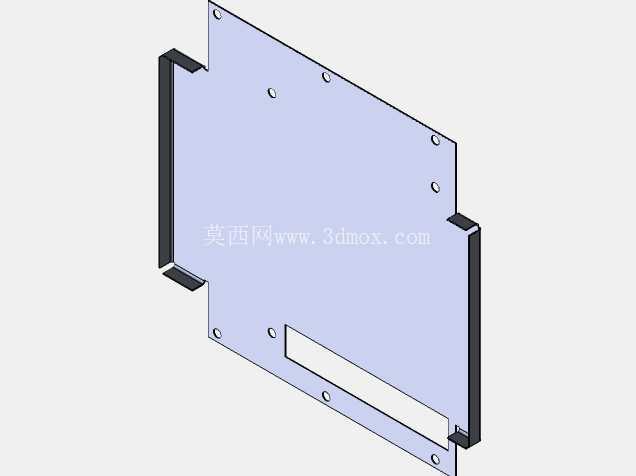

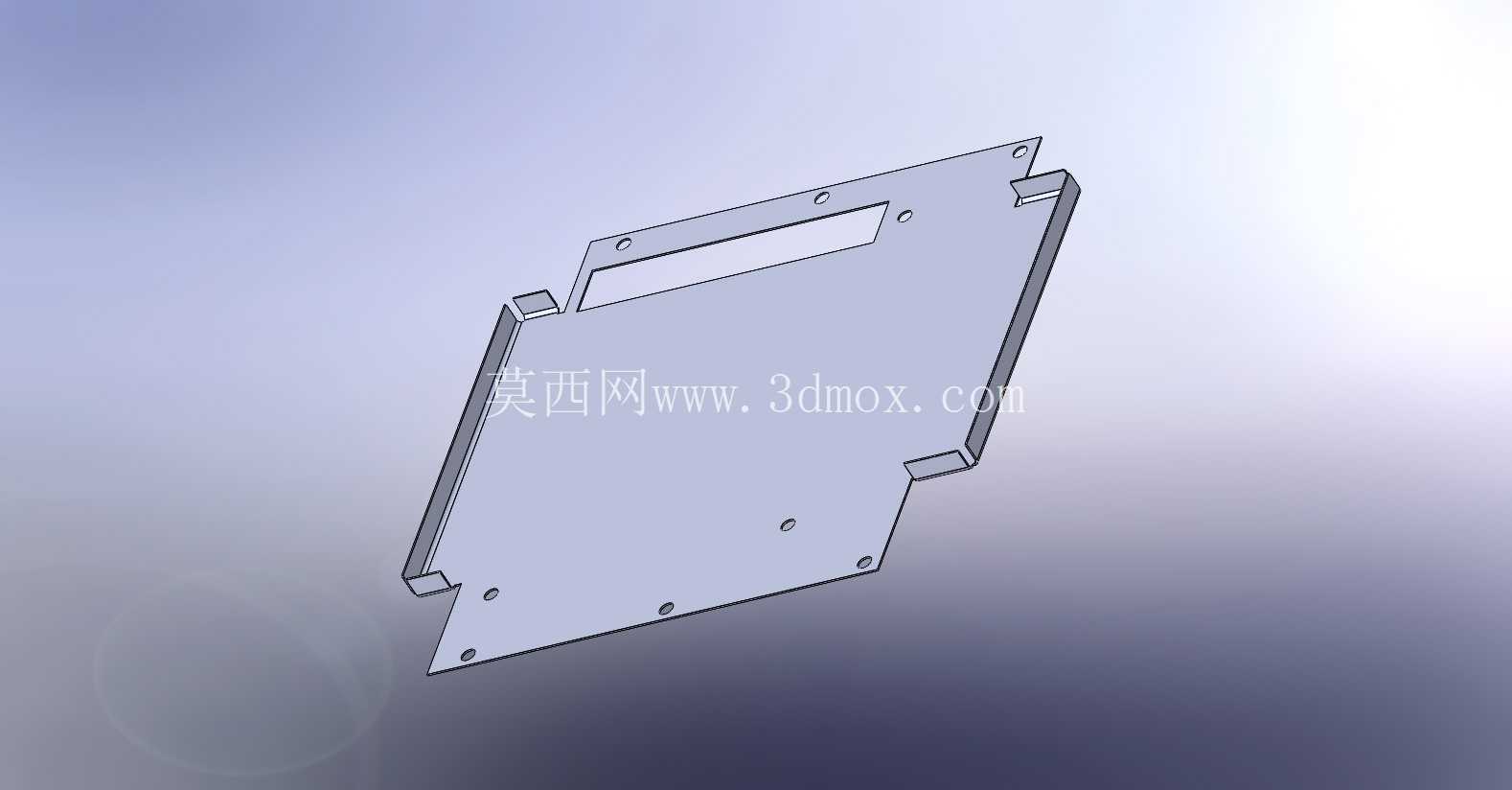

　　这类钣金支撑件多用于工业触控终端、嵌入式显示设备的内部屏体固定场景，区别于消费电子的塑料屏架，工业场景下的屏支撑需要兼顾抗振性、安装公差适配性与长期使用的结构稳定性，常见于工控一体机、车载显示终端、设备操作面板的内部装配环节，直接承担显示屏的承重、限位与防护作用，避免屏体在设备振动、移位过程中出现碎裂、接触不良等问题。从结构形态来看，该支撑件采用整体钣金裁切折弯成型，没有额外的拼接焊接结构，所有安装位都通过一体冲压完成，减少了装配环节的累计公差，主体板身根据屏体的背部轮廓做了异形裁切，边缘的折弯翻边高度刚好匹配屏体的侧边厚度，既可以对屏体形成周向限位，又不会遮挡屏体的显示区域，翻边处做了微小的倒角处理，避免装配时刮伤屏体的偏光层与背部排线。

　　板身上分布的多个安装孔位分为两类，一类是靠近板身中部的小孔，用于和屏体背部的锁付柱配合，通过螺丝将屏体与支撑件刚性连接，孔位周边做了轻微的沉台设计，保证螺丝锁付后头部不会突出板件表面，避免和设备内部的其他元器件产生干涉；另一类是分布在板件边缘的长圆孔与圆孔组合，用于将整个屏支撑组件固定到设备的前壳或者内部机架上，长圆孔的设计预留了0.8mm的调节余量，能够抵消前壳注塑或者钣金加工带来的尺寸误差，保证屏体和前壳显示窗口的对中度，避免出现黑边不均的问题。

　　板身上方预留的长条形开槽，是为屏体的背部排线、FPC连接线预留的走线路径，开槽的宽度刚好匹配常用屏线的宽度，边缘做了卷边处理，防止尖锐的钣金切口割伤线材绝缘层，同时开槽的位置避开了屏体的驱动板安装区域，不会和驱动板上的电容、接口元件产生位置冲突。设计这类支撑件的时候，首先要确认适配屏体的具体尺寸，包括屏体的可视区边界、背部安装柱的位置坐标、屏体厚度与排线出口位置，所有折弯边的内R角根据所选钣金材料的厚度设定，常规1.2mm厚的冷轧钢板折弯内R取0.5倍料厚，避免折弯处出现开裂或者回弹超差的问题；其次要核算支撑件的整体平面度，因为屏体对安装面的平面度要求较高，整体平面度需要控制在0.2mm以内，否则锁付螺丝后会导致屏体受应力出现显示水波纹，所以在冲压成型后需要增加一道校平工序，消除钣金加工带来的应力变形。

　　安装边界方面，该支撑件的整体外轮廓尺寸比适配屏体的外轮廓单边大3mm，给屏体的缓冲泡棉预留粘贴空间，边缘折弯边的高度比屏体厚度低0.3mm，避免支撑件顶到前壳的透明视窗，所有安装孔的中心到板边的距离不小于2倍料厚，保证孔位周边的结构强度，不会因为多次拆装出现孔位开裂变形。在实际装配场景中，这类支撑件会先在屏体接触的一侧粘贴0.5mm厚的EVA缓冲泡棉，泡棉避开所有安装孔与走线路径，再将屏体对位放置到支撑件上，通过螺丝完成屏体与支撑件的连接，之后将屏线穿过预留的开槽连接到驱动板，最后将整个组件通过边缘的安装孔固定到设备壳体上，整个装配过程不需要额外的定位工装，依靠板件的折弯边就能完成屏体的快速对位，能够有效提升产线的装配效率。不同于型材拼接的屏支架，这种一体钣金支撑件的成本更低，量产一致性更好，同时可以根据不同尺寸的屏体快速调整冲压模具的裁切轮廓，适配不同型号的显示设备，在工业电子、车载电子的屏体固定结构中应用十分广泛，设计时还需要考虑设备的散热需求，板身上除了必要的安装位与走线槽，没有做多余的遮挡结构，保证屏体背部的空气能够正常流通，带走屏体长时间工作产生的热量，避免局部积温导致屏体寿命缩短。
