晶圆片式弹性联轴器精密结构设计

　　在精密传动系统的布局中，这类晶圆片结构的联轴器往往承担着核心的动力衔接职能，常见于半导体晶圆传输设备、精密检测仪器、小型伺服驱动工位这类对传动同轴度、回转精度有较高要求的场景中，区别于普通刚性联轴器无法补偿安装偏差的缺陷，这类叠片式结构可以在不引入额外传动间隙的前提下，消化两轴对接时产生的微小径向、角向以及轴向偏移，避免轴系因安装对中误差产生额外的交变载荷，延长配套轴承、伺服电机的实际使用寿命。

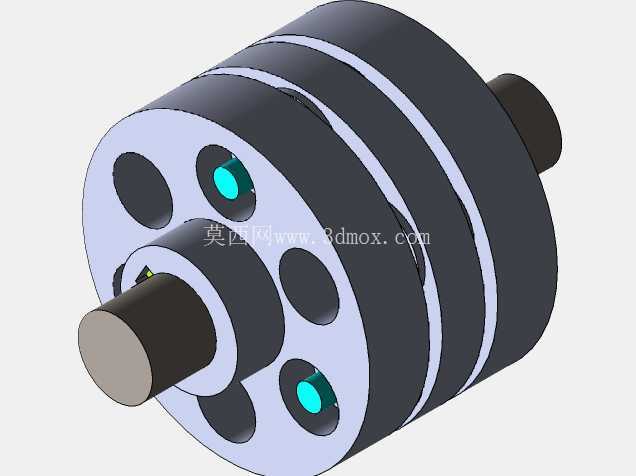

　　从结构设计逻辑来看，该联轴器采用对称式双膜片叠层布局，两端轴毂分别对接主动轴与从动轴，中间通过周向均匀分布的锁紧销将叠层晶圆片与两端轴毂压紧固定，动力传递过程中依靠膜片自身的弹性形变来补偿轴系偏差，整个传动路径上没有相对滑动的摩擦副，不需要定期加注润滑脂维护，也不存在传统弹性套柱销联轴器橡胶件老化失效的问题，能够在长期运行中保持稳定的传动精度，回转过程中的背隙可以控制在极小的范围内，适配需要正反转频繁切换的精密驱动工位。从安装边界来看，该联轴器整体为圆柱式外形，最大外圆轮廓根据适配轴径的不同覆盖常规小型伺服电机的输出轴尺寸范围，两端轴孔采用标准圆柱孔设计，可以通过顶丝或者抱紧结构与轴端固定，安装时不需要拆解联轴器主体，只需要将两端轴孔分别对准主动、从动轴端推到安装位置后锁紧固定件即可，轴向安装尺寸紧凑，不会占用过多的轴系排布空间，适合在设备内部安装空间局促的精密传动工位使用。

　　设计过程中需要重点关注膜片的受力分布，周向布置的连接销位置需要严格对应分度圆尺寸，保证每一组膜片受力均匀，避免单个销孔位置应力集中导致膜片过早疲劳断裂；轴毂与膜片接触的端面需要保证足够的平面度，避免压紧后膜片出现翘曲变形，影响回转过程中的动平衡表现；膜片本身采用多层薄金属片叠合的结构，相比单片厚膜片能够获得更好的弹性补偿能力，同时保持足够的扭矩传递刚度，不会因为负载波动产生明显的传动滞后。

　　在实际选型应用中，这类联轴器通常适配额定扭矩范围内的伺服驱动场景，不能用在重载冲击载荷的传动工位，过大的瞬时冲击载荷会超过膜片的承受极限导致膜片撕裂；安装时需要控制两轴的对中偏差在产品允许的补偿范围内，虽然膜片结构可以补偿一定偏差，但过大的偏移量会让膜片长期处于过大的形变状态，大幅缩短使用寿命；轴端插入轴孔的深度需要符合设计要求，避免插入过浅导致抱紧力不足出现轴孔打滑，或者插入过深顶到联轴器内部中间结构，导致膜片被挤压产生额外的装配应力。日常运行中这类联轴器几乎不需要额外维护，只需要在设备定期点检时检查连接销的锁紧状态，确认膜片表面没有出现裂纹、变形等疲劳损伤迹象即可，相比其他结构的弹性联轴器，这种晶圆片叠层结构的联轴器运转时噪音更低，动平衡表现更好，在高速回转的精密传动场景中优势尤为明显，能够满足高精度设备对传动平稳性的严苛要求，不会因为联轴器本身的传动误差影响终端工位的定位精度。
