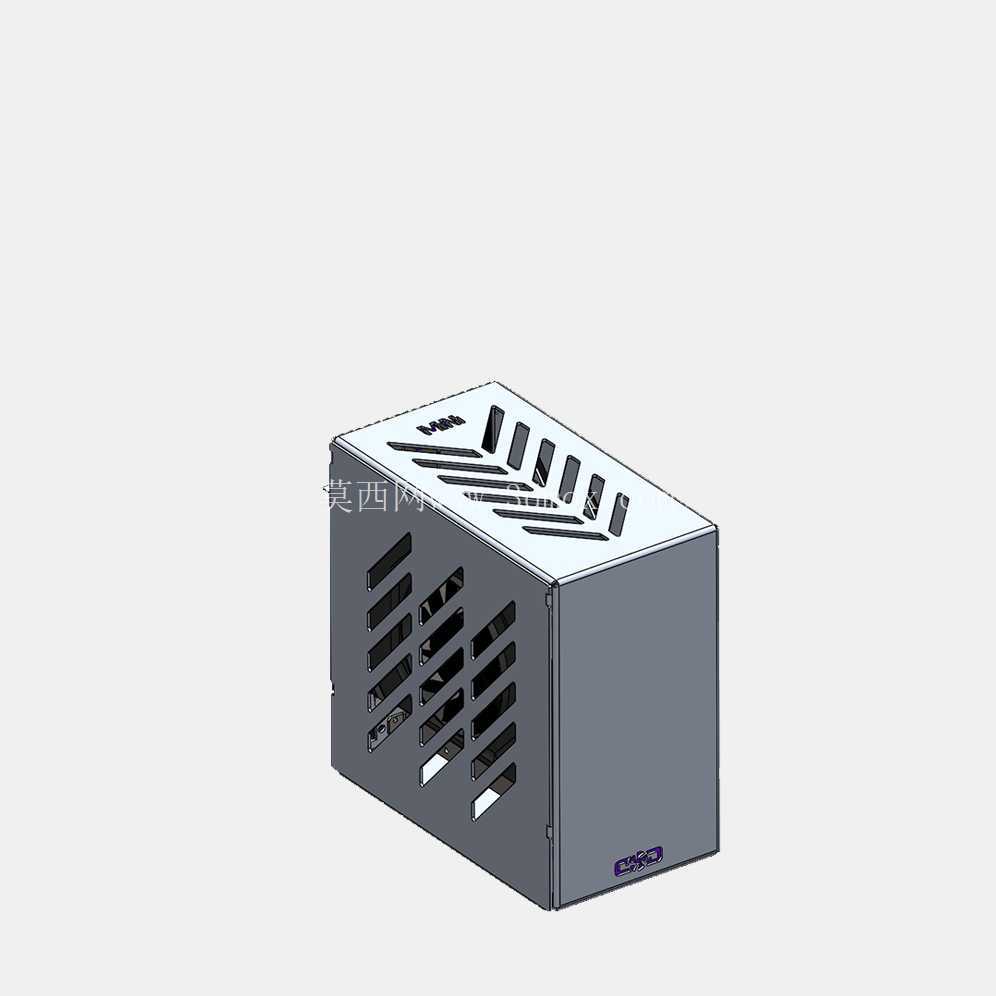

3.3升紧凑型SFF迷你ITX机箱结构设计

　　做小体积装机方案的结构设计时，最先要卡的就是硬件安装边界，这款3.3升容积的紧凑型机箱，核心是在极小的内部空间里完成ITX主板、直插式显卡、SFX电源与存储设备的兼容排布，同时兼顾散热通路与外壳结构强度。从实际装机场景来看，这类小体积机箱主要面向桌面空间有限的用户，或是需要搭建便携高性能主机的场景，比如移动办公工作站、客厅迷你游戏主机，相比传统ATX机箱能大幅减少桌面占用，也方便携带转移。

　　设计时最先敲定的是整体外形的方正轮廓，没有做多余的曲面造型，一方面是钣金加工时折边工序更简单，能减少加工误差累积，另一方面方正外形在桌面摆放时能更好利用边角空间，不会出现异形轮廓浪费摆放位置的问题。外壳主体采用薄钢板弯折成型，拼接处采用内嵌卡扣加少量固定螺丝的连接方式，既保证外壳拼接后的缝隙均匀，也能减少外露螺丝数量，保持外观整洁。顶部的长条状散热开孔是经过排布的，开孔位置正对CPU散热区域与电源出风方向，能让内部热空气顺着开孔自然向上排出，避免热空气在机箱顶部淤积，同时开孔的宽度做了限制，既保证通风面积，也能防止较大的异物从顶部掉入机箱内部。侧面的格栅式开孔分区域排布，对应显卡进风位置与主板供电区域的散热需求，冷空气可以从侧面格栅进入机箱内部，顺着硬件排布形成的风道穿过发热部件，最终从顶部开孔排出，形成顺畅的自然对流风道，在低负载场景下甚至可以不用额外加装风扇就能满足硬件散热需求。

　　内部安装位的设计做了多层空间复用，主板安装位靠后侧布置，电源位设置在主板旁侧的独立区域，和主板区域做了简单的分隔，避免电源线材和主板元件产生干涉，显卡安装位采用直插排布，不需要额外的转接延长线，减少信号损耗的同时也节省了转接件占用的空间。存储位设计在主板下方的空余区域，可以容纳两块M.2固态或是一块2.5寸硬盘，充分利用主板下方的闲置空间，不会额外增加机箱的整体尺寸。机箱前面板没有设置多余的接口，仅保留必要的开关与指示灯，保持前面板的简洁外观，接口全部后置在主板IO区域，和常规ITX主板的后置接口位置完全对应，不需要额外做接口转接。

　　安装边界的尺寸控制是这类小机箱设计的核心，整体长宽高的比例经过多轮调整，刚好能容纳标准长度的直插式ITX显卡与标准SFX电源，内部的走线空间做了预留，在主板与侧板之间留出了刚好够走定制软线的间隙，既不会因为间隙过大浪费内部容积，也不会因为间隙过小导致线材挤压主板元件。机箱底部设置了四个小型防滑脚垫，能把机箱抬离桌面一定距离，避免底部直接贴住桌面阻碍底部进风，同时也能起到防滑减震的作用，减少机箱内风扇转动带来的共振传递到桌面。外壳的边角处做了小半径的圆角处理，避免钣金折边后的锐边划伤装机人员，也让整体外观不会过于生硬。前面板的品牌标识区域做了下沉式的小凹槽，标识粘贴后不会突出外壳表面，避免搬运时剐蹭导致标识脱落。

　　从结构强度来看，外壳的钢板厚度选择兼顾了重量与刚性，侧板和主体框架连接后能形成整体的箱型结构，提升整体抗变形能力，即使日常搬运时受到轻微挤压，也不会出现外壳变形挤压内部硬件的情况。散热开孔的边缘都做了卷边处理，既提升开孔处的结构强度，也能避免开孔处的锐边割伤装机时的手指。内部的主板安装柱采用标准的ITX孔位排布，和市售所有ITX主板的安装孔位完全匹配，安装柱的高度经过计算，保证主板安装后背面和机箱底板之间留有足够的间隙，避免主板背面的焊点接触底板造成短路。电源安装位的固定孔位对应标准SFX电源的安装尺寸，不需要额外的转接支架就能直接固定，减少配件数量的同时也降低了安装复杂度。

　　这类小体积机箱的设计难点从来不是把硬件塞进去，而是在塞进去的同时保证散热、安装便利性与结构可靠性，每一处内部空间的预留都要对应实际硬件的尺寸，每一处开孔的位置都要对应发热区域的散热需求，不能为了追求更小的体积牺牲硬件的兼容性与长期使用的稳定性，这款3.3升的机箱在容积控制、硬件兼容与散热表现之间找到了比较好的平衡点，适合追求极致小体积高性能主机的装机场景。
