3.5mm三段式音频公头接插件结构设计

　　日常消费电子、专业音视频设备的信号传输链路里，这类三段式音频公接插件是应用覆盖极广的互连部件，从手持便携音频播放器、台式电脑音频接口、专业调音台外接设备，到车载影音系统的外接音频输入端口，都能见到这类接插件的身影，它承担着模拟音频信号的稳定传输职能，是有线音频连接场景里无法替代的基础互连元件。

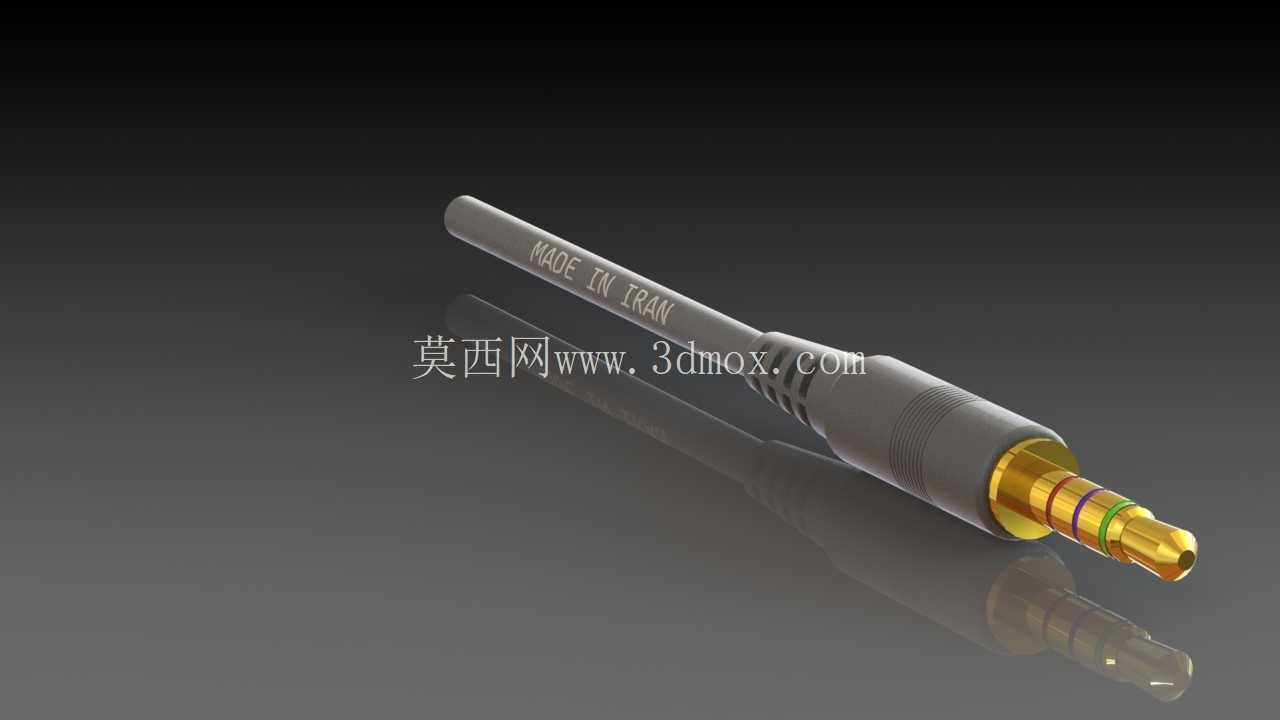

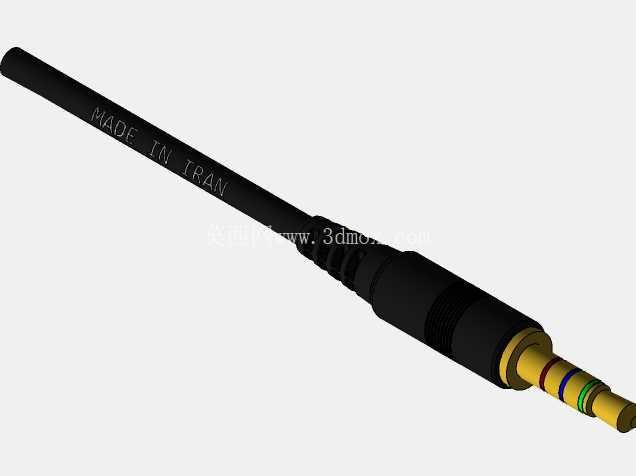

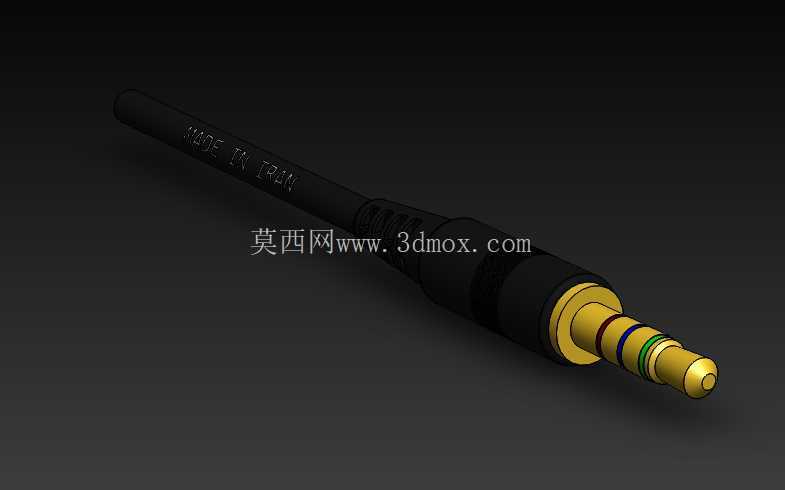

　　从结构设计逻辑来看，这个接插件整体分为插合接触段、应力缓冲段、线缆压接段三个核心功能区。插合接触段采用三段式同轴分层结构，最前端的接触头为左声道信号传输极，中间两段依次为右声道信号极、公共接地极，各极之间通过绝缘环做物理隔离，避免不同信号回路之间出现串扰，接触极表面做镀金处理，既可以降低接触电阻提升信号传输的保真度，也能减缓日常插拔带来的接触面氧化磨损，延长接插件的实际使用寿命。插合段的直径严格遵循通用音频接口的适配尺寸，保证插入标准母座后各极接触位置精准对齐，不会出现接触错位、信号断连的问题。

　　应力缓冲段是设计中容易被忽略但直接影响产品可靠性的部分，这个位置采用渐扩式的软胶包覆结构，从插合段尾部的小直径平滑过渡到线缆端的大直径，线缆与接头衔接的位置做了加厚的防弯折处理，能够分散日常使用中线缆弯折时产生的应力，避免线缆芯线在接头根部因为反复弯折出现断裂，很多消费级音频线的失效故障都出在这个衔接位置，因此这个部位的弧度设计、包覆材料的硬度选择都需要匹配实际使用场景的弯折频次，既不能过硬导致线缆弯折手感生硬，也不能过软起不到应力分散的作用。

　　线缆压接段内部设置了芯线固定结构，剥开外被的屏蔽层、各信号芯线分别对应压接在三个接触极的尾部焊盘上，压接位置做了内凹的卡扣结构，压接完成后外部的注塑包覆层可以嵌入卡扣位置，避免拉扯线缆时芯线与焊盘脱离，提升整体的拉拔强度。接插件整体的外轮廓做了圆角过渡处理，没有尖锐的棱角，插入母座时的导向性更好，不会刮伤母座的内壁接触弹片。

　　在实际选型应用中，这类接插件的安装边界需要匹配对应母座的插合深度，插合段的有效接触长度需要保证完全插入后各极与母座弹片的接触面积达到设计要求，外露的缓冲段长度需要预留足够的手部捏持空间，方便用户插拔操作。针对不同的使用场景，这个基础结构还可以做针对性的调整，比如应用在工业设备上的音频接插件，可以提升接触极的镀层厚度，增加缓冲段的材料硬度，应对更复杂的使用环境；应用在便携消费电子上的版本，可以适当缩小整体尺寸，优化外观的圆润度，提升手持使用的触感。

　　建模过程中需要重点关注各同轴零件的同轴度公差，不同极性的接触极之间的绝缘环尺寸需要精准匹配，既不能过松导致接触极出现径向晃动，也不能过紧导致装配时绝缘环被压裂。插合段的表面粗糙度需要控制在合理范围，过高的粗糙度会增加插拔时的摩擦力，加快接触表面的磨损，过低的粗糙度则会提升加工成本，需要在耐用性和成本之间找到平衡。另外，应力缓冲段的拔模角度需要符合注塑工艺的要求，避免量产时出现脱模困难、注塑件缺料的问题，内部的压接结构需要和常规的线缆线径匹配，保证生产时压接工序可以顺利完成，不需要额外定制特殊的压接工装。
