Bessey夹具桌面安装调平垫板结构

　　在模拟飞行外设桌面部署的实际场景中，不少玩家和小型测试工位都会遇到夹具与桌面边缘贴合度不足、夹持受力不均的问题，尤其是搭配HOTAS类飞行摇杆油门支架时，常规Bessey夹具直接夹持桌面，很容易因为桌面边缘存在倒角、或是支架底板与夹具接触面存在角度偏差，导致夹持后支架出现晃动，激烈操作时甚至会出现位移，影响操作精度。这款调平垫板正是针对这类实际痛点设计的夹持适配辅件，作为夹具与桌面支架之间的过渡连接件，它的核心作用是填补夹具与支架底板之间的配合间隙，让夹持力均匀分布在接触面上，避免局部应力集中导致的桌面压痕或是夹具滑脱。

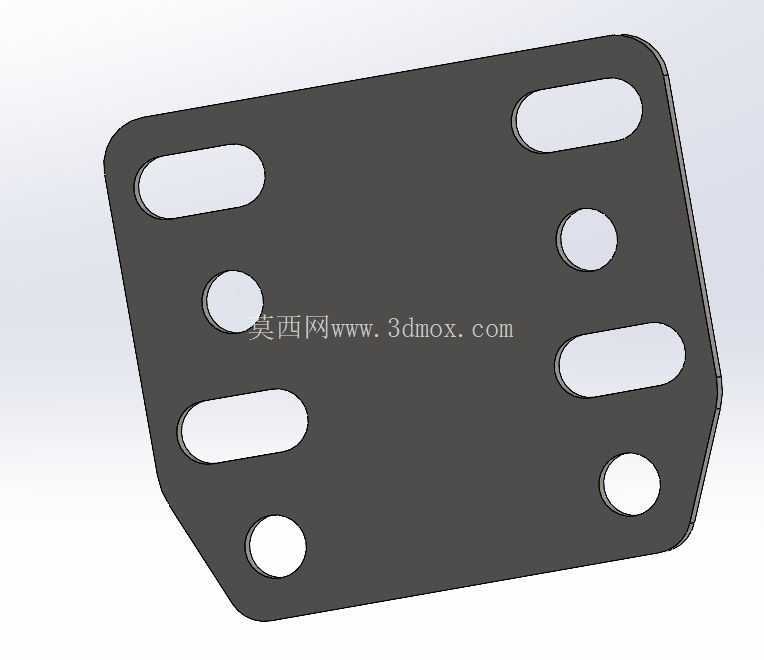

　　从结构设计来看，垫板整体采用切角多边形平板构型，没有多余的凸起结构，整体厚度控制在适配常规Bessey夹具夹持行程的范围内，既不会因为过厚导致夹具开合行程不足无法装夹，也不会因为过薄导致强度不足，在长期夹持应力下出现形变。板件上的开孔做了明确的功能区分：四个长圆孔为安装调节孔，沿两个垂直方向布置，对应支架底板上的安装孔位，允许在安装时做一定范围的位置微调，抵消支架底板的孔位加工误差，不需要额外扩孔就能完成对位安装；四个圆形通孔为定位孔，对应夹具上的定位凸点，装夹时可以直接嵌入凸点，避免垫板在夹持过程中出现横向滑移，保证装夹位置的一致性。

　　实际安装时，垫板放置在Bessey夹具的固定钳口与HOTAS支架底板之间，先通过长圆孔调整垫板与支架的相对位置，让圆形定位孔与夹具凸点完全对位，再逐步锁紧夹具的夹紧螺杆，此时垫板的两个平面分别完全贴合钳口端面与支架底板端面，夹紧力可以均匀传递到整个接触区域，不会出现局部点接触导致的应力集中。针对不同厚度的桌面，垫板的平面度公差控制在普通冷轧钢板冲压件的常规精度范围内，两个安装平面的平行度误差足够满足桌面夹持的使用需求，不需要额外做精密磨削加工，就能保证装夹后支架的水平度，避免摇杆安装面出现倾斜影响操作手感。

　　从安装边界来看，垫板的外轮廓尺寸完全覆盖Bessey夹具钳口的接触面积，边缘做了小圆弧倒角处理，没有尖锐的飞边棱角，安装调整时不会划伤桌面或是支架的漆面。长圆孔的长度方向预留了足够的调节余量，即使不同批次的HOTAS支架底板孔位存在±2mm的加工偏差，也能通过长圆孔的调节量完成适配，不需要对支架或是夹具做二次加工。圆形定位孔的孔径与夹具凸点采用小间隙配合，装夹时可以快速对位，不需要反复调整位置，单人就能完成整个支架的装夹固定操作。

　　在实际使用场景中，这类调平垫板不仅适用于HOTAS飞行支架的装夹，对于其他需要用Bessey夹具固定在桌面边缘的小型工装、测试设备，只要接触面尺寸匹配，都可以用它来做调平过渡，尤其是桌面边缘存在轻微磨损、或是不平整的情况，垫板可以抵消桌面的平面度误差，让夹持更加稳固。相比直接用夹具夹持，加装垫板后，夹具与支架的接触面积提升了近三倍，同等夹紧力下，接触面的压强大幅降低，不会在木质桌面或是复合板桌面上留下明显的压痕，也能避免长期夹持导致的支架底板局部变形。

　　设计过程中没有采用复杂的曲面结构，整体为等厚平板构型，加工工艺性好，既可以采用钢板激光切割下料后去毛刺完成制作，也可以用3D打印做小批量的定制生产，不需要特殊的加工设备，普通的机加工工位就能完成生产。板件上的所有开孔都没有设置沉孔结构，因为安装时不需要在垫板上穿装螺丝，所有的固定力都来自夹具的夹紧力，简化了加工工序，也降低了制作成本。边缘的切角设计是为了避开支架底板边缘的加强筋结构，避免安装时出现干涉，保证垫板能够完全贴合在支架底板的平整区域，不会因为加强筋的凸起导致垫板倾斜。
