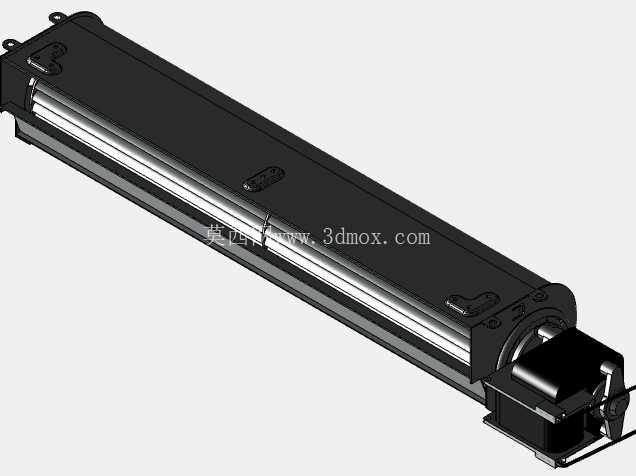

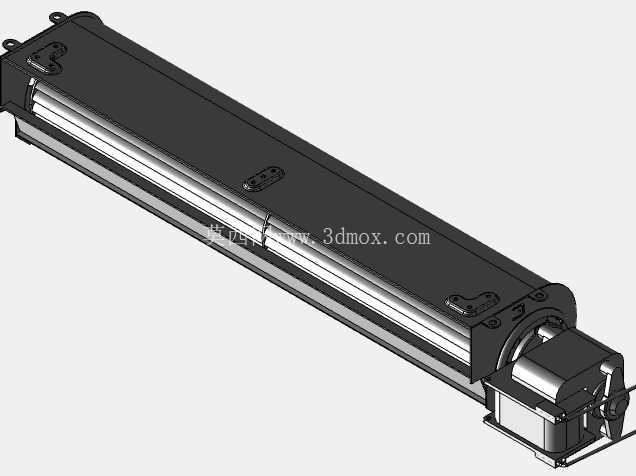

ZILABEG贯流式横流风机YGF60-420结构设计

　　这款横流风机的结构设计，首先要匹配狭长型安装空间的送风需求，区别于常规离心风机、轴流风机的气流特性，横流风机的气流会两次穿过叶轮栅格，形成宽幅、均匀的幕状出风，不会出现轴流风机近风端风速过高、远端送风不均的问题，也没有离心风机体积偏大、出风方向受限的短板，在设备散热、空间匀风场景里的适配性很强。从实际应用场景来看，这类风机常被嵌入到电梯轿厢的顶部通风槽、机柜设备的侧装散热位、风幕机的内部风道、商用展示柜的循环风路里，也会配套在小型烘干设备、空气净化设备的匀风段，用来构建宽度方向上风速差极小的送风面，避免局部风速过高导致的物料偏移、散热不均，或是局部风速过低带来的热量堆积、风幕断流问题。

　　从结构设计思路上拆解，这款YGF60-420型号的风机采用长条形同轴布局，叶轮为多翼式前倾叶片结构，叶片沿滚筒长度方向等距排布，两端通过轴承座固定在壳体端盖上，驱动电机直接集成在壳体一端的腔体内，没有额外的传动结构，既压缩了整体的安装厚度，也减少了传动环节带来的振动和噪音。壳体的风道型线经过反复校核，进风侧采用大圆弧导流结构，引导气流平顺进入叶轮区域，避免直角风道带来的气流紊流和压损，出风侧设置了收敛式导风边，能够把叶轮甩出的气流规整成定向的平直流，减少出风端的气流扩散，保证送风距离和风速均匀性。

　　在安装边界的设计上，这款风机的主体截面为规则矩形，两端端盖预留了标准化的安装孔位，安装时不需要额外制作异形转接支架，直接通过螺丝就可以固定在设备的安装钣金上，整体的厚度控制在较小的尺寸范围内，不会占用过多的设备内部空间，适配厚度有限的夹层安装场景。叶轮做了动平衡校准，在额定转速下运行时的径向跳动量控制在极小范围内，避免长期运行出现轴承磨损、壳体共振的问题，电机与叶轮的连接采用防松结构，应对设备运输、运行过程中的振动冲击，不会出现叶轮松脱、移位的故障。壳体采用金属材质一体折弯成型，接缝处做了密封处理，减少风道漏风带来的效率损失，同时金属壳体的结构强度更高，在工业设备的复杂安装环境里，不容易出现壳体变形挤压叶轮的问题。

　　从功能特性来看，这款风机的出风宽度和自身长度基本匹配，能够覆盖400毫米以上宽度的送风区域，出风风速沿长度方向的差值控制在10%以内，不会出现两端风速低、中间风速高的问题，在需要均匀送风的场景里，不需要额外加装匀风孔板就可以达到使用要求，能够简化配套设备的风道设计，减少整体的物料成本和装配工序。在散热场景使用时，宽幅均匀的气流可以完整覆盖发热元件的排布区域，不会出现局部散热死角，避免电子元件因为局部过热缩短使用寿命；在风幕场景使用时，连续的幕状气流可以有效阻隔内外侧的空气对流，起到隔温、隔尘的作用，不会因为气流断流出现阻隔失效的问题。设计过程中还考虑了日常维护的便利性，壳体的进风侧滤网采用可抽拉结构，不需要完全拆卸风机就可以清理滤网上积攒的灰尘，长期使用也不会因为滤网堵塞导致进风不足、风量衰减。电机的供电接线端设置在壳体侧面的独立接线盒内，接线时不需要拆开风机主体，现场安装接线的操作效率更高，接线盒做了防尘处理，适配多尘的工业使用环境。
