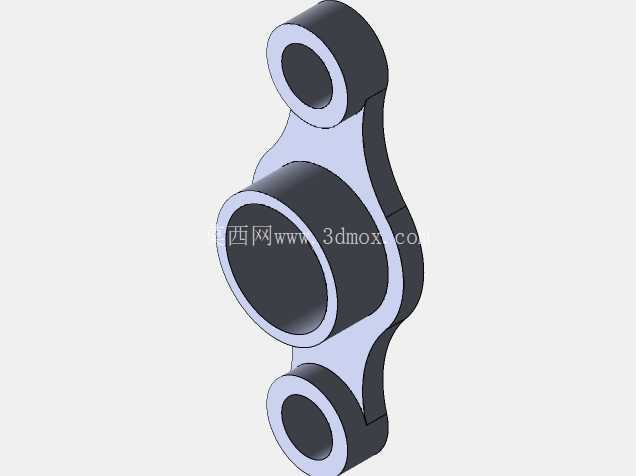

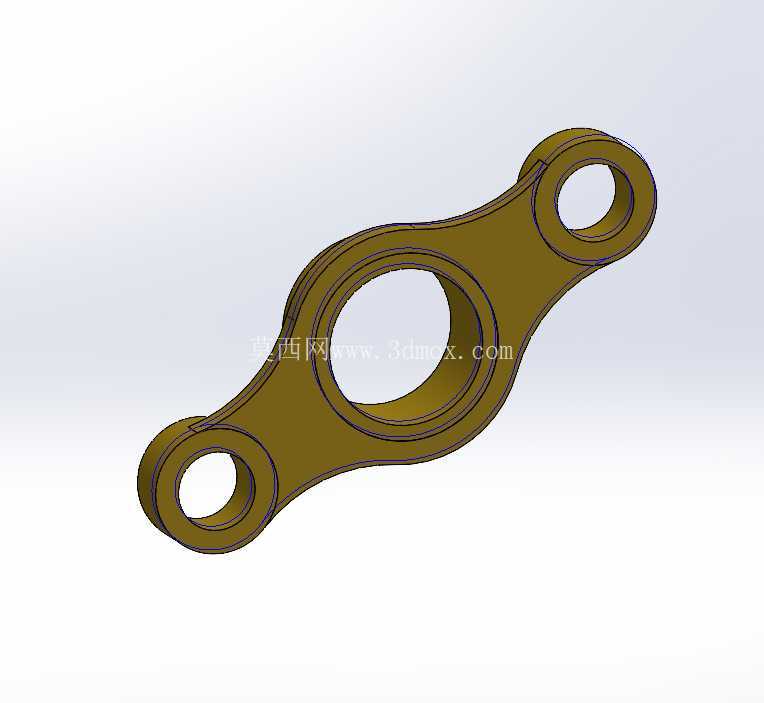

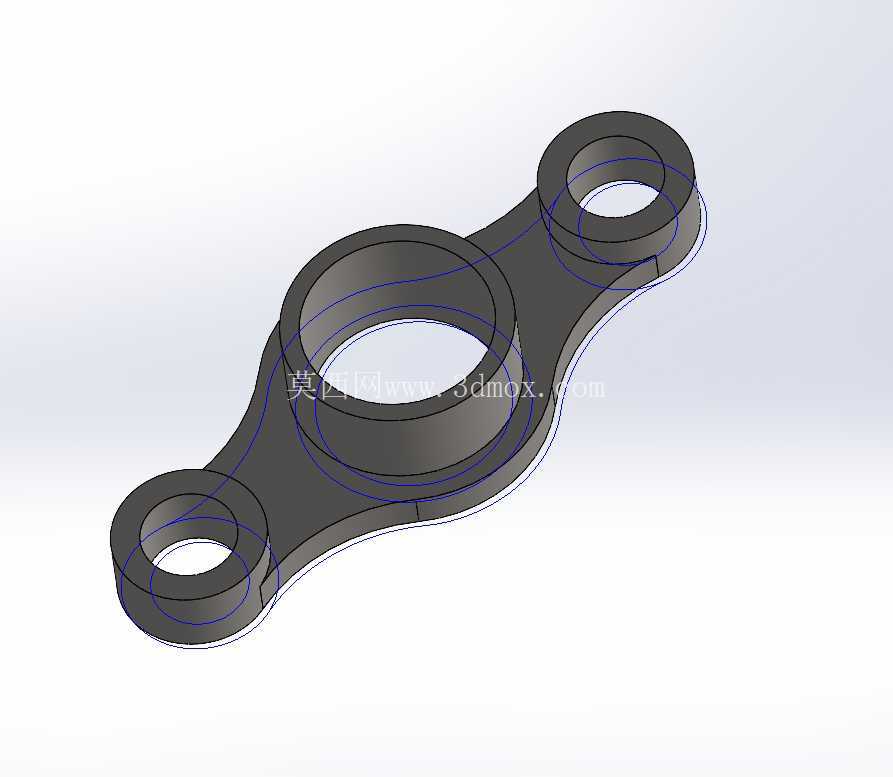

三孔连接摇臂机械结构设计

　　这类三孔式摇臂连接件，在中低压流体管路配套的调压机构、小型内燃机气门传动组、轻工设备的连杆传动单元里都有高频应用，核心作用是在两个固定铰接点之间，完成动力的换向传递与行程适配，同时依托中间大孔位的铰接轴，实现摆动过程中的受力均衡，避免单侧受力带来的偏磨问题。从实际使用场景来看，这类零件常出现在需要小角度往复摆动的传动链路里，比如减压阀的调压弹簧压持机构，摇臂一端接调压膜片的顶杆，另一端接手动调压旋钮的推杆，中间孔铰接在阀体内腔的固定销轴上，转动调压旋钮时，摇臂绕中间轴摆动，改变对弹簧的压缩量，从而调整阀后的输出压力，整个过程中摇臂需要承受弹簧的持续反力、膜片的动态推力，以及铰接位置的交变摩擦力，对结构的刚度和铰接位的同轴度有明确要求。

　　设计这类零件时，首先要确定三个孔位的中心距，这直接决定了传动的杠杆比，比如两端小孔的中心距如果设计为65mm，中间大孔到其中一端小孔的中心距为22mm，就能实现接近2:1的力传递比例，适配调压机构需要的精细调节手感；孔位的同轴度公差需要控制在0.02mm以内，避免安装后铰接轴出现卡滞，导致摆动过程中受力不均，长期使用出现单侧磨损超差。零件的主体截面采用变厚度设计，中间大孔位置的壁厚比两端小孔位置厚1.5mm，因为中间铰接位是整个零件的受力支点，工作过程中承受的弯曲应力最大，加厚设计可以在不显著增加整体重量的前提下，提升支点位置的结构强度，避免长期受交变载荷出现疲劳变形。

　　从安装边界来看，三个孔的内径需要和配套的铰接轴做间隙配合，间隙量控制在0.01-0.03mm之间，既保证摆动时的转动灵活性，又不会因为间隙过大出现传动旷量，影响调压或者动力传递的精度；零件的整体外轮廓做了圆弧过渡，没有尖锐棱角，一方面是避免安装过程中刮伤操作人员或者周边的密封件，另一方面也能减少应力集中，提升零件的疲劳寿命。零件表面采用氧化处理，在车间常规的非腐蚀环境下，能满足长期使用的防锈要求，不需要额外做喷涂处理，控制加工成本的同时也避免涂层厚度影响铰接位的配合尺寸。

　　在建模过程中，需要重点关注三个孔的端面垂直度，孔的端面需要和孔轴线保持垂直，垂直度公差控制在0.015mm以内，这样安装配套的轴用挡圈或者垫片时，能保证贴合平整，避免摇臂摆动时出现轴向窜动；零件的边缘都做了R0.5mm的倒圆角处理，去除加工后的毛刺，也能减少应力集中点。实际选型时，需要根据传动链路的受力大小调整零件的材质，如果是受力较大的传动场景，可以选用45号钢做调质处理，硬度达到HB220-250，提升零件的强度和耐磨性；如果是受力较小的轻工设备场景，也可以选用铝合金材质，降低整体重量，减少摆动过程中的惯性力，提升传动响应速度。这类摇臂的安装空间要求不高，整体厚度控制在8mm的情况下，只需要在安装位置预留10mm的轴向空间即可完成装配，适配多数紧凑型阀类产品或者小型传动机构的内部空间布局，不需要对原有设备的结构做大幅改动就能完成替换安装。
