宝可梦主题精灵球外观结构三维建模

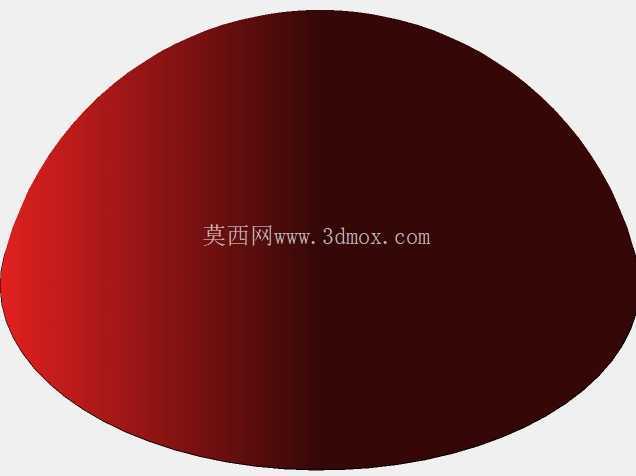

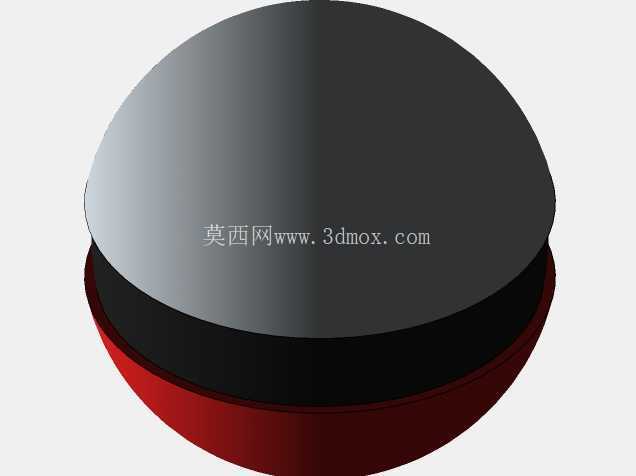

　　本次建模的球形拼接结构，原型取自大众熟知的精灵球形象，在文创手办、主题展示道具、潮玩周边开发领域有明确的应用场景，可作为1:1比例收藏手办的主体结构，也可缩小比例作为钥匙扣、桌面摆件的结构原型，还能适配主题展陈中的互动装置外壳使用。从结构设计逻辑来看，整体采用标准正球形的上下分瓣方案，上半球为浅灰色哑光质感的曲面壳体，下半球为正红色曲面壳体，两部分壳体中间设置一圈等宽的黑色环形衔接带，环形带的宽度控制在球体总直径的十二分之一，既保证上下壳体拼接后的视觉层次感，也为内部的卡扣结构、磁吸组件预留足够的安装空间，不会因为衔接带过窄导致内部安装空间不足，或是过宽破坏整体球形的视觉协调性。建模过程中首先确定球体的基准球心位置，以球心为原点建立三维坐标系，上半球的曲面从球心水平面向上延伸，曲面壁厚统一设置为2mm，保证壳体打印或注塑生产时的结构强度，同时不会因为壁厚过大导致整体重量超标；下半球的曲面从球心水平面向下延伸，壁厚与上半球保持一致，在上下半球的对接端面，分别设计一圈深度1mm的定位止口，止口的配合公差选用H7/g6的间隙配合，既保证拼接时的定位精度，不会出现上下半球错位的问题，也能让用户手动拆分、拼接时的操作手感顺畅，不会出现卡滞或是拼接后松动脱落的问题。

　　中间的黑色环形衔接带并非独立的装饰件，而是与上下半球的对接端面做一体化的限位设计，环形带的内侧设置三个均匀分布的定位凸点，对应上下半球对接端面上的定位凹槽，装配时凸点卡入凹槽即可完成环形带的固定，不需要额外使用胶水粘接，方便后续拆解更换内部的组件，比如加装发光模块、音效模块的时候，可以直接拆开上下壳体进行操作，不需要破坏外部的结构。从安装边界来看，若按照1:1的真实比例制作，球体总直径控制在100mm，这个尺寸刚好符合成年人单手握持的尺寸范围，放在桌面作为摆件也不会占用过多空间；如果是作为钥匙扣挂件使用，可以将整体比例缩小至直径40mm，此时壳体壁厚相应调整为1.2mm，保证缩小后的结构依然有足够的抗摔强度，不会因为轻微磕碰就出现壳体碎裂的问题。

　　曲面建模过程中严格保证球面的曲率连续性，所有曲面过渡处都做G2连续处理，避免出现曲面棱线、褶皱等问题，渲染后的球面光影过渡自然，不会出现局部反光异常的情况。上下半球的分模线设置在中间黑色环形带的中心位置，分模线处做0.1mm的微小倒角，避免注塑生产时出现飞边、毛刺，后续表面处理的时候也不需要过多打磨就能获得光滑的表面质感。在实际的文创产品开发场景中，这个结构还可以根据需求调整表面的配色方案，比如将上半球改为透明材质，内部放置公仔模型做成展示款，或是在壳体内部加装按压式的弹跳结构，按下中间的按钮就可以让上半球弹开，还原动画中的使用效果；中间黑色环形带的正面位置预留了直径8mm的圆形平面区域，用来安装白色的圆形按钮件，按钮与环形带之间采用间隙配合，按钮的行程设置为3mm，按压时有明确的段落反馈，既可以作为纯装饰件，也可以作为弹跳结构的触发按键使用。

　　建模时所有的特征都做了参数化处理，调整球体直径参数时，壳体壁厚、衔接带宽度、止口尺寸、按钮尺寸都会按照比例自动更新，不需要逐个特征重新绘制，能够快速适配不同尺寸的产品开发需求，不管是做超大尺寸的展陈道具，还是做迷你尺寸的挂饰，都可以通过修改参数快速生成对应的模型，大幅缩短后续的结构调整周期。壳体的内侧还预留了2mm厚的安装柱位置，分布在下半球的内部底面，三个安装柱呈120度均匀分布，用来固定内部的配重块、电子组件等零件，配重块的重量控制在30g左右，让整个球体放在平面上时重心稳定，不会轻易倾倒，拿在手中也有合适的坠手感，不会因为整体过轻显得质感廉价。
