车辆差速齿轮传动组件结构设计

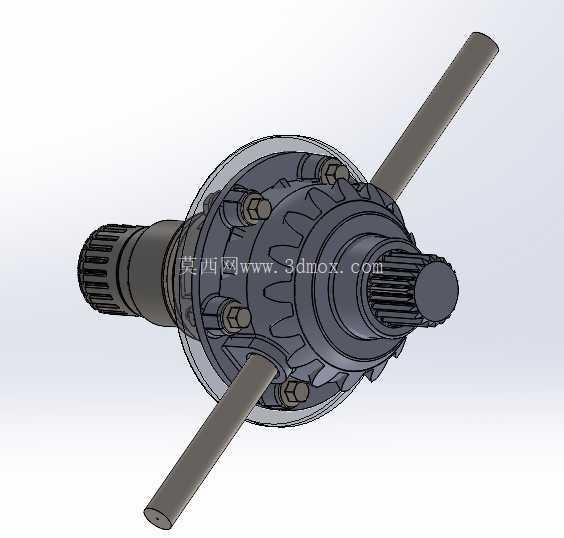

　　在轮式行走设备的传动系统设计中，差速齿轮组件是解决两侧驱动轮转速差问题的核心部件，这套三维结构完整还原了对称式锥齿轮差速器的成熟构型，覆盖了差速器壳、行星锥齿轮、半轴锥齿轮、十字行星齿轮轴、连接螺栓、半轴输出端等全部核心零件，可直接用于传动系统的结构校核、运动仿真以及配套零件的二次开发。

　　从实际应用场景来看，这类差速结构广泛适配于各类需要两侧驱动轮独立转速输出的行走设备，包括乘用车辆、商用货运车辆、非道路工程行走机械、特种作业轮式设备等，设备在转向、颠簸路面行驶、两侧车轮附着系数不一致的工况下，这套组件能够自动调整两侧半轴的输出转速，避免轮胎出现滑拖、滑转现象，既可以减少轮胎的异常磨损，也能保证动力输出过程中牵引力的稳定传递，避免传动系统因为两侧车轮转速强制同步产生额外的内应力，提升整套行走传动系统的可靠性与使用寿命。

　　从功能特性层面拆解，这套组件的核心功能包含两个维度：其一为动力汇总与分流，主减速器传递来的动力首先输入到差速器壳体，通过十字行星轴带动行星齿轮公转，将动力均匀分配给两侧的半轴齿轮，最终传递到车轮端；其二为差速调节，当两侧车轮遇到不同行驶阻力时，行星齿轮会在公转的同时产生绕自身轴线的自转，自动调整两侧半轴齿轮的转速差，保证两侧车轮始终处于纯滚动的行驶状态。结构中行星齿轮与差速器壳的配合面、齿轮啮合面都预留了合理的润滑间隙，适配车辆传动系统常用的飞溅润滑方式，能够保证高速运转工况下齿轮啮合面的充分润滑，减少磨损与热量堆积。

　　从设计思路来看，这套结构采用了行业内应用最广泛的对称式锥齿轮差速构型，整体采用同轴对称布局，两侧半轴输出端的花键参数完全一致，具备良好的互换性；十字行星轴采用四个均布的轴颈结构，分别安装四个行星锥齿轮，相比两行星齿轮的结构能够承受更大的扭矩输入，适配中等功率以上的行走设备传动需求；差速器壳采用分体式结构，通过周向均布的螺栓进行紧固连接，既方便内部齿轮组件的装配与检修，也能保证壳体整体的结构刚度，承受齿轮啮合过程中产生的径向与轴向载荷；壳体外侧预留了与主减速器从动齿轮连接的安装法兰面，法兰面的螺栓孔采用周向均布设计，能够保证主减动力输入的同轴度，减少运转过程中的动不平衡量。

　　从外形尺寸与安装边界来看，这套差速组件的整体径向尺寸围绕差速器壳的最大外圆进行约束，轴向尺寸从左侧半轴花键端面到右侧半轴花键端面的距离，适配常规驱动桥的桥包内部安装空间，不会与桥壳内壁产生运动干涉；两侧伸出的半轴杆直径与桥壳内部的半轴套管内径匹配，半轴端部的花键采用标准渐开线花键参数，能够与行业内通用的半轴零件直接配合；行星齿轮轴的十字交叉位置位于整套组件的几何中心，保证四个行星齿轮的受力均匀，避免偏载导致的齿轮断齿、轴颈磨损问题；差速器壳上的连接螺栓采用沉头设计，螺栓头部完全沉入壳体表面的沉孔内，不会在壳体旋转过程中与周边的主减齿轮、桥壳部件产生刮碰。

　　在实际建模过程中，这套结构的所有齿轮啮合参数都经过了运动学校核，行星齿轮与半轴齿轮的啮合间隙、齿面接触斑点位置都符合传动设计规范，能够直接导入动力学仿真软件进行不同工况下的载荷分析，也可以作为驱动桥设计过程中的差速器选型参考，帮助结构设计人员快速完成驱动桥的整体布局，减少从零开始建模的重复工作量，提升传动系统的设计效率。
