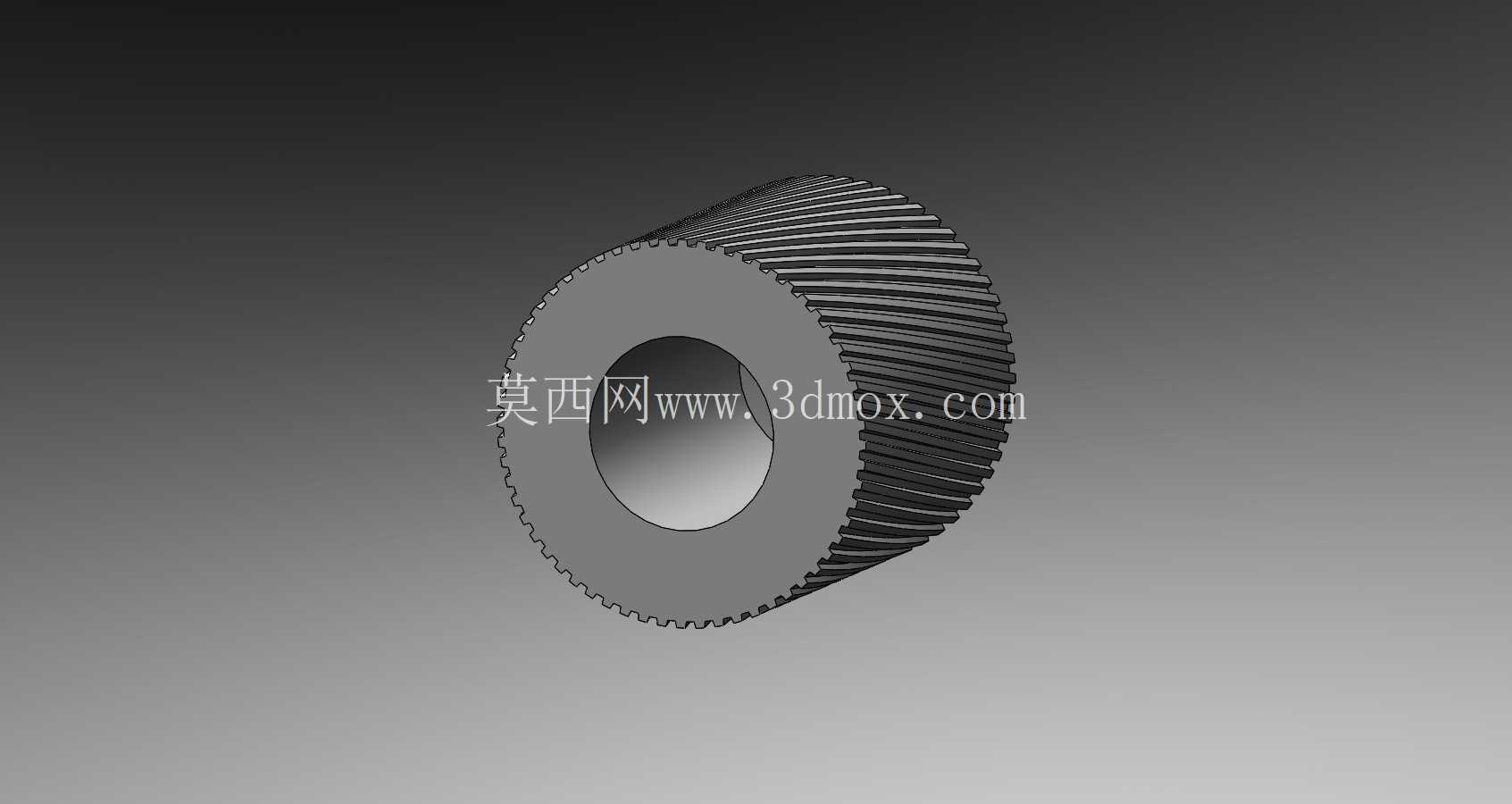

六十齿斜向啮合传动齿轮结构设计

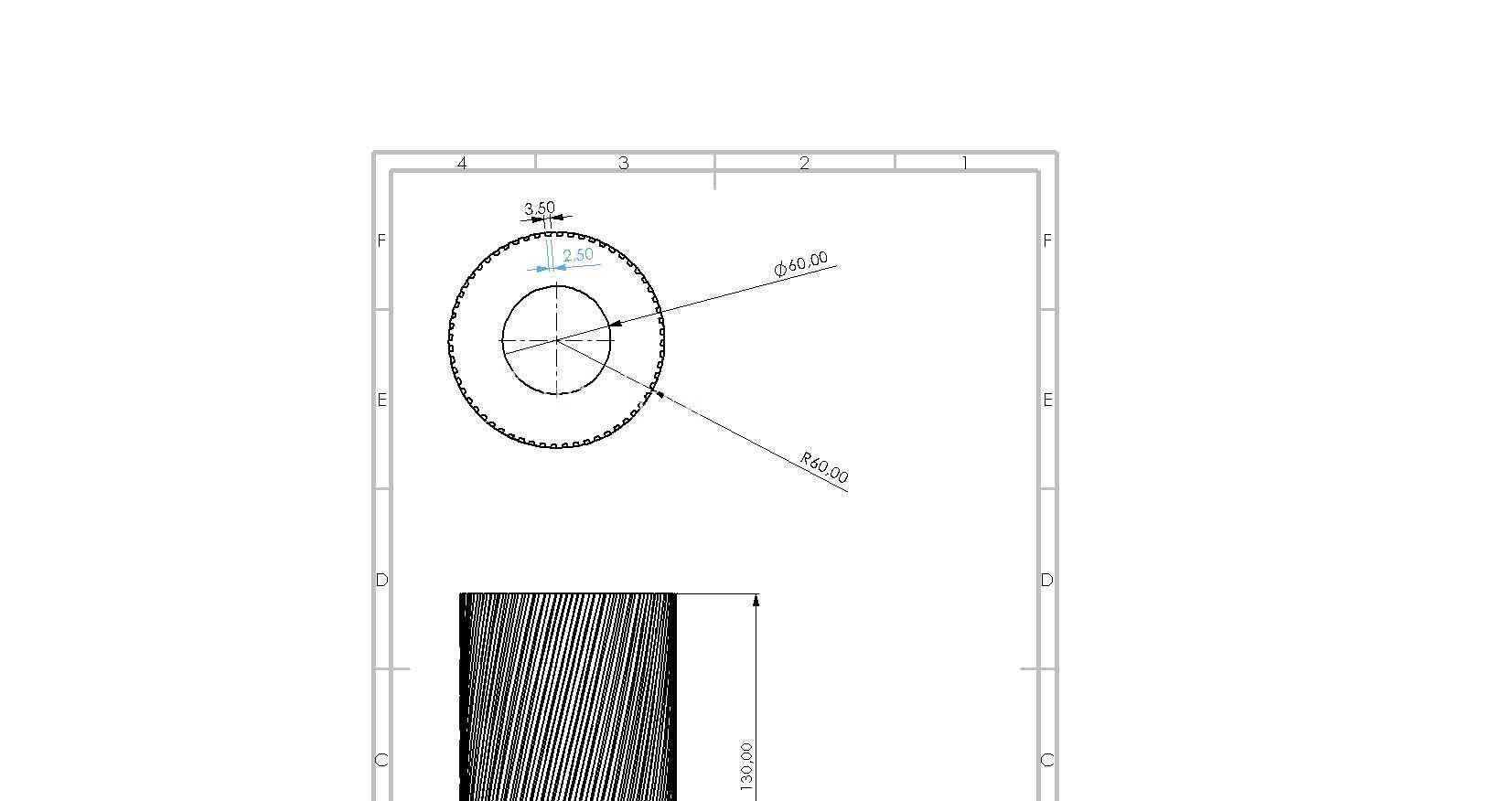

　　这款六十齿斜向布置的传动齿轮，主要适配减压阀内部的动力传递链路，也可在中小载荷的精密仪表传动机构、轻工机械进给单元中作为核心传动件使用，其斜齿排布的设计初衷，是为了抵消直齿轮传动过程中存在的啮合冲击问题，让齿面接触过程从单齿突然切入变为渐进式接触，大幅降低传动过程中的振动与噪音，适配对传动平稳性有较高要求的工况场景。从实际安装边界来看，该齿轮采用内孔定心的安装方式，中心通孔的尺寸适配常规的阶梯轴配合公差，安装时无需额外加工定制轴件，可直接与同模数的标准传动轴配合，齿顶圆、齿根圆的尺寸经过反复校核，既保证了啮合过程中不会出现齿顶干涉，也预留了足够的润滑脂存储间隙，日常维护时无需拆解整个传动链路即可完成润滑脂补充。

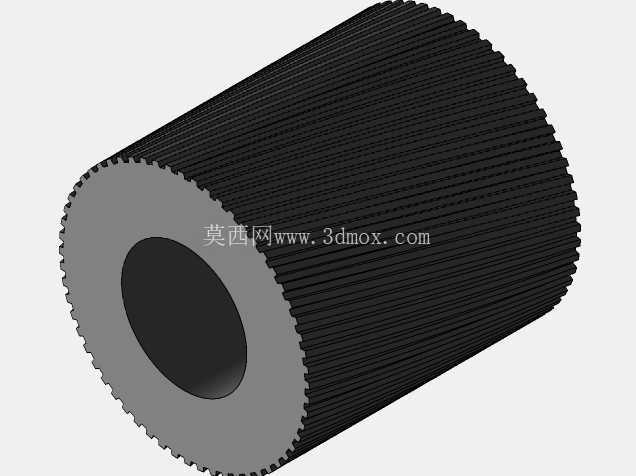

　　设计过程中，齿向的倾斜角度经过多轮仿真验证，角度过小则无法发挥斜齿传动的平稳性优势，角度过大则会产生额外的轴向分力，提升轴承端的载荷负担，最终选定的齿向角在保证传动平稳性的前提下，将轴向分力控制在常规深沟球轴承可承受的载荷范围内，无需额外加装推力轴承即可满足使用要求，有效压缩了整个传动单元的轴向安装空间。齿宽尺寸的设定也充分考虑了载荷分布均匀性，过窄的齿宽会导致单齿载荷过大，容易出现齿面点蚀甚至断齿问题，过宽的齿宽则会提升加工难度，且容易因轴件挠度变形导致齿面偏载，这款齿轮的齿宽与模数、齿数形成了合理的配比，在额定载荷下齿面接触应力、齿根弯曲应力均落在材料许用应力区间内，选用常规的45号钢调质处理即可满足使用强度要求，若应用在腐蚀环境中也可更换为不锈钢材质加工，无需调整齿形参数。

　　在实际装配场景中，该齿轮与配对齿轮啮合时的侧隙经过严格控制，既不会因侧隙过大导致传动回程误差超标，影响减压阀的压力调节精度，也不会因侧隙过小导致运转过程中出现卡滞、齿面磨损加剧的问题，齿面粗糙度要求控制在Ra1.6以内，降低啮合过程中的摩擦损耗，提升整体传动效率。从结构细节来看，齿轮内孔未设计键槽的版本可采用过盈配合与轴件连接，适用于载荷较小、无需频繁拆装的场景，若应用在需要经常维护更换的场景，也可在内孔处加工标准平键槽，不影响整体齿形的啮合精度，齿轮两端面的平面度、与内孔的垂直度公差均控制在七级精度范围内，保证安装后齿轮的径向圆跳动、端面圆跳动满足传动要求，避免运转过程中出现偏摆。

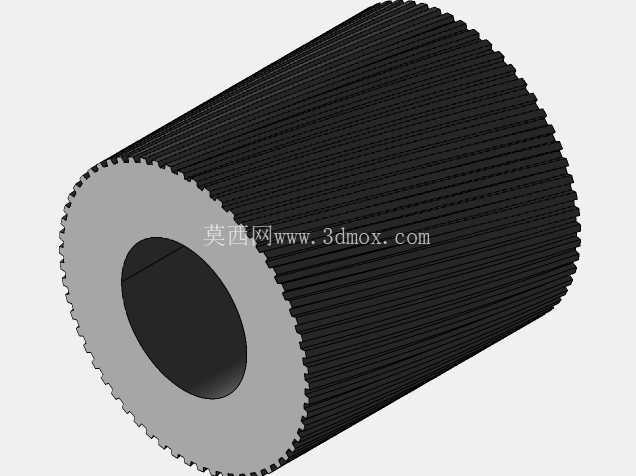

　　这款齿轮的设计没有采用多余的减重孔结构，一方面是因为其本身尺寸较小，实心结构的重量完全在轴件可承受的载荷范围内，另一方面实心结构的刚性更好，在频繁正反转的传动场景中不会出现结构变形，保证传动精度的长期稳定性，齿端处做了微小的倒角处理，既方便装配时的啮合导入，也避免了齿端锐角在装配过程中划伤操作人员或磕碰损坏其他零件。在减压阀的应用场景中，这款齿轮主要负责将调节旋钮的旋转运动传递到阀芯调节机构，斜齿结构带来的平稳传动特性可以让压力调节过程更加顺滑，不会出现调节时的卡顿、压力跳变问题，同时较低的运转噪音也不会影响设备使用时的操作体验，在仪表类设备的应用中，该齿轮可作为计数机构、进给机构的传动件，稳定的传动比可以保证计数精度、进给位移的准确性，不会因传动间隙导致计量误差。建模过程中，齿形的生成严格按照渐开线齿廓方程推导，每个齿的齿形误差控制在微米级，保证加工后可直接与同模数的标准斜齿轮正确啮合，无需二次修形，齿根处做了标准的圆角过渡，避免应力集中导致的齿根断裂问题，提升零件的疲劳使用寿命，即使在频繁启停、载荷波动的工况下，也能保证长期可靠运行。
