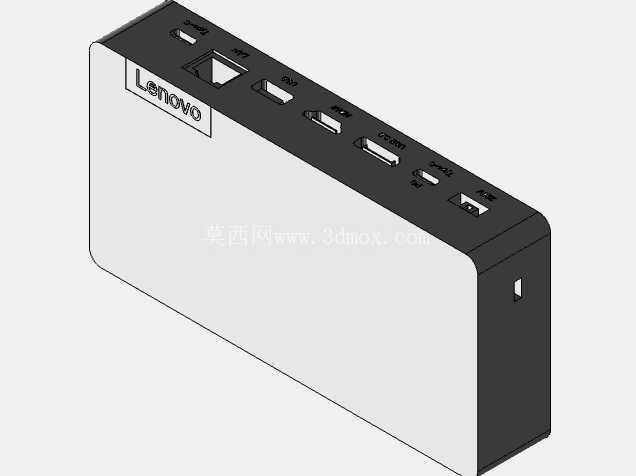

联想雷电3扩展坞三维结构设计

　　这款雷电3扩展坞的三维结构设计，首先围绕桌面办公、移动工作站外接拓展的实际场景展开，日常使用中，轻薄本、商务本自身接口数量有限，无法同时满足外接显示器、有线网络、USB外设、存储设备等多设备同时接入的需求，该扩展坞就是为解决这一痛点设计，通过单根雷电3线缆与主机连接，即可扩展出多种常用接口，减少桌面线缆杂乱的问题，同时避免反复插拔主机接口造成的硬件损耗。

　　从功能特性来看，该扩展坞集成了RJ45有线网口、多个USB-A接口、USB-C接口、视频输出接口等常用外接端口，可同时支持千兆有线网络接入、U盘/移动硬盘等存储设备连接、键鼠等外设接入、外接显示器输出视频信号，部分接口还支持供电输出，可给外接小型数码设备补电，满足办公场景下多设备同时连接的使用需求，无需额外配备多个转接器，大幅提升桌面办公的整洁度与使用效率。

　　在设计思路上，整体采用长方体卧式布局，这种布局放置在桌面时稳定性更好，不会轻易被线缆拖拽倾倒，外壳采用上下盖扣合的结构设计，装配时无需过多螺丝即可完成壳体固定，后期维护拆解也更方便。接口全部排布在设备的长侧边，用户接入线缆时无需挪动设备主体，所有接口朝向同一侧，也方便桌面线缆的梳理归置，避免线缆从不同方向伸出造成的桌面杂乱。正面预留了状态指示灯的安装位，可直观显示设备的通电、连接状态，用户无需查看系统即可快速判断设备工作状态。壳体边角做了小圆弧过渡处理，既避免锐边在使用过程中划伤用户，也能提升产品的外观质感，上下壳体的接缝处做了错位止口设计，既可以提升装配后的壳体配合精度，减少缝隙不均的问题，也能起到一定的防尘作用，避免日常使用中灰尘从接缝处进入设备内部。

　　从外形尺寸与安装边界来看，整体长度控制在适合桌面摆放的范围，宽度与高度都做了压缩，不会占用过多桌面空间，放置在显示器下方或者桌面边角都不会影响其他物品摆放。底部预留了防滑胶垫的安装槽，装配防滑胶垫后，设备放置在光滑桌面时不会轻易滑动，同时胶垫可以垫高壳体底部，预留出一定的散热间隙，帮助设备内部工作时产生的热量自然散出，无需额外加装散热风扇，既降低了工作噪音，也减少了内部零件数量，提升设备长期使用的可靠性。接口的排布间距做了合理规划，相邻接口之间预留了足够的插拔空间，不会出现相邻接口插入体积较大的插头时互相干涉的情况，比如插入体积较大的U盘或者视频线插头时，不会挡住旁边的接口，保证所有接口都可以同时正常使用。雷电3上行接口设置在侧边的端部位置，连接主机的线缆从端部引出，不会和其他外接线缆互相缠绕，进一步优化桌面线缆的排布。壳体内部预留了PCB板的安装定位柱与固定孔位，可精准固定内部电路板，避免设备挪动或者受到轻微震动时电路板移位造成的接触不良问题，同时内部空间做了合理分区，将发热较大的元件区域预留出更多散热空间，保证设备长时间满负载工作时的稳定性。
